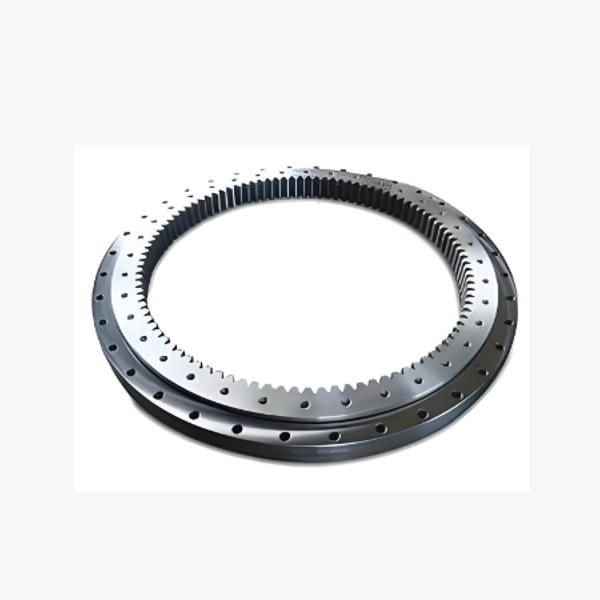

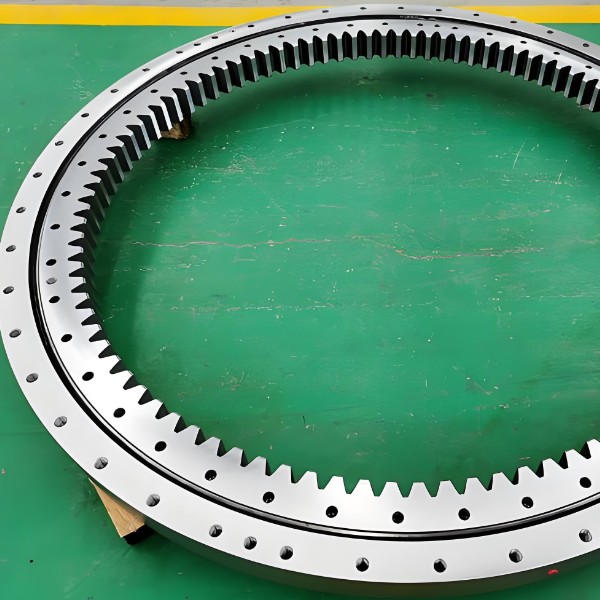

Roulements d'orientation à rouleaux croisés à engrenage intérieur

Roulements d'orientation à rouleaux croisés à engrenage intérieur
Roulements d'orientation à rouleaux croisés à engrenage intérieur Roulements d'orientation à rouleaux croisés à engrenage intérieur Roulements d'orientation à rouleaux croisés à engrenage intérieur

    Lors de la conception de systèmes rotatifs compacts, l'espace est la monnaie ultime. Bien que les engrenages externes soient courants, ils dépassent souvent du diamètre extérieur du roulement, augmentant l'encombrement global et exposant les dents aux dommages. Pour des applications comme les robots collaboratifs, les tourelles stabilisées ou les tables d'indexation fermées, cet encombrement externe est un inconvénient.

    Nos Roulements d'orientation à rouleaux croisés à engrenage intérieur résolvons ce problème en déplaçant l'interface d'entraînement vers l'intérieur. En intégrant des dents rectifiées de précision directement dans la bague intérieure (ou parfois la bague extérieure, selon la configuration), nous créons une couronne de roulement à denture intérieure économisant de l'espace qui s'intègre entièrement dans l'enveloppe existante du système. Cette conception permet au pignon moteur de s'engager depuis l'intérieur ou à travers une ouverture centrale, ce qui donne un assemblage plus élégant, plus protégé et très efficace. En tant que fabricant chinois de roulements à denture intérieure , nous avons perfectionné l'art de tailler des engrenages intérieurs sur des bagues à paroi mince sans compromettre l'intégrité géométrique des chemins de roulement.

Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen


Plongée approfondie du produit : Conception de l'entraînement intérieur

La fabrication d'un roulement d'orientation à rouleaux croisés à denture intérieure présente des défis uniques, notamment pour maintenir la concentricité entre le cercle primitif de l'engrenage et le chemin de roulement après traitement thermique.
  • Taillage de précision des engrenages intérieurs : Nous utilisons des procédés avancés de taillage CNC et de skiving pour tailler des dents intérieures avec une précision DIN classe 5 ou 6. Contrairement aux engrenages brochés qui peuvent induire des contraintes, nos méthodes de meulage et de finition assurent un engrènement fluide et un bruit minimal, essentiels pour un entraînement d'orientation à engrenage intérieur de précision.
  • Intégrité structurelle intégrée : Les dents d'engrenage ne sont pas un ajout ; elles font partie intégrante de la bague de roulement trempée. Cette construction monolithique garantit que le couple est transféré directement aux éléments roulants sans interfaces intermédiaires qui pourraient introduire du jeu ou de la flexion.
  • Rigidité élevée aux moments : Comme tous les modèles à rouleaux croisés, nos roulements de table rotative fermée à couple élevé utilisent des rouleaux cylindriques disposés à 90 degrés. Cela offre une résistance supérieure aux moments de basculement, ce qui les rend idéaux pour les charges en porte-à-faux où la stabilité est primordiale.
  • Interface d'engrenage protégée : En plaçant l'engrenage à l'intérieur, les dents sont protégées de la poussière, des copeaux et des chocs accidentels. Cela réduit considérablement l'usure et prolonge les intervalles de maintenance, un avantage clé pour les mécanismes de rotation de tourelle fonctionnant dans des conditions de terrain difficiles.
  • Performance sans jeu : Grâce à un préchargement précis de l'ensemble de rouleaux et à un contrôle serré du jeu entre les dents d'engrenage pendant la fabrication, nous offrons une solution de couronne à denture intérieure sans jeu, essentielle pour les tâches de positionnement à haute répétabilité.


Caractéristiques clés : Efficacité cachée à l'intérieur

  • Empreinte ultra-compacte : La conception à engrenage intérieur élimine les porte-à-faux externes, permettant le plus petit diamètre de système possible. Parfait pour les applications de roulements à denture intérieure économisant de l'espace dans les cellules robotiques denses.
  • Prêt pour l'entraînement direct : Optimisé pour le couplage avec des moteurs couple sans châssis, permettant une réponse dynamique élevée et éliminant le besoin de réducteurs encombrants.
  • Répartition supérieure de la charge : La géométrie de l'engrenage intérieur permet un diamètre primitif effectif plus grand par rapport à la taille du roulement, améliorant la capacité de couple et réduisant la charge sur les dents individuelles.
  • Durabilité améliorée : Des dents protégées signifient moins de contamination et un risque moindre de dommages pendant la manipulation ou le fonctionnement, assurant une fiabilité à long terme pour votre solution rotative fermée personnalisée.
  • Modules personnalisables : Nous proposons une large gamme de modules et d'angles de pression pour répondre à vos besoins spécifiques en pignon moteur, garantissant une efficacité et une durée de vie optimales.


Applications : Là où la compacité rencontre la puissance

Nos roulements d'orientation à rouleaux croisés à denture intérieure sont le choix privilégié des ingénieurs concevant des systèmes rotatifs à haute densité :
  • Robots collaboratifs et industriels : Idéal pour les articulations du poignet et du coude où un profil mince est nécessaire pour éviter les collisions et maximiser l'espace de travail.
  • Tourelles de défense et de sécurité : Utilisées dans les cardans de caméra et les postes d'armes où un système d'entraînement profilé et protégé est essentiel pour la survie et l'aérodynamique.
  • Imagerie médicale : Essentiel pour les systèmes de rotation de portique CT et IRM où un mouvement fluide, silencieux et compact est requis dans des alésages de scanner étroits.
  • Équipement semi-conducteur : Déployé dans les manipulateurs de plaquettes et les aligneurs où l'espace est limité et la précision est non négociable.
  • Entreposage automatisé : Parfait pour les actionneurs rotatifs compacts dans les AGV et les robots de tri qui opèrent dans des allées confinées.

Étiquette : Roulements d'orientation à denture intérieure | Roulements d'orientation à rouleaux croisés à engrenage intérieur
