    Dans le monde de la construction lourde et de la logistique, une grue ne vaut que par sa capacité à tourner en douceur sous des charges extrêmes. Le composant qui rend cela possible—le couronne d'orientation —est souvent la pièce la plus sollicitée de toute la machine. Depuis des décennies, la norme industrielle pour équilibrer une capacité de charge élevée avec un design compact est le Roulement à billes à quatre points de contact à une rangée .
Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen


Pourquoi la conception à quatre points de contact à une rangée domine les applications de grue

La géométrie à « quatre points de contact » n'est pas qu'un terme marketing ; c'est une nécessité mécanique pour les grues. Dans cette conception, une seule rangée de billes entre en contact avec le chemin de roulement en quatre points distincts (deux sur la bague intérieure, deux sur la bague extérieure). Cette disposition unique permet à un seul roulement de supporter simultanément :
  • Charges axiales : Le poids vertical immense de la flèche, des contrepoids et de la charge utile.
  • Charges radiales : Forces horizontales générées par la pression du vent et l'accélération de l'orientation.
  • Moments de renversement : La force de basculement créée lorsque la flèche s'étend vers l'extérieur avec une charge.

En consolidant ces trois vecteurs de charge en une couronne d'orientation à une rangée, nous obtenons une solution nettement plus compacte et plus légère par rapport aux alternatives à double rangée ou à rouleaux croisés, sans sacrifier l'intégrité structurelle. Cette compacité est cruciale pour minimiser la hauteur totale de la table tournante de la grue, améliorant ainsi la stabilité et les calculs du centre de gravité.


Caractéristiques clés conçues pour le chantier

Les grues opèrent dans certains des environnements les plus difficiles de la planète—des plateformes offshore glaciales aux chantiers de construction poussiéreux du désert. Nos roulements de grue robustes sont conçus pour survivre :
  1. Dureté optimisée des chemins de roulement : Nous utilisons des techniques avancées de durcissement par induction pour créer une couche profonde et résistante à l'usure sur les chemins de roulement. Cela garantit que le roulement peut supporter des millions de cycles de rotation en pleine charge sans écaillage ni piqûres, un mode de défaillance courant dans les alternatives moins chères.

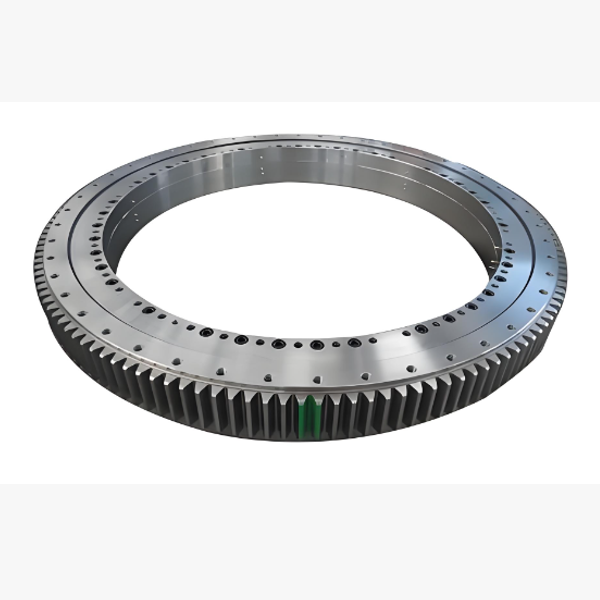

  2. Engrenages externes usinés avec précision : La plupart des applications de grue nécessitent un entraînement par engrenage externe. Nos engrenages sont taillés avec une haute précision (classe DIN 9 ou supérieure) et durcis pour correspondre à la durabilité du chemin de roulement. Nous proposons des options de module et de nombre de dents personnalisées pour une intégration transparente avec vos moteurs d'orientation ou moteurs hydrauliques existants.
  3. Systèmes d'étanchéité robustes : La poussière et l'humidité sont les ennemis de la rotation. Nos roulements sont équipés de joints à labyrinthe multiples combinés à des joints à lèvres en NBR ou Viton de haute qualité. Cette conception bloque efficacement la poussière de béton, le sable et les embruns salins tout en retenant la graisse, garantissant de longs intervalles d'entretien même dans des conditions d'exploitation extrêmes.
  4. Noyau en acier à haute résistance : Nous utilisons exclusivement des aciers alliés dégazés sous vide (tels que 42CrMo4 et 50Mn) reconnus pour leur ténacité élevée et leur résistance à la fatigue. Ce choix de matériau est essentiel pour prévenir une défaillance catastrophique sous des charges de choc, comme les freinages brusques ou les arrêts d'urgence.
  5. Options segmentées pour grands diamètres : Pour les grues à tour massives nécessitant des diamètres supérieurs à 2 mètres, nous proposons des conceptions de couronnes segmentées. Cela permet un transport et un assemblage sur site plus faciles tout en maintenant la continuité structurelle d'une couronne monolithique grâce à des joints usinés avec précision.


Applications dans tout le spectre des grues

Nos roulements à billes à quatre points de contact à une rangée sont la solution privilégiée pour une grande variété d'engins de levage :
  • Grues à tour : Utilisées dans l'unité d'orientation reliant le mât à la flèche. Elles doivent supporter d'énormes moments de renversement lorsque la flèche s'allonge et se rétracte.
  • Grues mobiles télescopiques : Essentielles pour la rotation de la structure supérieure, offrant un contrôle fluide pour un placement précis des charges dans la construction urbaine.
  • Grues sur chenilles : Supportant le poids massif de la superstructure sur le train de roulement, ces roulements endurent une rotation continue sur un terrain accidenté.
  • Grues flottantes et navires offshore : Conçues avec une protection anticorrosion renforcée pour résister à l'exposition à l'eau salée tout en gérant les charges dynamiques induites par les vagues.
  • Portiques sur rail (RMG) : Facilitant la rotation des spreaders dans la logistique portuaire, où la fiabilité et la disponibilité sont primordiales.
