في تصميم الأنظمة الدوارة الحديثة، التعقيد هو عدو الموثوقية. تقليديًا، كان على المهندسين الحصول على محمل وحلقة تروس منفصلة، ثم قضاء ساعات في محاذاتهما بشكل مثالي لضمان التعشيق السلس. أي انحراف يؤدي إلى اهتزاز وضوضاء وتآكل مبكر وأخطاء في التموضع. بالنسبة للتطبيقات التي تتراوح من قواعد الروبوتات الصناعية إلى صفائف التتبع الشمسي، فإن هذا النهج متعدد المكونات يقدم مخاطر غير ضرورية ووقت تجميع.
الغوص العميق في المنتج: هندسة دقيقة من السن إلى مجرى السباق

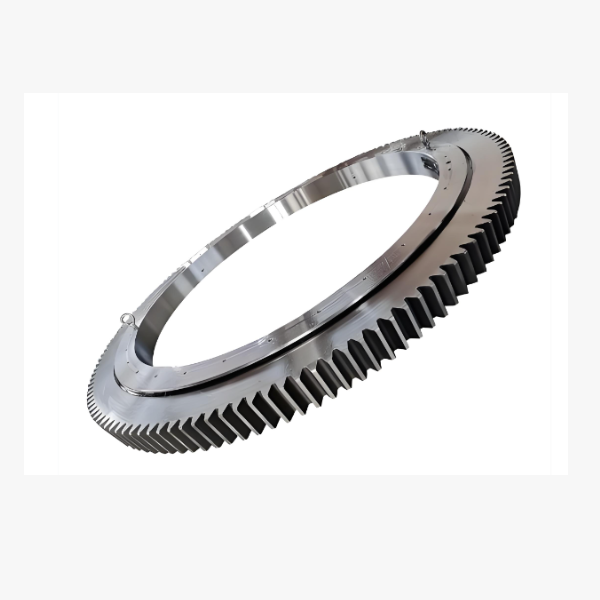

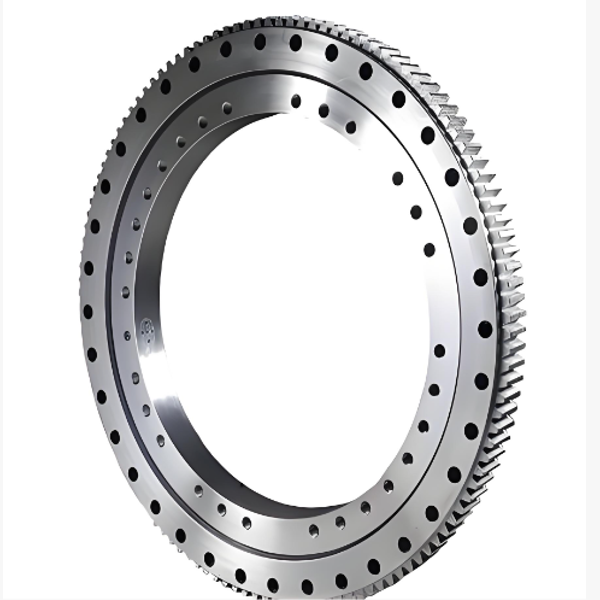

محاملنا الدوارة ذات التروس الخارجية والبكرات المتقاطعة ليست مجرد مجمعة؛ إنها مصممة كنظام موحد.
تروس أرضية من الفئة 5/6 DIN: على عكس التروس المقطوعة أو المشكلة الموجودة في البدائل منخفضة التكلفة، فإن أسناننا الخارجية يتم طحنها بدقة بعد المعالجة الحرارية. وهذا يحقق دقة من الفئة 5 DIN أو أفضل، مما يضمن تعشيقًا سلسًا مع التروس الصغيرة ويقلل خطأ النقل. هذا المستوى من التشطيب ضروري لتطبيقات المحامل عالية الدقة ذات الأسنان الخارجية في البصريات ومناولة أشباه الموصلات.
هندسة البكرات المتقاطعة: في الداخل، يتم ترتيب البكرات الأسطوانية بنمط "V" أو "X" بزاوية 90 درجة. يوفر هذا تلامسًا خطيًا، مما يوفر صلابة أعلى بكثير من المحامل الكروية. سواء كان دعم محمل دوران قاعدة روبوتية ثقيلة أو طبق رادار معرض للرياح، فإن هذا الهيكل يقاوم لحظات الإمالة والصدمات الشعاعية بفعالية.
الصلابة المتجانسة: نظرًا لأن الترس جزء لا يتجزأ من الحلقة الخارجية، فلا يوجد خطر من انزلاق حلقة التروس أو ارتخائها بمرور الوقت - وهو نمط عطل شائع في حلول التروس المثبتة بمسامير. وهذا يخلق وصلة دوارة شديدة التحمل تحافظ على معايرتها لسنوات.
ملف السن المحسن: نقوم بتخصيص زاوية الضغط والمعامل لمتطلبات محرك القيادة الخاص بك. سواء كنت بحاجة إلى معامل دقيق للتموضع عالي الدقة أو معامل قوي للرفع الثقيل، فإن فريقنا الصيني لتصنيع محامل التروس يمكنه تخصيص الهندسة.
الميزات الرئيسية: أداء يمكنك الوثوق به
تكامل سلس للقيادة المباشرة: مصمم خصيصًا لتطبيقات محركات العزم، فإن حلقة الدوران ذات التروس الأرضية تلغي المكونات الوسيطة للنقل، مما يقلل من القصور الذاتي والصيانة.
خلوص خلفي فائق الانخفاض: من خلال التحميل المسبق الدقيق وطحن التروس عالي الجودة، نحقق خلوصًا خلفيًا قريبًا من الصفر، وهو أمر بالغ الأهمية لتطبيقات مكونات طاولات الفهرسة CNC حيث تقاس قابلية التكرار بالثواني القوسية.
سعة تحميل عزم عالية: يدعم تصميم البكرات المتقاطعة الأحمال المحورية والشعاعية والعزمية في وقت واحد، مما يجعله مثاليًا للهياكل الكابولية مثل أنظمة القيادة الدوارة لهوائيات الرادار.
بصمة مدمجة: دمج الترس يوفر مساحة محورية مقارنة بترتيبات المحمل والترس المنفصلة، مما يسمح بتصميمات آلات أكثر اكتنازًا.
مادة وصلابة قوية: تخضع كل من مجاري السباق وأسنان التروس للتقسية بالحث أو التقسية الكاملة لضمان مقاومة التآكل وعمر خدمة طويل تحت التحميل الدوري.
التطبيقات: تغذية الدوران الدقيق بالطاقة
محاملنا الدوارة ذات التروس الخارجية والبكرات المتقاطعة هي الخيار المفضل للصناعات التي تتطلب أداء ديناميكيًا عاليًا:
الروبوتات الصناعية: تعمل كمفصل قاعدة (محور J1) للروبوتات المفصلية ذات 6 محاور وروبوتات SCARA، مما يوفر الاستقرار اللازم لعمليات الانتقاء والمكان عالية السرعة.
الدفاع والفضاء: تستخدم في أبراج البنادق المثبتة، وهوائيات الاتصالات الساتلية، وأجهزة التعليق الحساسة الكهروضوئية حيث يكون الدوران السلس الخالي من الاهتزاز أمرًا حيويًا.
تصنيع أشباه الموصلات: أساسي لروبوتات نقل الرقائق ومراحل الطباعة الحجرية التي تتطلب دقة تموضع على مستوى النانومتر.
المعدات الطبية: موجودة في أذرعة أجهزة التصوير المقطعي المحوسب وأذرع الروبوتات الجراحية، حيث تكون الحركة الهادئة والناعمة والموثوقية المطلقة غير قابلة للتفاوض.
الطاقة المتجددة: منتشرة في أجهزة تتبع الشمس ثنائية المحور وأنظمة الانعراج لتوربينات الرياح الصغيرة لتعظيم التقاط الطاقة بأقل صيانة.
