في تصميم الآلات الثقيلة، تكون المساحة ثمينة. عندما تقوم بهندسة آلة حفر أنفاق ضخمة (TBM)، أو نظام انعراج لتوربينات رياح ذات قطر كبير، أو رافعة ميناء عالية السعة، فإن كل ملليمتر مهم. غالبًا، لا يقتصر التحدي على دعم الوزن فقط؛ بل يتضمن تركيب آلية القيادة ضمن حيز ضيق مع حمايتها من العوامل الجوية القاسية. وهنا تصبح

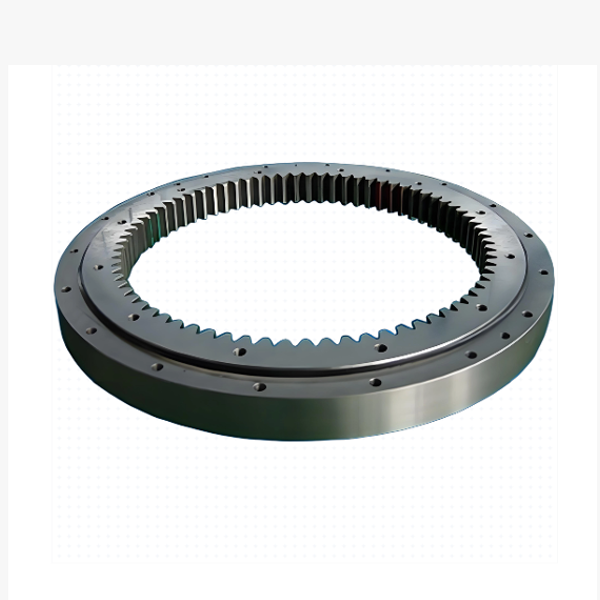

محمل دوار ثلاثي الصفوف مع أسنان داخلية
السلاح السري للمهندس.
يكمن جوهر محملنا الدوار بثلاثة صفوف من البكرات ذو التروس الداخلية في التكامل الفريد بين هندسة التروس وهيكل تحمل الأحمال.
هيكل الصفوف الثلاثة: مثل نظيره الخارجي، يتميز بثلاثة مجاري دوران مستقلة. صف عمودي واحد من البكرات الأسطوانية يتعامل مع الأحمال المحورية الضخمة (وزن الهيكل)، بينما يمتص صفان أفقيان القوى الشعاعية وعزوم الإمالة. يضمن هذا الفصل أقصى صلابة وأقل تشوه.
ميزة الترس الداخلي: يتم قطع أسنان الترس بدقة على القطر
الداخلي
للحلقة الخارجية (أو أحيانًا الحلقة الداخلية، حسب التصميم). وهذا يضع الترس الصغير الدافع داخل مجموعة المحمل. النتيجة؟ شبكة التروس محمية بشكل طبيعي بواسطة هيكل المحمل نفسه، مما يقلل بشكل كبير من خطر التلوث من الملاط أو رقائق المعدن أو الحبيبات البيئية.
تستخدم عملية التصنيع لدينا آلات تجليخ وخراطة تروس CNC متطورة قادرة على قطع التروس الداخلية كبيرة الموديول بدقة ميكرونية. نستخدم فولاذًا مفرغًا ممتازًا (42CrMo4/50Mn) ونطبق التصلب الحثي المصمم خصيصًا لملف الترس الداخلي، مما يضمن مقاومة الأسنان للتآكل السطحي والتآكل حتى في ظل عكس العزم العالي.
بالنسبة للمهندسين الذين يحددون محمل محرك تروس محمي، فإن هذا يعني وقت تعطل أقل للتنظيف، واستهلاكًا أقل للتزييت، وعمر خدمة أطول بشكل ملحوظ في البيئات الكاشطة.
الميزات الرئيسية: لماذا تختار التروس الداخلية؟
حماية فائقة من الملوثات: من خلال وضع أسنان الترس داخليًا، يعمل غلاف المحمل كحاجز طبيعي ضد الحطام المتساقط ورذاذ الماء والغبار. هذا أمر بالغ الأهمية لآلات حفر الأنفاق ومعدات التعدين التي تعمل في ظروف قذرة.
تصميم قطري مضغوط: يتيح الترس الداخلي تركيب المحرك الدافع والترس الصغير بالقرب من مركز الدوران. وهذا يقلل من البعد القطري الكلي لوحدة الدوران، مما يتيح ترتيبات آلة أكثر إحكامًا وملامح مركز ثقل أقل.
نقل عزم دوران عالي: يسمح قطر الميل الكبير للترس الداخلي بنقل عزم دوران أعلى بقوى ترس صغير أصغر، مما يقلل الضغط على المحرك الدافع وعلبة التروس.
وحدات تروس قابلة للتخصيص: نحن متخصصون في قطع التروس الداخلية المخصصة. سواء كنت بحاجة إلى موديول معين، أو زاوية ضغط، أو إزاحة ملف تعريف لتتناسب مع ترسك الصغير الحالي، فإن فريقنا الهندسي يمكنه إنتاج تروس تتشابك بشكل مثالي، مما يقلل من رد الفعل العكسي والضوضاء.
دمج مانع تسرب قوي: يتم إقران تصميمات التروس الداخلية لدينا مع أختام متعددة الشفاه المتاهة التي تحمي منطقة التروس ومجاري الدوران، مما يضمن احتفاظ الشحوم واستبعاد الملوثات في أقسى البيئات الصناعية.
التطبيقات: حيث تكون المساحة والحماية في أمس الحاجة إليها
محاملنا الدوارة بثلاثة صفوف من البكرات ذات التروس الداخلية هي الخيار المفضل للتطبيقات حيث تكون التروس الخارجية غير عملية أو معرضة للخطر:
آلات حفر الأنفاق (TBMs): في البيئة الضيقة والموحلة والصخرية للنفق، سيتم تدمير التروس الخارجية بسرعة. تحمي محامل التروس الداخلية لدينا نظام القيادة مع دعم الدفع والعزم الهائلين لرأس القاطع.
توربينات الرياح الكبيرة: بالنسبة للتوربينات متعددة الميجاوات، غالبًا ما يستخدم محرك الانعراج تروسًا داخلية للحفاظ على الآلية مضغوطة ومحمية من التعرض للطقس في أعلى البرج.
الرافعات الثقيلة للموانئ وأحواض بناء السفن: تستخدم الرافعات الجسرية الكبيرة والرافعات العائمة تروسًا داخلية لمنع الضرر الناتج عن سقوط أحزمة البضائع أو الأدوات أو رذاذ الملح البحري.
مجارف التعدين والجرافات الساحبة: في التعدين المكشوف، حيث تشكل الصخور المتساقطة تهديدًا مستمرًا، تحمي التروس الداخلية محرك الدوران من أضرار الصدمات.
أبراج الدفاع العسكرية: تعتمد المركبات المدرعة وأنظمة المدافع البحرية على حلقات دوارة ذات تروس داخلية للحفاظ على ملف جانبي منخفض وحماية مكونات القيادة الحرجة من حطام ساحة المعركة ونيران الأسلحة الصغيرة.
