    Når man konstruerer kompakte roterende systemer, er plads den ultimative valuta. Mens udvendige tandhjul er almindelige, rager de ofte ud over lejets ydre diameter, hvilket øger det samlede fodaftryk og udsætter tænderne for skader. For applikationer som samarbejdende robotter, stabiliserede tårne eller indesluttede indekstabeller er dette udvendige omfang en ulempe.

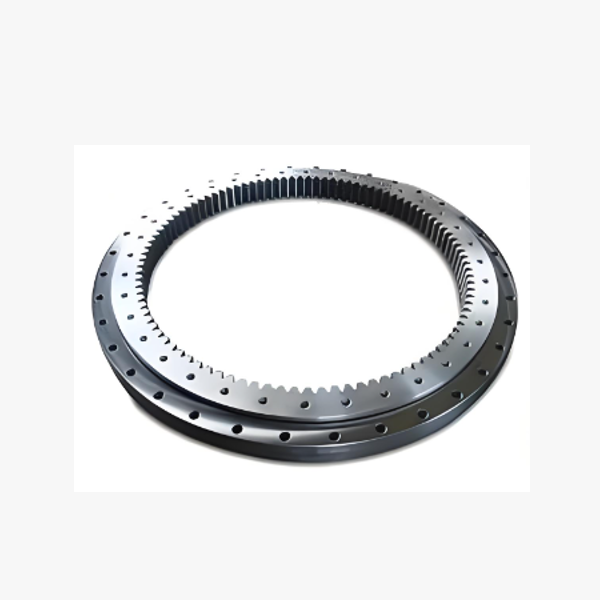

    Vores Indvendigt tandhjul krydsrulle-slewinglejer løser dette ved at flytte drevgrænsefladen indad. Ved at integrere præcisionsslebne tænder direkte i den indre ring (eller nogle gange den ydre ring, afhængigt af konfigurationen) skaber vi et pladsbesparende indvendigt tandleje der passer helt inden for systemets eksisterende omfang. Dette design gør det muligt for motordrevhjul at gribe ind fra indersiden eller gennem en central åbning, hvilket resulterer i en slankere, mere beskyttet og yderst effektiv samling. Som en specialiseret Kina producent af indvendige tandhjulslejer har vi forfinet kunsten at skære indvendige tandhjul på tyndvæggede ringe uden at gå på kompromis med løbebanernes geometriske integritet.

Anmod om tilbud
Tilpasset svingleje til spansk kunde Tilpasset svingleje til spansk kunde
Tilpasset svingleje til britisk kunde Tilpasset svingleje til britisk kunde
Slejelager til Brasilien-kunde Slejelager til Brasilien-kunde
Slejelagre eksporteret til Rusland Slejelagre eksporteret til Rusland
Slejelagre til kunde i USA Slejelagre til kunde i USA
Slejering eksporteret til Sydøstasien Slejering eksporteret til Sydøstasien
Slejering eksporteret til Sydvestasien Slejering eksporteret til Sydvestasien
Slejering eksporteret til Nordamerika Slejering eksporteret til Nordamerika
Slejering eksporteret til Sydamerika Slejering eksporteret til Sydamerika
Slejering eksporteret til Sydafrika Slejering eksporteret til Sydafrika
Slejelager til indisk kunde Slejelager til indisk kunde
Slejelager til kunde i Latinamerika Slejelager til kunde i Latinamerika
Slejelager til kunde i Tyrkiet Slejelager til kunde i Tyrkiet
Slejelager til kunde i Usbekistan Slejelager til kunde i Usbekistan
Slejering eksporteret til Sydkorea Slejering eksporteret til Sydkorea
Slejering eksporteret til Mexico Slejering eksporteret til Mexico
Special slejelager til mexicansk kunde Special slejelager til mexicansk kunde
Special slejelager til italiensk kunde Special slejelager til italiensk kunde
Special slejelager til vietnamesisk kunde Special slejelager til vietnamesisk kunde
Slejelager til europæisk kunde Slejelager til europæisk kunde


Produktdybdedykning: Konstruktion af det indre drev

Fremstilling af et indvendigt tandet krydsrulle svingleje byder på unikke udfordringer, især med at opretholde koncentricitet mellem tandhjulets stigningscirkel og lejets løbebane efter varmebehandling.
  • Præcision indvendig tandskæring: Vi anvender avancerede CNC-formnings- og skæreprocesser til at skære indvendige tænder med DIN klasse 5 eller 6 nøjagtighed. I modsætning til fræste tandhjul, der kan forårsage spændinger, sikrer vores slibe- og efterbehandlingsmetoder jævn indgreb og minimal støj, hvilket er afgørende for et præcisions indvendigt tandhjulsdrevet.
  • Integreret strukturel integritet: Tandhjulstænderne er ikke en tilføjelse; de er en integreret del af den hærdede lejering. Denne monolitiske konstruktion sikrer, at drejningsmoment overføres direkte til rulleelementerne uden mellemliggende grænseflader, der kunne indføre spillerum eller bøjning.
  • Høj momentstivhed: Ligesom alle krydsrullekonstruktioner anvender vores højmoment indesluttede roterende bordlejer cylindriske ruller arrangeret i 90 grader. Dette giver overlegen modstand mod vippemomenter, hvilket gør dem ideelle til cantileverede belastninger, hvor stabilitet er afgørende.
  • Beskyttet tandhjulsgrænseflade: Ved at placere tandhjulet indvendigt afskærmes tænderne mod støv, spåner og utilsigtede stød. Dette reducerer slid betydeligt og forlænger vedligeholdelsesintervallerne, en vigtig fordel for tårnrotationsmekanismer, der arbejder under barske feltforhold.
  • Nul-sprængningsydelse: Gennem præcis forspænding af rullesættet og snæver kontrol af tandhjulssprængning under fremstillingen leverer vi en nul-sprængning indvendig tandrings løsning, der er essentiel for opgaver med høj gentagelsesnøjagtighed.


Nøglefunktioner: Effektivitet skjult indeni

  • Ultrakompakt fodaftryk: Det indvendige tandhjulsdesign eliminerer udvendige overhæng, hvilket muliggør den mindst mulige systemdiameter. Perfekt til pladsbesparende indvendig tandlejeapplikationer i tætte robotceller.
  • Klar til direkte drev: Optimeret til kobling med rammeløse momentmotorer, hvilket muliggør højdynamisk respons og eliminerer behovet for store gearkasser.
  • Overlegen belastningsfordeling: Den indvendige tandhjulsgeometri muliggør en større effektiv stigningsdiameter i forhold til lejestørrelsen, hvilket forbedrer drejningsmomentkapaciteten og reducerer belastningen på individuelle tænder.
  • Forbedret holdbarhed: Afskærmede tænder betyder mindre forurening og lavere risiko for skader under håndtering eller drift, hvilket sikrer langsigtet pålidelighed for din tilpassede indesluttede roterende løsning.
  • Tilpassede moduler: Vi tilbyder en bred vifte af moduler og trykvinkler, der matcher dine specifikke motordrevhjulskrav, hvilket sikrer optimal effektivitet og levetid.


Anvendelser: Hvor kompakthed møder kraft

Vores indvendigt tandede krydsrulle svinglejer er det foretrukne valg for ingeniører, der designer højdensitets roterende systemer:
  • Samarbejdende & industrirobotter: Ideelle til håndleds- og albueled, hvor en slank profil er nødvendig for at undgå kollisioner og maksimere arbejdsrummet.
  • Forsvars- & sikkerhedstårne: Anvendes i kameragimbaler og våbenstationer, hvor et lavprofil, beskyttet drevsystem er afgørende for overlevelsesevne og aerodynamik.
  • Medicinsk billeddannelse: Væsentlige for CT- og MRI-gantry rotationssystemer, hvor jævn, støjsvag og kompakt bevægelse kræves inden for snævre scannerboringer.
  • Halvlederudstyr: Anvendes i waferhåndterere og alignere, hvor pladsen er begrænset, og præcision er ufravigelig.
  • Automatiseret lagerstyring: Perfekt til kompakte roterende aktuatorer i AGV'er og sorteringsrobotter, der opererer i trange gange.
