    En el mundo del diseño mecánico, los ingenieros a menudo enfrentan un difícil compromiso: elegir un rodamiento que pueda manejar cargas masivas pero carezca de precisión, o seleccionar un rodamiento de precisión que falle bajo un esfuerzo pesado. Para aplicaciones como antenas de seguimiento satelital, escáneres CT médicos o máquinas de litografía de semiconductores de alta gama, este compromiso no es una opción. Necesita un componente que ofrezca simultáneamente estabilidad a nivel de tonelaje y precisión a nivel de micras.
Solicitar Cotización
Rodamiento de giro personalizado para cliente de España Rodamiento de giro personalizado para cliente de España
Rodamiento de giro personalizado para cliente del Reino Unido Rodamiento de giro personalizado para cliente del Reino Unido
Rodamiento de orientación para cliente de Brasil Rodamiento de orientación para cliente de Brasil
Rodamientos de orientación exportados a Rusia Rodamientos de orientación exportados a Rusia
Rodamientos de orientación para cliente de Estados Unidos Rodamientos de orientación para cliente de Estados Unidos
Anillo de orientación exportado al Sudeste Asiático Anillo de orientación exportado al Sudeste Asiático
Anillo de orientación exportado al Sudoeste Asiático Anillo de orientación exportado al Sudoeste Asiático
Anillo de orientación exportado a América del Norte Anillo de orientación exportado a América del Norte
Anillo de orientación exportado a América del Sur Anillo de orientación exportado a América del Sur
Anillo de orientación exportado a Sudáfrica Anillo de orientación exportado a Sudáfrica
Rodamiento de orientación para cliente de India Rodamiento de orientación para cliente de India
Rodamiento de orientación para cliente de América Latina Rodamiento de orientación para cliente de América Latina
Rodamiento de orientación para cliente de Turquía Rodamiento de orientación para cliente de Turquía
Rodamiento de orientación para cliente de Uzbekistán Rodamiento de orientación para cliente de Uzbekistán
Anillo de orientación exportado a Corea del Sur Anillo de orientación exportado a Corea del Sur
Anillo de orientación exportado a México Anillo de orientación exportado a México
Rodamiento de orientación personalizado para cliente de México Rodamiento de orientación personalizado para cliente de México
Rodamiento de orientación personalizado para cliente de Italia Rodamiento de orientación personalizado para cliente de Italia
Rodamiento de orientación personalizado para cliente de Vietnam Rodamiento de orientación personalizado para cliente de Vietnam
Rodamiento de orientación para cliente de Europa Rodamiento de orientación para cliente de Europa


Análisis profundo del producto: La ciencia de la rigidez y la precisión

Nuestros rodamientos de giro de rodillos cruzados de alta precisión y alta rigidez no solo se ensamblan; se fabrican mediante una rigurosa secuencia de optimizaciones metalúrgicas y geométricas.

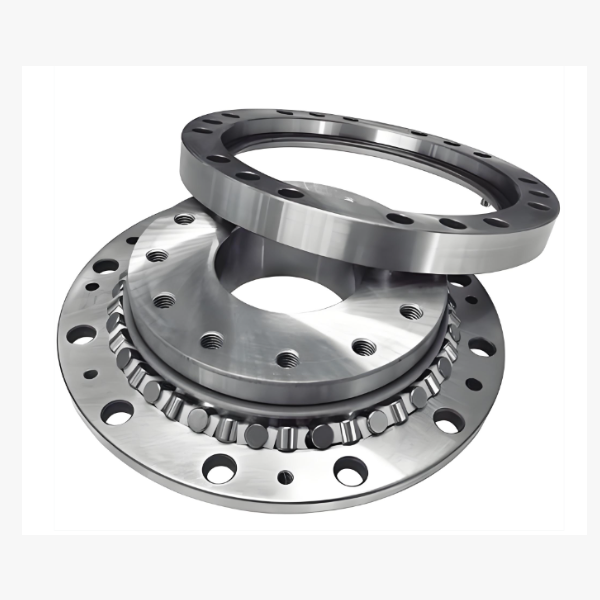

  • Geometría de contacto lineal: La ventaja principal reside en la disposición alterna de 90 grados de los rodillos cilíndricos. Esta configuración permite que un solo rodamiento soporte cargas radiales, axiales y de momento de inclinación simultáneamente. En comparación con los rodamientos de bolas del mismo tamaño, nuestros rodamientos de mesa giratoria de precisión para trabajo pesado ofrecen hasta 3-4 veces más rigidez, eliminando virtualmente la deflexión durante indexaciones de alta velocidad u operaciones de corte pesado.
  • Rectificado ultrafino para tolerancias P2/P4: Utilizamos rectificadoras de perfiles CNC de última generación para lograr precisiones de pista de rodadura que superan la Clase P4 ISO, con capacidades personalizadas hasta P2. Esto garantiza un descentramiento radial y axial mínimo, crítico para aplicaciones como la rotación de escáneres CT médicos donde la claridad de la imagen depende de una suavidad absoluta.
  • Precarga de juego cero: Mediante un cálculo preciso y un ensamblaje controlado, aplicamos fuerzas de precarga óptimas para eliminar el juego interno. Esto resulta en un rodamiento giratorio de juego cero que proporciona una respuesta instantánea a los comandos del servo, esencial para robótica de alta dinámica y sistemas de posicionamiento de antenas.
  • Estabilidad térmica e integridad del material: La alta rigidez a menudo genera calor. Utilizamos aceros aleados desgasificados al vacío sometidos a revenido en múltiples etapas para garantizar la estabilidad dimensional bajo estrés térmico. Esto evita el efecto de 'agarrotamiento' común en rodamientos de menor calidad cuando las temperaturas de operación fluctúan.


Características clave: Diseñado para la élite exigente

  • Resistencia excepcional a cargas de momento: Diseñado para soportar cargas voladizas significativas sin inclinarse, lo que los convierte en la articulación robótica de alta rigidez ideal para manipuladores de largo alcance.
  • Control de descentramiento a nivel de micras: Valores garantizados de descentramiento radial y axial en el rango de micras, asegurando una alineación perfecta para sistemas ópticos y husillos de mecanizado de precisión.
  • Sección transversal compacta: A pesar de su inmensa capacidad de carga, estos rodamientos mantienen un perfil delgado, permitiendo a los diseñadores crear módulos rotativos más compactos y ligeros.

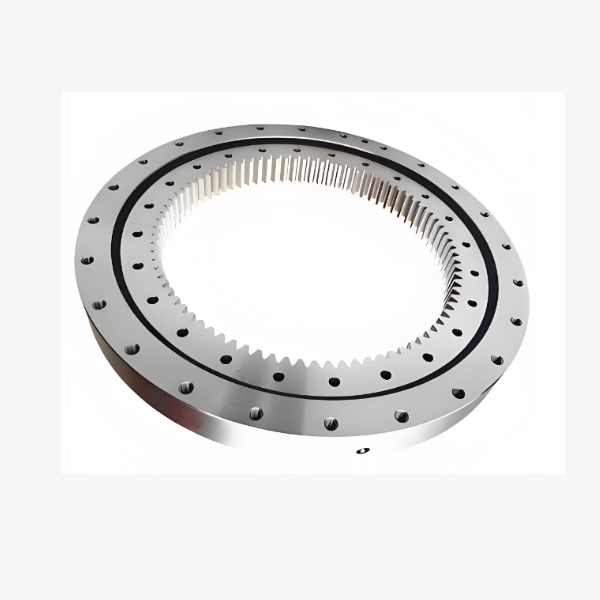

  • Engranaje de precisión integrado: Los engranajes internos o externos opcionales se acaban con dureza y se rectifican según Clase DIN 5 o superior, asegurando una integración perfecta con motores de torque de accionamiento directo para aplicaciones de accionamiento giratorio de bajo descentramiento.
  • Sellado y lubricación personalizables: Soluciones de sellado a medida (desde caucho estándar hasta laberinto metálico) y canales de lubricación diseñados para entornos específicos, ya sea una sala limpia o una estación de radar al aire libre.


Aplicaciones: Impulsando sistemas críticos

Nuestros rodamientos de giro de rodillos cruzados de alta precisión y alta rigidez son los facilitadores silenciosos de algunas de las tecnologías más avanzadas del mundo:
  • Aeroespacial y defensa: Utilizados en pedestales de antenas de radar, antenas parabólicas de comunicación satelital y torretas de armas donde las cargas de viento son altas pero la precisión de seguimiento debe ser absoluta.
  • Imágenes médicas: Los pórticos giratorios de los escáneres CT y MRI dependen de nuestros rodamientos de rotación para escáneres CT médicos para una operación libre de vibraciones, impactando directamente la calidad de la imagen diagnóstica.
  • Fabricación de semiconductores: Esenciales para etapas de litografía y robots de manipulación de obleas que requieren repetibilidad a nivel nanométrico en entornos de sala limpia.
  • Robótica de alta gama: Sirviendo como base o articulaciones de muñeca para robots industriales que realizan ensamblaje de precisión, soldadura láser y manejo delicado de materiales.
  • Máquinas herramienta de precisión: Se encuentran en las mesas giratorias de centros de mecanizado de 5 ejes y máquinas talladoras de engranajes donde el acabado superficial y la tolerancia geométrica son primordiales.
