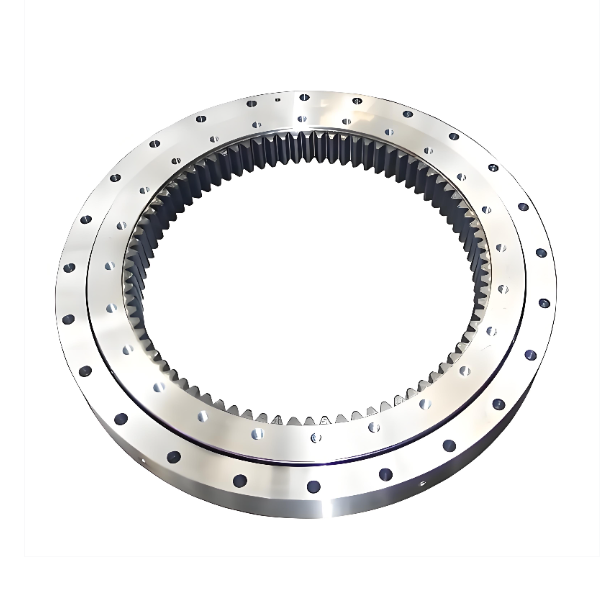

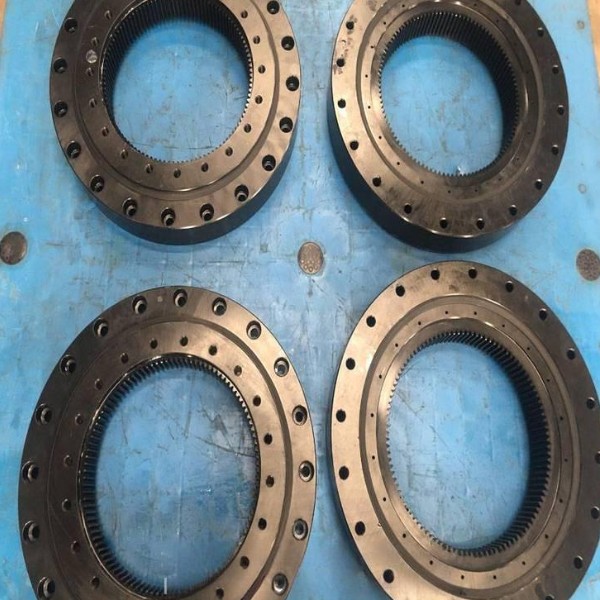

بلبرینگهای توپی چهارنقطه تماس ردیف تکی برای جرثقیلها
در دنیای ساخت وساز و لجستیک سنگین، یک جرثقیل به اندازه توانایی آن در چرخش روان تحت بارهای شدید خوب است. قطعهای که این امر را ممکن میسازد—
بلبرینگ چرخشی
—
—اغلب پرتنشترین بخش کل ماشین است. برای دههها، استاندارد صنعتی برای متعادل کردن ظرفیت بار بالا با طراحی فشرده،
بلبرینگ تماس چهار نقطه ای تک ردیفه
چرا طراحی چهار نقطه ای تک ردیفه در کاربردهای جرثقیل غالب است
.
هندسه "تماس چهار نقطه ای" فقط یک اصطلاح بازاریابی نیست؛ یک ضرورت مکانیکی برای جرثقیلها است. در این طراحی، یک ردیف توپ در چهار نقطه مجزا (دو نقطه روی حلقه داخلی، دو نقطه روی حلقه خارجی) با ریل مسابقه تماس میگیرد. این آرایش منحصر به فرد به یک بلبرینگ اجازه میدهد تا به طور همزمان موارد زیر را تحمل کند:
بارهای محوری: وزن عمودی عظیم بوم، وزنههای تعادل و محموله.
بارهای شعاعی: نیروهای افقی ناشی از فشار باد و شتاب چرخشی.
گشتاورهای واژگونی: نیروی کج کننده ایجاد شده زمانی که بوم با یک بار به سمت بیرون گسترش مییابد.
با ادغام این سه بردار بار در یک حلقه چرخشی تک ردیفه، ما به راهحلی به طور قابل توجهی فشردهتر و سبکتر در مقایسه با گزینههای دو ردیفه یا غلتک متقاطع دست مییابیم، بدون اینکه یکپارچگی ساختاری قربانی شود. این فشردگی برای به حداقل رساندن ارتفاع کلی صفحه گردان جرثقیل، بهبود پایداری و محاسبات مرکز ثقل حیاتی است.
ویژگیهای کلیدی مهندسی شده برای محل کار
جرثقیلها در برخی از خشنترین محیطهای روی زمین کار میکنند—از سکوهای دریایی یخزده گرفته تا مکانهای ساختمانی بیابانی غبارآلود. بلبرینگهای جرثقیل سنگین ما برای زنده ماندن ساخته شدهاند:
سختکاری بهینه ریل مسابقه: ما از تکنیکهای پیشرفته سختکاری القایی برای ایجاد یک لایه عمیق و مقاوم در برابر سایش روی ریلهای مسابقه استفاده میکنیم. این اطمینان میدهد که بلبرینگ میتواند میلیونها چرخه چرخش تحت بار کامل را بدون پوسته شدن یا خوردگی تحمل کند، که یک حالت خرابی رایج در گزینههای ارزانتر است.
چرخدندههای خارجی ماشینکاری شده دقیق: بیشتر کاربردهای جرثقیل به یک محرک چرخدنده خارجی نیاز دارند. چرخدندههای ما با دقت بالا (کلاس DIN 9 یا بهتر) برش داده شده و برای مطابقت با دوام ریل مسابقه سخت میشوند. ما گزینههای ماژول و تعداد دندانه سفارشی را برای ادغام یکپارچه با محرکهای چرخشی یا موتورهای هیدرولیک موجود شما ارائه میدهیم.
سیستمهای آببندی مقاوم: گرد و غبار و رطوبت دشمنان چرخش هستند. بلبرینگهای ما دارای مهر و مومهای چند مارپیچی همراه با مهر و مومهای لبی NBR یا Viton با کیفیت بالا هستند. این طراحی به طور مؤثر گرد و غبار بتن، ماسه و پاشش نمک را مسدود میکند در حالی که گریس را حفظ میکند، و فواصل سرویس طولانی را حتی در شرایط عملیاتی شدید تضمین میکند.
هسته فولادی با مقاومت بالا: ما منحصراً از فولادهای آلیاژی گاززدایی شده در خلاء (مانند 42CrMo4 و 50Mn) استفاده میکنیم که به خاطر چقرمگی بالا و مقاومت در برابر خستگی معروف هستند. این انتخاب ماده برای جلوگیری از خرابی فاجعه بار تحت بارهای ضربهای، مانند ترمز ناگهانی یا توقف اضطراری، حیاتی است.
گزینههای تقسیمبندی شده برای قطرهای بزرگ: برای جرثقیلهای برجی عظیم که نیاز به قطر بیش از ۲ متر دارند، ما طرحهای حلقه تقسیمبندی شده ارائه میدهیم. اینها امکان حمل و نقل آسانتر و مونتاژ در محل را فراهم میکنند در حالی که تداوم ساختاری یک حلقه یکپارچه را از طریق اتصالات ماشینکاری شده دقیق حفظ میکنند.
کاربردها در سراسر طیف جرثقیل
بلبرینگهای تماس چهار نقطه ای تک ردیفه ما راهحل اصلی برای طیف گستردهای از ماشینآلات بالابر هستند:
جرثقیلهای برجی: در واحد چرخشی که دکل را به بوم متصل میکند استفاده میشود. آنها باید گشتاورهای واژگونی عظیم را با افزایش و جمع شدن بوم تحمل کنند.
جرثقیلهای تلسکوپی متحرک: برای چرخش سازه بالایی ضروری هستند، و کنترل روان برای قرارگیری دقیق بار در ساختوساز شهری فراهم میکنند.
جرثقیلهای کاترپیلار: با تحمل وزن عظیم سازه بالایی روی شاسی زیرین، این بلبرینگها چرخش مداوم روی زمین ناهموار را تحمل میکنند.
جرثقیلهای شناور و شناورهای دریایی: طراحی شده با محافظت در برابر خوردگی تقویت شده برای مقاومت در برابر قرار گرفتن در معرض آب شور در حالی که بارهای دینامیکی ناشی از موج را تحمل میکنند.
جرثقیلهای گانتری ریلی (RMG): تسهیل چرخش اسپردرها در لجستیک بندری، جایی که قابلیت اطمینان و زمان کارکرد از اهمیت بالایی برخوردار است.
