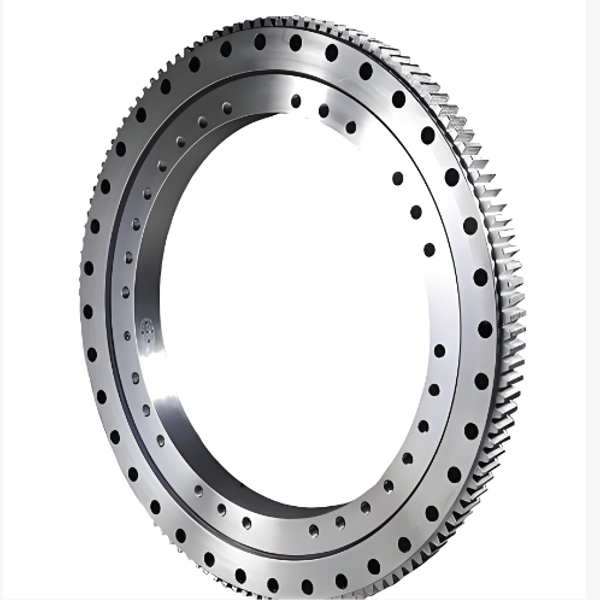

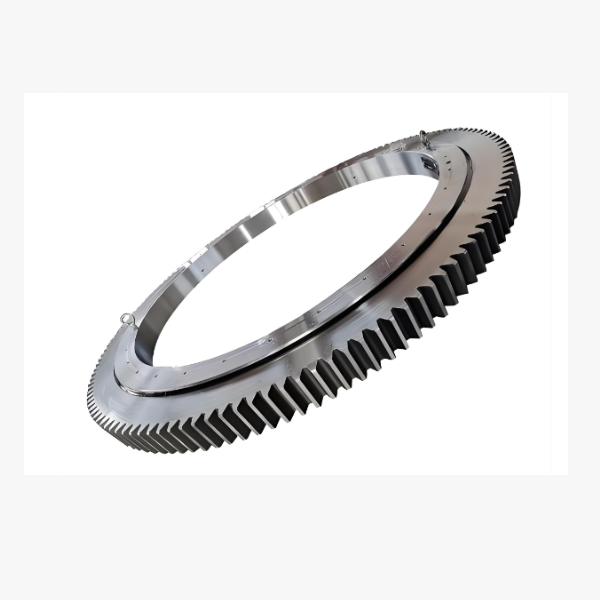

Roulements d'orientation à rouleaux croisés à engrenage extérieur

Roulements d'orientation à rouleaux croisés à engrenage extérieur
Roulements d'orientation à rouleaux croisés à engrenage extérieur Roulements d'orientation à rouleaux croisés à engrenage extérieur Roulements d'orientation à rouleaux croisés à engrenage extérieur Roulements d'orientation à rouleaux croisés à engrenage extérieur
    Dans la conception des systèmes rotatifs modernes, la complexité est l'ennemi de la fiabilité. Traditionnellement, les ingénieurs devaient se procurer un roulement et une couronne dentée séparés, puis passer des heures à les aligner parfaitement pour garantir un engrènement fluide. Tout désalignement entraîne des vibrations, du bruit, une usure prématurée et des erreurs de positionnement. Pour des applications allant des bases de robots industriels aux systèmes de suivi solaire, cette approche multi-composants introduit des risques inutiles et augmente le temps d'assemblage.
Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen


Plongée au cœur du produit : ingénierie de précision de la dent à la piste de roulement

Nos roulements d'orientation à rouleaux croisés avec engrenage extérieur ne sont pas simplement assemblés ; ils sont conçus comme un système unifié.
  • Engrenages rectifiés classe DIN 5/6 : Contrairement aux engrenages taillés ou fraisés que l'on trouve dans les alternatives à moindre coût, nos dents extérieures sont rectifiées avec précision après traitement thermique. Cela permet d'atteindre une précision de classe DIN 5 ou supérieure, garantissant un engrènement doux avec les pignons et minimisant les erreurs de transmission. Ce niveau de finition est essentiel pour les applications de roulements à denture extérieure de haute précision dans l'optique et la manipulation de semi-conducteurs.
  • Architecture à rouleaux croisés : À l'intérieur, des rouleaux cylindriques sont disposés selon un motif en "V" ou en "X" à 90 degrés. Cela permet un contact linéaire, offrant une rigidité nettement supérieure à celle des roulements à billes. Qu'il s'agisse de supporter un roulement de rotation de base robotique lourd ou une antenne radar exposée au vent, cette structure résiste efficacement aux moments de basculement et aux chocs radiaux.
  • Rigidité monolithique : Étant donné que l'engrenage fait partie intégrante de la bague extérieure, il n'y a aucun risque de déplacement ou de desserrage de la couronne dentée au fil du temps—un mode de défaillance courant dans les solutions à engrenage boulonné. Cela crée une articulation rotative robuste qui conserve son étalonnage pendant des années.
  • Profil de dent optimisé : Nous personnalisons l'angle de pression et le module pour répondre aux exigences spécifiques de votre moteur d'entraînement. Que vous ayez besoin d'un module fin pour un positionnement haute résolution ou d'un module robuste pour le levage de charges lourdes, notre équipe de fabricant chinois de roulements à engrenage peut adapter la géométrie.


Caractéristiques clés : Des performances auxquelles vous pouvez faire confiance

  • Intégration transparente pour entraînement direct : Conçue spécifiquement pour les applications de moteur couple, notre couronne dentée rectifiée élimine les composants de transmission intermédiaires, réduisant l'inertie et la maintenance.
  • Jeu quasi nul : Grâce à une précharge précise et à une rectification d'engrenage de haute qualité, nous obtenons un jeu quasi nul, essentiel pour les applications de composants de table d'indexation CNC où la répétabilité est mesurée en secondes d'arc.
  • Capacité de charge de moment élevée : La conception à rouleaux croisés supporte simultanément les charges axiales, radiales et de moment, ce qui la rend idéale pour les structures en porte-à-faux comme les systèmes d'entraînement d'orientation d'antennes radar.
  • Empreinte compacte : L'intégration de l'engrenage permet d'économiser de l'espace axial par rapport aux configurations séparées de roulement et d'engrenage, permettant des conceptions de machine plus compactes.
  • Matériau et dureté robustes : Les pistes de roulement et les dents d'engrenage subissent une trempe par induction ou une trempe traversante pour garantir une résistance à l'usure et une longue durée de vie sous charge cyclique.


Applications : Alimenter une rotation de précision

Nos roulements d'orientation à rouleaux croisés avec engrenage extérieur sont le choix privilégié des industries exigeant des performances dynamiques élevées :
  • Robotique industrielle : Servant d'articulation de base (axe J1) pour les robots articulés à 6 axes et les robots SCARA, offrant la stabilité nécessaire pour les opérations de pick-and-place à grande vitesse.
  • Défense et aérospatiale : Utilisés dans les tourelles stabilisées, les antennes de communication par satellite et les cardans de capteurs électro-optiques où une rotation douce et sans à-coups est vitale.
  • Fabrication de semi-conducteurs : Essentiels pour les robots de transfert de plaquettes et les étages de lithographie nécessitant une précision de positionnement au niveau nanométrique.
  • Équipement médical : Présents dans les portiques de scanners CT et les bras de robots chirurgicaux, où un mouvement silencieux, fluide et une fiabilité absolue sont non négociables.
  • Énergie renouvelable : Déployés dans les trackers solaires à deux axes et les systèmes d'orientation de petites éoliennes pour maximiser la capture d'énergie avec un minimum d'entretien.

Étiquette : Roulements d'orientation à rouleaux croisés à engrenage extérieur
