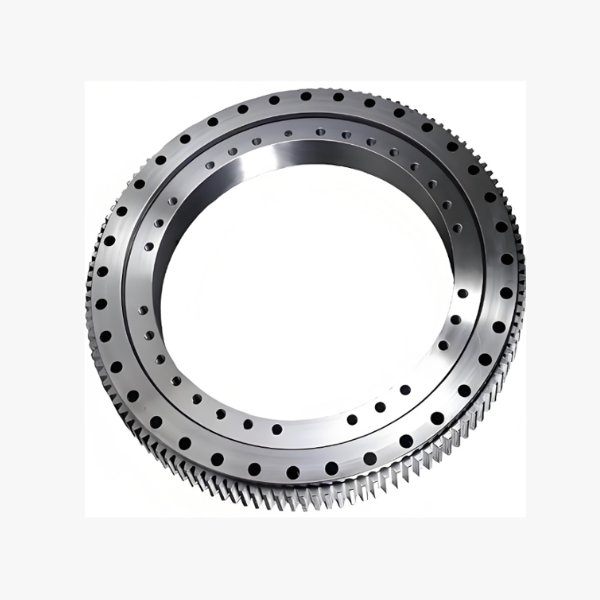

Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur

Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur
Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur Roulements d'orientation à bride de table rotative de précision pour machine-outil à haute rigidité avec engrenage extérieur
    Dans le domaine de la fabrication haut de gamme, en particulier l'usinage CNC 5 axes et le fraisage de précision, aucune déflexion n'est tolérée. Quelques microns de faux-rond ou une fraction de degré de jeu angulaire peuvent ruiner un composant aérospatial complexe ou un implant médical. Les tables rotatives traditionnelles peinent souvent à concilier une capacité de charge élevée avec la rigidité extrême requise pour les efforts de coupe importants. C'est là que notre Roulement à bride de table rotative de précision pour machine-outil, à rigidité élevée et engrenage externe redéfinit la norme.
Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen



Présentation de la gamme de produits : Conçue pour la pointe de la technologie

Notre série à rigidité élevée avec engrenage externe n'est pas un produit standard ; c'est une solution conçue sur mesure pour la rotation de précision.
  • Engrenage externe intégré : La bague externe comporte un engrenage externe trempé et rectifié (généralement Module 1,0 à Module 3,0, personnalisable) conçu pour un engagement doux et silencieux avec les pignons ou les systèmes d'entraînement par friction directe. Les dents de l'engrenage sont trempées par induction pour éviter l'usure et le pitting sous un couple élevé.
  • Conception de bride à rigidité élevée : Contrairement aux bagues plates standards, nos unités intègrent une bride de montage usinée sur la bague intérieure ou extérieure. Cette bride offre une surface de contact massive pour le boulonnage direct sur le bâti de la machine ou le carter de broche, augmentant considérablement la rigidité du système et amortissant les vibrations.
  • Architecture à précharge et jeu angulaire nul : Chaque unité est assemblée avec une précharge axiale précise pour éliminer le jeu interne. Cela garantit un jeu angulaire nul, essentiel pour maintenir la précision de positionnement lors des inversions de direction dans les opérations de contournage.
  • Chemins de roulement d'ultra-précision : Les chemins de roulement sont rectifiés selon des équivalents ABEC-7 ou supérieurs, garantissant un faux-rond minimal et une rotation douce même sous les charges radiales et de moment élevées typiques des applications de fraisage.


Caractéristiques clés : Là où la robustesse rencontre la précision micrométrique

Pourquoi choisir notre roulement à bride de table rotative de précision pour machine-outil, à rigidité élevée et engrenage externe ? Parce que la réputation de votre machine en dépend :
  1. Rigidité statique et dynamique exceptionnelle : La section optimisée et la disposition à double rangée de billes offrent une résistance supérieure aux moments de basculement. Cela se traduit par une moindre déflexion de l'outil, de meilleurs états de surface et la capacité d'effectuer des coupes plus lourdes sans broutage.
  2. Intégration d'entraînement transparente : L'engrenage externe est fabriqué selon les normes DIN ou JIS avec des tolérances serrées du profil de dent, assurant un engrènement parfait avec votre système d'entraînement. Cela réduit l'erreur de transmission et améliore la synchronisation globale de l'axe.
  3. Montage rigide simplifié : La bride intégrée élimine le besoin de bagues d'adaptation personnalisées, réduisant les erreurs de cumul de tolérances. Elle crée une connexion directe et rigide entre le roulement et la structure de la machine, améliorant la fréquence naturelle et la stabilité.
  4. Rétention de précision à long terme : Fabriqués en acier allié dégazé sous vide de qualité supérieure (par exemple, 42CrMo4, 100Cr6) et soumis à un traitement thermique contrôlé, ces roulements résistent à la déformation et à l'usure pendant des années d'utilisation intensive.
  5. Compact mais puissant : Malgré la rigidité élevée et l'engrenage intégré, la conception maintient un encombrement relativement réduit, permettant des capacités de pièce plus grandes dans la même empreinte machine.


Applications : Alimenter les machines les plus précises au monde

Le roulement d'orientation à bride à rigidité élevée avec engrenage externe est le composant critique dans :
  • Centres d'usinage 5 axes : Servant de table rotative pour les axes B ou C, permettant le fraisage simultané complexe 5 axes pour les industries aérospatiale, automobile et de fabrication de moules.
  • Centres de fraisage et de tournage de précision : Utilisé dans les machines de tournage-fraisage où une rigidité élevée est requise pour les opérations de coupe rotatives et stationnaires.
  • Tables d'indexation à grande vitesse : Fournissant un positionnement rapide et précis pour les tâches d'usinage et d'inspection multi-faces.
  • Machines à tailler et à rectifier les engrenages : Agissant comme support de broche de pièce, nécessitant une extrême précision de rotation et une capacité de couple. > Rotateurs de découpe laser et de soudage : Permettant la manipulation précise de tubes et de géométries complexes sous contrainte thermique.
  • Machines à mesurer tridimensionnelles (MMT) : Utilisé dans les axes rotatifs des MMT où l'incertitude de mesure doit être maintenue au strict minimum.
  • Roulements d'orientation à engrenage externe

Étiquette : roulement d'orientation à rigidité élevée avec engrenage externe, roulement de table rotative de précision pour machine-outil, couronne d'orientation à bride pour CNC, roulement pour centre d'usinage 5 axes, support rotatif à jeu angulaire nul, roulement à engrenage externe à rigidité élevée, fabricant chinois de roulements pour machines-outils, roulement de table d'indexation de précision, entraînement d'orientation à bride pour service lourd, joint rotatif à engrenage trempé, solution de rotation CNC sur mesure. Version anglaise
