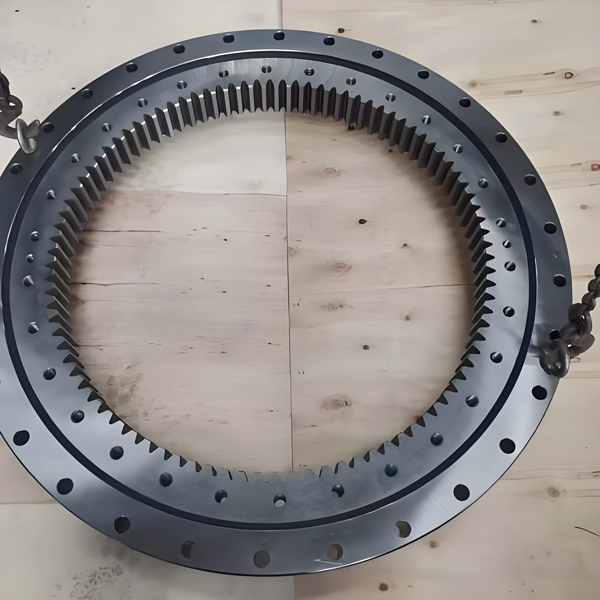

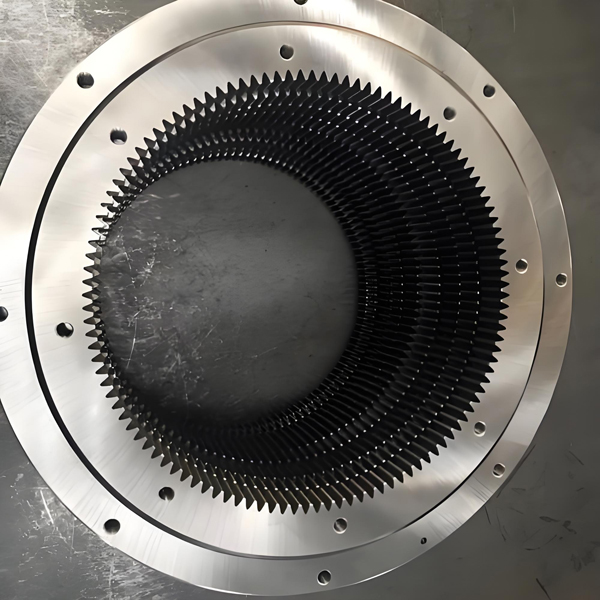

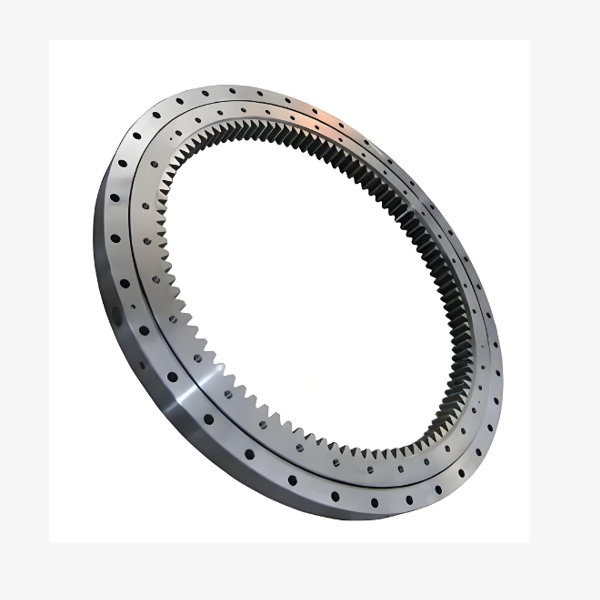

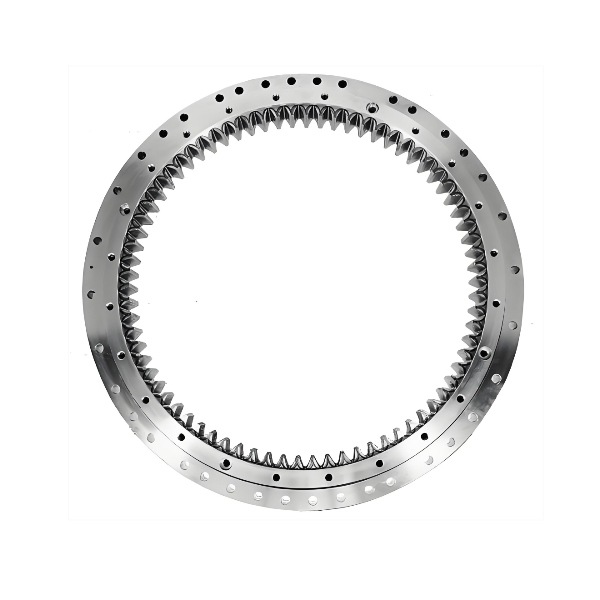

Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne

Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne
Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne
    Dans les machines lourdes et l'automatisation de précision, l'espace disponible est souvent la ressource la plus précieuse. Lorsque les ingénieurs concepteurs sont contraints par des limites d'encombrement strictes mais doivent néanmoins transmettre un couple massif, le Roulement d'orientation à billes à quatre points de contact, à une rangée, à engrenage interne émerge comme la solution optimale. Contrairement aux variantes à engrenage extérieur qui nécessitent un jeu radial supplémentaire pour l'accès au pignon, notre série à engrenage intérieur intègre le mécanisme d'entraînement à l'intérieur du diamètre du roulement, offrant un profil plus élancé sans compromettre la capacité de charge.
Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen



Aperçu de la série de produits : Densité technique

Nos roulements à billes à contact quatre points, à une rangée, avec dents intérieures sont conçus pour gérer des combinaisons de charges complexes dans une seule unité compacte. La géométrie à « contact quatre points » permet à une seule rangée de billes de supporter des charges axiales des deux directions, des charges radiales et des moments de basculement importants simultanément. En déplaçant les dents d'engrenage sur la bague intérieure, nous obtenons :
  • Diamètre global réduit : Le pignon s'engrène intérieurement, permettant à la structure extérieure d'être plus petite et plus aérodynamique.
  • Protection renforcée : L'emplacement intérieur des dents d'engrenage les protège des débris extérieurs, de la boue et des impacts accidentels, prolongeant la durée de vie dans les environnements difficiles.
  • Rigidité supérieure : Le couplage direct du moteur d'entraînement à la bague intérieure (souvent l'élément rotatif) minimise la déflexion, garantissant un positionnement précis même sous des charges excentriques lourdes.

Cette série est disponible dans une large gamme de diamètres, des petites unités pour les articulations robotiques aux grands anneaux pour les systèmes d'orientation des éoliennes, tous personnalisables selon vos besoins spécifiques en module et angle de pression.


Caractéristiques clés : Conçues pour la performance et la durabilité

Nous ne faisons pas que tailler des engrenages ; nous concevons des systèmes intégrés. Nos supports d'orientation à engrenage intérieur se distinguent par :
  1. Usinage de précision des engrenages intérieurs : En utilisant des techniques avancées de taillage et de façonnage CNC, nous atteignons une qualité d'engrenage de classe DIN 8 ou supérieure. Cela garantit un engrènement lisse avec un jeu minimal, réduisant le bruit et les vibrations en fonctionnement. Nous pouvons personnaliser les profils de dents (développante, droit ou hélicoïdal) pour correspondre parfaitement à votre pignon d'entraînement.
  2. Traitement thermique optimisé : Les chemins de roulement et les dents d'engrenage subissent un processus de trempe par induction spécialisé. Cela crée une couche de surface dure et résistante à l'usure tout en conservant un noyau résistant et absorbant les chocs. Ce traitement à double propriété est essentiel pour prévenir le piqûrage des dents d'engrenage et l'écaillage des chemins de roulement sous charge dynamique.
  3. Conception compacte et à haute capacité : La disposition à contact quatre points à une rangée offre le rapport charge/poids le plus élevé de l'industrie. Elle remplace les agencements complexes à plusieurs roulements, simplifiant la conception de votre logement et réduisant le poids total de l'assemblage.
  4. Solutions d'étanchéité robustes : Reconnaissant que les engrenages intérieurs peuvent piéger les contaminants s'ils ne sont pas correctement scellés, nous utilisons des joints à labyrinthe à lèvres multiples avec canaux de purge de graisse. Ces joints empêchent efficacement la poussière, l'eau et les particules abrasives de pénétrer tout en retenant la lubrification dans des températures allant de -40°C à +80°C.
  5. Options de montage flexibles : Nos bagues intérieures présentent des motifs de trous de boulons et des diamètres de centrage optimisés pour faciliter l'installation des moteurs et des arbres. Nous pouvons également intégrer des supports de capteur pour la surveillance en temps réel de la vitesse et de la position de rotation.


Applications : Là où l'espace rencontre la puissance

Le roulement d'orientation à billes à contact quatre points, à une rangée, à engrenage intérieur est le choix privilégié pour les applications où l'espace radial est limité mais les exigences de couple sont élevées :
  • Pelles compactes et mini-grues : La conception à engrenage intérieur permet un rayon de rotation plus serré, permettant aux machines de fonctionner sur les chantiers de construction urbains confinés tout en maintenant une rotation puissante.
  • Robotique industrielle et tables rotatives : Idéal pour la rotation de base des robots à lourde charge utile et des positionneurs de soudage où le moteur est monté centralement, et une empreinte au sol faible est essentielle pour l'agencement de la cellule.
  • Plates-formes de travail aériennes (PTA) : Utilisé dans la rotation de la tourelle des nacelles élévatrices, offrant un mouvement stable et fluide pour les travailleurs en hauteur tout en résistant aux charges de vent.
  • Systèmes de suivi solaire : Parfait pour les trackers à axe unique où le mécanisme d'entraînement doit être protégé des intempéries et la structure globale doit rester légère.
  • Équipement de manutention : Présent dans les empileurs-récupérateurs et les grues portuaires, où une rotation fiable à couple élevé est nécessaire pour déplacer efficacement les matériaux en vrac.
  • Systèmes de défense et tourelles : Utilisé dans les stations d'armes téléopérées et les tourelles de surveillance où une silhouette basse et une transmission protégée sont des nécessités tactiques.
