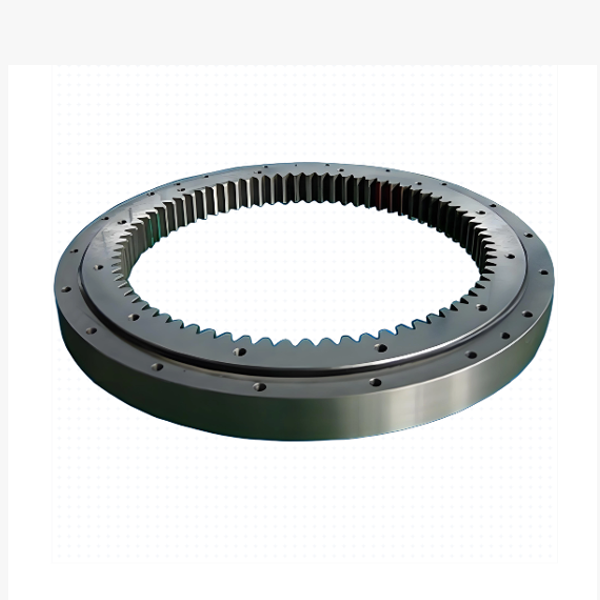

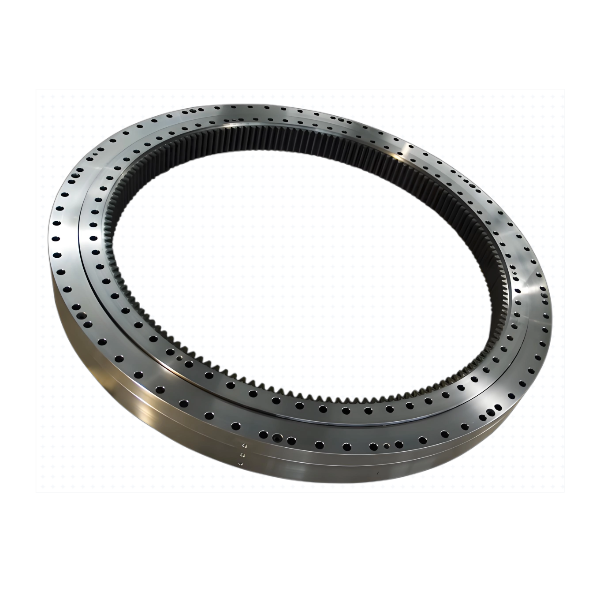

Roulement d'orientation à rouleaux à trois rangées à denture intérieure

Roulement d'orientation à rouleaux à trois rangées à denture intérieure
Roulement d'orientation à rouleaux à trois rangées à denture intérieure Roulement d'orientation à rouleaux à trois rangées à denture intérieure
    Dans la conception de machines lourdes, l'espace est précieux. Lorsque vous concevez un tunnelier de grande taille (TBM), un système d'orientation d'éolienne de grand diamètre ou une grue portuaire de grande capacité, chaque millimètre compte. Souvent, le défi ne consiste pas seulement à supporter le poids ; il s'agit d'intégrer le mécanisme d'entraînement dans un volume restreint tout en le protégeant des éléments agressifs. C'est là que le Roulement d'orientation à rouleaux à trois rangées à denture intérieure devient l'arme secrète de l'ingénieur.
Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen


Plongée au cœur du produit : L'ingénierie de la protection au service de la performance

Le cœur de notre roulement à trois rangées de rouleaux à engrenage interne réside dans l'intégration unique de la géométrie de l'engrenage et de la structure porteuse.
  • L'architecture à trois rangées : Tout comme son homologue externe, il comporte trois chemins de roulement indépendants. Une rangée verticale de rouleaux cylindriques supporte les charges axiales massives (le poids de la structure), tandis que deux rangées horizontales absorbent les forces radiales et les moments de basculement. Cette séparation garantit une rigidité maximale et une déformation minimale.
  • L'avantage de l'engrenage interne : Les dents de l'engrenage sont usinées avec précision sur le diamètre intérieur de la bague extérieure (ou parfois de la bague intérieure, selon la configuration). Cela place le pignon d'entraînement à l'intérieur de l'ensemble du roulement. Le résultat ? L'engrenage est naturellement protégé par la structure du roulement elle-même, réduisant considérablement les risques de contamination par la boue, les copeaux métalliques ou les particules environnementales.
Notre processus de fabrication utilise des machines avancées de taillage par fraise-mère et de taille d'engrenages CNC capables de tailler des engrenages internes à grand module avec une précision au micron près. Nous utilisons de l'acier dégazé sous vide de qualité supérieure (42CrMo4/50Mn) et appliquons une trempe par induction spécialement adaptée au profil de l'engrenage interne, garantissant que les dents résistent au pitting et à l'usure même en cas d'inversions à couple élevé.

Pour les ingénieurs spécifiant un roulement d'entraînement à engrenages protégé, cela signifie moins de temps d'arrêt pour le nettoyage, une consommation de lubrifiant réduite et une durée de vie nettement plus longue dans des environnements abrasifs.


Caractéristiques clés : Pourquoi opter pour un engrenage interne ?

  • Protection supérieure contre les contaminants : En plaçant les dents de l'engrenage à l'intérieur, le logement du roulement agit comme une barrière naturelle contre les débris tombants, les projections d'eau et la poussière. Ceci est crucial pour les tunneliers et les équipements miniers fonctionnant dans des conditions sales.
  • Conception radiale compacte : L'engrenage interne permet de monter le moteur d'entraînement et le pignon plus près du centre de rotation. Cela réduit la dimension radiale globale de l'unité d'orientation, permettant des dispositions de machine plus serrées et des profils de centre de gravité plus bas.
  • Transmission de couple élevé : Le grand diamètre primitif de l'engrenage interne permet une transmission de couple plus élevée avec des forces de pignon plus faibles, réduisant les contraintes sur le moteur d'entraînement et le réducteur.
  • Modules d'engrenage personnalisables : Nous sommes spécialisés dans la taille d'engrenages internes sur mesure. Que vous ayez besoin d'un module, d'un angle de pression ou d'un déport spécifique pour correspondre à votre pignon existant, notre équipe d'ingénierie peut produire des engrenages qui s'engrènent parfaitement, minimisant le jeu et le bruit.
  • Intégration robuste de l'étanchéité : Nos conceptions d'engrenages internes sont associées à des joints à labyrinthe multilèvres qui protègent davantage la zone d'engrenage et les chemins de roulement, garantissant la rétention de graisse et l'exclusion des contaminants dans les environnements industriels les plus rudes.


Applications : Là où l'espace et la protection comptent le plus

Nos roulements d'orientation à trois rangées de rouleaux à denture intérieure sont le choix privilégié pour les applications où les engrenages externes sont peu pratiques ou vulnérables :
  • Tunneliers (TBM) : Dans l'environnement confiné, boueux et rocheux d'un tunnel, les engrenages externes seraient rapidement détruits. Nos roulements à engrenage interne protègent le système d'entraînement tout en supportant la poussée et le couple immenses de la tête de coupe.
  • Grandes éoliennes : Pour les éoliennes de plusieurs mégawatts, l'entraînement d'orientation utilise souvent un engrenage interne pour garder le mécanisme compact et protégé des intempéries au sommet du mât.

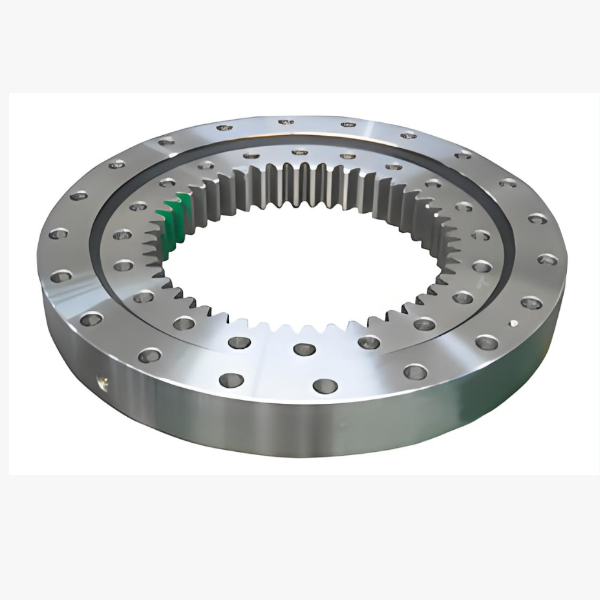

  • Grues portuaires et de chantier naval lourdes : Les grandes grues à portique et les grues flottantes utilisent des engrenages internes pour éviter les dommages causés par les sangles de chargement qui tombent, les outils ou les embruns marins salins.
  • Pelles minières et draglines : Dans les mines à ciel ouvert, où les chutes de pierres sont une menace constante, l'engrenage interne protège l'entraînement de rotation des dommages par impact.
  • Tourelles militaires et de défense : Les véhicules blindés et les systèmes d'artillerie navale utilisent des couronnes d'orientation à engrenage interne pour maintenir un profil bas et protéger les composants critiques de l'entraînement des débris de champ de bataille et des tirs d'armes légères.
