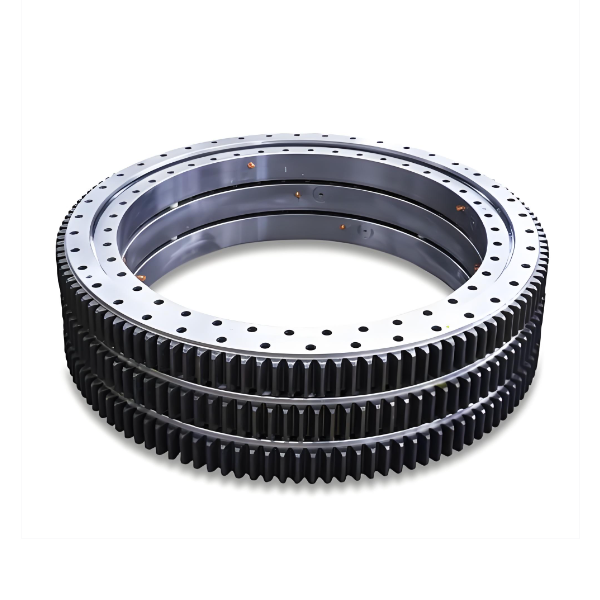

Roulement d'orientation à rouleaux à trois rangées à engrenage externe

Roulement d'orientation à rouleaux à trois rangées à engrenage externe
Roulement d'orientation à rouleaux à trois rangées à engrenage externe Roulement d'orientation à rouleaux à trois rangées à engrenage externe
    Dans le monde des équipements lourds, la conception se résume souvent à un compromis entre protection et accessibilité. Bien que les engrenages internes offrent un blindage, il existe une raison impérieuse pour laquelle la Couronne d'orientation à trois rangées de rouleaux avec engrenage extérieur reste la norme industrielle pour tout, des excavatrices hydrauliques aux énormes grues sur chenilles : la maintenabilité et l'efficacité du couple.
Demander un devis
Roulement d'orientation personnalisé pour un client espagnol Roulement d'orientation personnalisé pour un client espagnol
Roulement d'orientation personnalisé pour un client du Royaume-Uni Roulement d'orientation personnalisé pour un client du Royaume-Uni
Roulement d'orientation pour client brésilien Roulement d'orientation pour client brésilien
Roulements d'orientation exportés vers la Russie Roulements d'orientation exportés vers la Russie
Roulements d'orientation pour client des États-Unis Roulements d'orientation pour client des États-Unis
Couronne d'orientation exportée vers l'Asie du Sud-Est Couronne d'orientation exportée vers l'Asie du Sud-Est
Couronne d'orientation exportée vers l'Asie du Sud-Ouest Couronne d'orientation exportée vers l'Asie du Sud-Ouest
Couronne d'orientation exportée vers l'Amérique du Nord Couronne d'orientation exportée vers l'Amérique du Nord
Couronne d'orientation exportée vers l'Amérique du Sud Couronne d'orientation exportée vers l'Amérique du Sud
Couronne d'orientation exportée vers l'Afrique du Sud Couronne d'orientation exportée vers l'Afrique du Sud
Roulement d'orientation pour client indien Roulement d'orientation pour client indien
Roulement d'orientation pour client d'Amérique latine Roulement d'orientation pour client d'Amérique latine
Roulement d'orientation pour client turc Roulement d'orientation pour client turc
Roulement d'orientation pour client ouzbek Roulement d'orientation pour client ouzbek
Couronne d'orientation exportée vers la Corée du Sud Couronne d'orientation exportée vers la Corée du Sud
Couronne d'orientation exportée vers le Mexique Couronne d'orientation exportée vers le Mexique
Roulement d'orientation personnalisé pour client mexicain Roulement d'orientation personnalisé pour client mexicain
Roulement d'orientation personnalisé pour client italien Roulement d'orientation personnalisé pour client italien
Roulement d'orientation personnalisé pour client vietnamien Roulement d'orientation personnalisé pour client vietnamien
Roulement d'orientation pour client européen Roulement d'orientation pour client européen


Analyse approfondie du produit : la mécanique de l'efficacité d'entraînement extérieur

La conception à trois rangées de rouleaux est déjà la référence en matière de capacité de charge, utilisant des chemins de roulement séparés pour les charges axiales, radiales et de moment. Combinée à un engrenage extérieur, cette architecture devient encore plus puissante.
  • Intégrité structurelle : Les dents de l'engrenage sont usinées directement sur le diamètre extérieur de la bague extérieure. Nous utilisons des aciers alliés à haute résistance (généralement 42CrMo4 ou 50Mn) et appliquons des procédés de trempe par induction qui créent une couche dure et profonde sur les dents de l'engrenage tout en conservant un noyau résistant et amortisseur de chocs.
  • Optimisation du couple : En plaçant l'engrenage à l'extérieur, nous maximisons le bras de levier pour le pignon d'entraînement. Cet avantage mécanique signifie que vos moteurs hydrauliques ou entraînements électriques peuvent générer la même force de rotation avec une pression ou un courant d'entrée plus faible, améliorant ainsi l'efficacité globale de la machine.
  • Taillage de précision des engrenages : Notre installation utilise des machines à tailler les engrenages CNC de pointe capables de traiter des diamètres allant jusqu'à plusieurs mètres. Nous assurons la précision du profil des dents (normes DIN/ISO), minimisant le jeu et le bruit. Que vous ayez besoin d'un module standard ou d'un angle de pression personnalisé, nos capacités de module d'engrenage personnalisable garantissent un ajustement parfait pour votre chaîne cinématique spécifique.

Contrairement aux fournisseurs génériques qui pourraient sous-traiter le taillage des engrenages, nous contrôlons l'ensemble du processus en interne. Cette intégration verticale garantit que la profondeur de dureté des dents de l'engrenage correspond aux spécifications des chemins de roulement, évitant une défaillance prématurée due à des taux d'usure incompatibles.


Caractéristiques clés : conçu pour la durabilité et la facilité

  • Accès de maintenance inégalé : Le principal avantage de la conception à engrenage extérieur est la visibilité. Les opérateurs peuvent facilement inspecter visuellement les dents pour détecter les piqûres ou les fissures et appliquer de la graisse directement au point d'engrènement, prolongeant ainsi considérablement la durée de vie.
  • Densité de couple élevée : Le grand diamètre effectif de l'engrenage extérieur permet une transmission de couple maximale, ce qui le rend idéal pour les applications nécessitant des vitesses d'orientation rapides ou des charges de démarrage lourdes.
  • Trempe robuste des dents : Nous appliquons une trempe par induction précise aux dents de l'engrenage, atteignant des niveaux de dureté de surface de 50 à 55 HRC. Cette résistance à l'abrasion et au piquage est essentielle pour les couronnes d'orientation d'excavatrices lourdes fonctionnant dans des environnements rocheux.
  • Options de montage flexibles : Nos couronnes d'orientation à engrenage extérieur de grand diamètre peuvent être conçues avec divers motifs de trous de boulons et diamètres de centrage pour correspondre aux conceptions de boîtier existantes, facilitant les rétrofitages faciles ou les nouvelles intégrations OEM.
  • Étanchéité avancée : Malgré l'engrenage exposé, nos systèmes d'étanchéité (nitrile multi-lèvres ou Viton) sont conçus pour protéger les chemins de roulement internes des contaminants pénétrant par les côtés, garantissant que les rouleaux restent lubrifiés et propres.


Applications : l'épine dorsale de la rotation

Vous trouverez nos couronnes d'orientation à trois rangées de rouleaux avec engrenage extérieur alimentant les machines les plus exigeantes à travers le monde :
  • Excavatrices hydrauliques (de taille moyenne à grande) : Des excavatrices de construction de 20 tonnes aux pelles minières de 100 tonnes, l'engrenage extérieur permet au moteur d'orientation d'être monté de manière compacte sur la superstructure supérieure, entraînant le robuste châssis inférieur.
  • Grues sur chenilles et mobiles : Les grues à flèche treillis et les grues tout-terrain comptent sur la capacité de couple élevée des engrenages extérieurs pour faire tourner les charges lourdes en douceur et avec précision pendant les opérations de levage.
  • Appareils de forage minier : Les tables de forage rotatives nécessitent un couple immense pour pénétrer le substrat rocheux. La technologie de notre engrenage d'entraînement d'orientation de grue s'adapte parfaitement à ces applications de forage à haute tension.
  • Camions pompes à béton : La tourelle rotative des camions pompes à longue flèche utilise des engrenages extérieurs pour un positionnement fiable du bras de distribution, même sous les vibrations du pompage du béton.
  • Empileurs de manutention de matériaux : Dans les terminaux portuaires et les parcs à matériaux, les empileurs-récupérateurs utilisent ces couronnes pour faire tourner de longues flèches pour un chargement et déchargement efficaces de matériaux en vrac comme le charbon et le minerai.
