    Nel mondo dell'edilizia pesante e della logistica, una gru è valida tanto quanto la sua capacità di ruotare senza intoppi sotto carichi estremi. Il componente che rende possibile tutto ciò—il cuscinetto di rotazione —è spesso la parte più sollecitata dell'intera macchina. Per decenni, lo standard industriale per bilanciare elevata capacità di carico e design compatto è stato il cuscinetto a sfere a quattro punti di contatto a fila singola .
Richiedi un preventivo
Cuscinetto di orientamento personalizzato per cliente spagnolo Cuscinetto di orientamento personalizzato per cliente spagnolo
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Cuscinetto di rotazione personalizzato per cliente del Regno Unito Cuscinetto di rotazione personalizzato per cliente del Regno Unito
Slew bearing for Brazll customer Slew bearing for Brazll customer
Cuscinetto di rotazione per cliente del Brasile Cuscinetto di rotazione per cliente del Brasile
Slewing bearings exported to Russla Slewing bearings exported to Russla
Cuscinetti di rotazione esportati in Russia Cuscinetti di rotazione esportati in Russia
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Cuscinetti di rotazione per cliente degli Stati Uniti Cuscinetti di rotazione per cliente degli Stati Uniti
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Anello di rotazione esportato nel Sud-est asiatico Anello di rotazione esportato nel Sud-est asiatico
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Anello di rotazione esportato nel Sud-ovest asiatico Anello di rotazione esportato nel Sud-ovest asiatico
Slewing ring exported to North America Slewing ring exported to North America
Anello di rotazione esportato in Nord America Anello di rotazione esportato in Nord America
Slewing ring exported to South America Slewing ring exported to South America
Anello di rotazione esportato in Sud America Anello di rotazione esportato in Sud America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Anello di rotazione esportato in Sudafrica Anello di rotazione esportato in Sudafrica
Slew bearing for India customer Slew bearing for India customer


Perché il design a quattro punti di contatto a fila singola domina le applicazioni per gru

La geometria a "quattro punti di contatto" non è solo un termine di marketing; è una necessità meccanica per le gru. In questo design, una singola fila di sfere entra in contatto con la pista di rotolamento in quattro punti distinti (due sull'anello interno, due su quello esterno). Questa disposizione unica consente a un singolo cuscinetto di supportare simultaneamente:
  • Carichi assiali: L'immenso peso verticale del braccio, dei contrappesi e del carico utile.
  • Carichi radiali: Forze orizzontali generate dalla pressione del vento e dall'accelerazione di rotazione.
  • Momenti ribaltanti: La forza di ribaltamento creata quando il braccio si estende verso l'esterno con un carico.

Consolidando questi tre vettori di carico in un unico anello di rotazione a fila singola, otteniamo una soluzione significativamente più compatta e leggera rispetto alle alternative a doppia fila o a rulli incrociati, senza sacrificare l'integrità strutturale. Questa compattezza è fondamentale per ridurre al minimo l'altezza complessiva della piattaforma rotante della gru, migliorando la stabilità e i calcoli del centro di gravità.


Caratteristiche principali progettate per il cantiere

Le gru operano in alcuni degli ambienti più ostili della terra—dalle piattaforme offshore ghiacciate ai polverosi cantieri desertici. I nostri cuscinetti per gru pesanti sono costruiti per resistere:
  1. Tempra ottimizzata della pista di rotolamento: Utilizziamo tecniche avanzate di tempra a induzione per creare uno strato profondo e resistente all'usura sulle piste. Ciò garantisce che il cuscinetto possa sopportare milioni di cicli di rotazione a pieno carico senza sfaldamenti o vaiolatura, un modo comune di guasto nelle alternative più economiche.

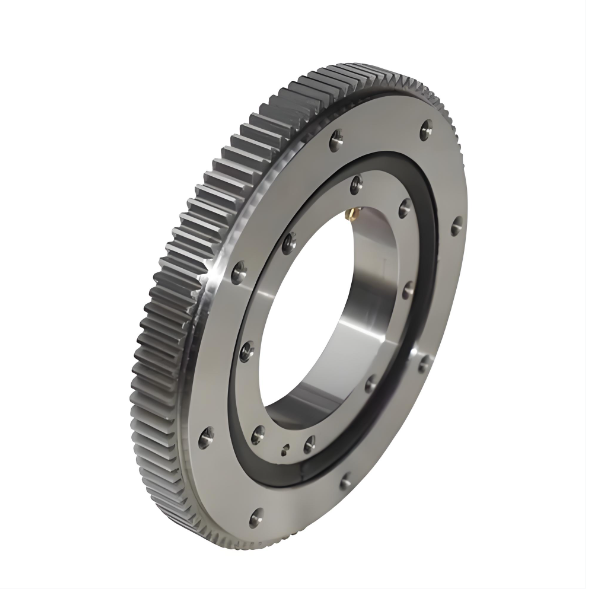

  2. Ingranaggi esterni lavorati con precisione: La maggior parte delle applicazioni per gru richiede un azionamento a ingranaggi esterni. I nostri ingranaggi sono tagliati con alta precisione (Classe DIN 9 o superiore) e temprati per eguagliare la durata della pista. Offriamo opzioni personalizzate per modulo e numero di denti per integrarsi perfettamente con i vostri azionamenti di rotazione o motori idraulici esistenti.
  3. Sistemi di tenuta robusti: Polvere e umidità sono nemiche della rotazione. I nostri cuscinetti presentano tenute a labirinto multiple combinate con tenute a labbro in NBR o Viton di alta qualità. Questo design blocca efficacemente polvere di cemento, sabbia e spruzzi di sale, trattenendo al contempo il grasso, garantendo lunghi intervalli di manutenzione anche in condizioni operative estreme.
  4. Nucleo in acciaio ad alta resistenza: Utilizziamo esclusivamente acciai legati degassati sotto vuoto (come 42CrMo4 e 50Mn) noti per la loro elevata tenacità e resistenza a fatica. Questa scelta di materiale è fondamentale per prevenire guasti catastrofici sotto carichi d'urto, come frenate improvvise o arresti di emergenza.
  5. Opzioni segmentate per grandi diametri: Per gru a torre massicce che richiedono diametri superiori a 2 metri, offriamo design ad anello segmentato. Questi consentono un trasporto più facile e un montaggio in loco, mantenendo al contempo la continuità strutturale di un anello monolitico attraverso giunti lavorati con precisione.


Applicazioni nell'intero spettro delle gru

I nostri cuscinetti a sfere a quattro punti di contatto a fila singola sono la soluzione di riferimento per un'ampia varietà di macchine di sollevamento:
  • Gru a torre: Utilizzati nell'unità di rotazione che collega il traliccio al braccio. Devono sopportare enormi momenti ribaltanti quando il braccio si allunga e si ritrae.
  • Gru mobili telescopiche: Essenziali per la rotazione della struttura superiore, fornendo un controllo fluido per il posizionamento preciso del carico nell'edilizia urbana.
  • Gru cingolate: Supportando l'enorme peso della sovrastruttura sul carro, questi cuscinetti sopportano una rotazione continua su terreni irregolari.
  • Gru galleggianti e navi offshore: Progettati con protezione anticorrosione migliorata per resistere all'esposizione all'acqua salata, gestendo al contempo i carichi dinamici indotti dalle onde.
  • Gru a portale su rotaia (RMG): Facilitano la rotazione dei distanziatori nella logistica portuale, dove affidabilità e operatività sono fondamentali.
