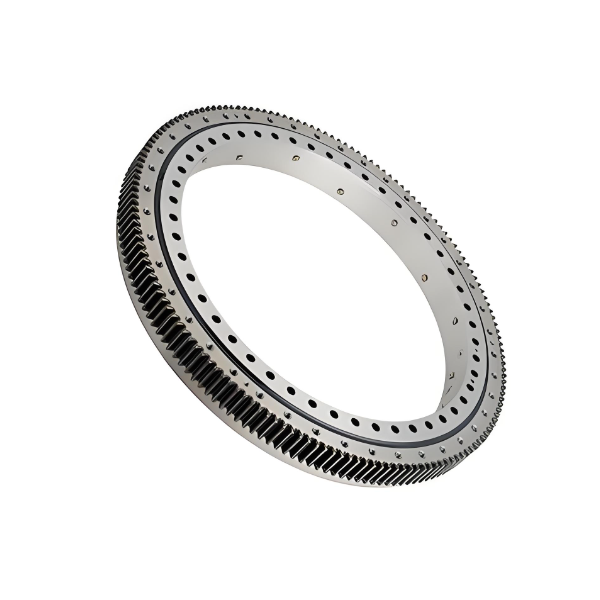

Supporto orientabile a sfere a contatto a quattro punti a fila singola per turbine eoliche

Supporto orientabile a sfere a contatto a quattro punti a fila singola per turbine eoliche
Supporto orientabile a sfere a contatto a quattro punti a fila singola per turbine eoliche Supporto orientabile a sfere a contatto a quattro punti a fila singola per turbine eoliche
    In qualità di produttore Produttore cinese per il settore dell'energia eolica , riconosciamo che un guasto nel sistema di imbardata o passo non significa solo fermo macchina; significa perdita di entrate e stabilità della rete compromessa. La nostra serie ingegnerizzata di cuscinetti a quattro punti di contatto a fila singola è progettata specificamente per gestire gli enormi momenti ribaltanti generati dai carichi eolici, mantenendo al contempo il preciso posizionamento angolare richiesto per la massima cattura di energia. Combiniamo competenza metallurgica con rigorosi standard di qualità per fornire cuscinetti ralla per turbine eoliche che offrono una durata di servizio superiore a 20 anni.
Richiedi un preventivo
Cuscinetto di orientamento personalizzato per cliente spagnolo Cuscinetto di orientamento personalizzato per cliente spagnolo
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Cuscinetto di rotazione personalizzato per cliente del Regno Unito Cuscinetto di rotazione personalizzato per cliente del Regno Unito
Slew bearing for Brazll customer Slew bearing for Brazll customer
Cuscinetto di rotazione per cliente del Brasile Cuscinetto di rotazione per cliente del Brasile
Slewing bearings exported to Russla Slewing bearings exported to Russla
Cuscinetti di rotazione esportati in Russia Cuscinetti di rotazione esportati in Russia
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Cuscinetti di rotazione per cliente degli Stati Uniti Cuscinetti di rotazione per cliente degli Stati Uniti
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Anello di rotazione esportato nel Sud-est asiatico Anello di rotazione esportato nel Sud-est asiatico
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Anello di rotazione esportato nel Sud-ovest asiatico Anello di rotazione esportato nel Sud-ovest asiatico
Slewing ring exported to North America Slewing ring exported to North America
Anello di rotazione esportato in Nord America Anello di rotazione esportato in Nord America
Slewing ring exported to South America Slewing ring exported to South America
Anello di rotazione esportato in Sud America Anello di rotazione esportato in Sud America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Anello di rotazione esportato in Sudafrica Anello di rotazione esportato in Sudafrica
Slew bearing for India customer Slew bearing for India customer


Panoramica del prodotto

La transizione verso l'energia rinnovabile richiede componenti in grado di resistere a decenni di funzionamento incessante in alcuni degli ambienti più ostili del pianeta. Al centro di ogni turbina eolica moderna—che si erga su una pianura onshore o che resista alle raffiche atlantiche offshore—si trova un'interfaccia rotante critica: il supporto ralla a sfere a quattro punti di contatto a fila singola.
In qualità di produttore cinese specializzato per il settore dell'energia eolica, riconosciamo che un guasto nel sistema di imbardata o passo non significa solo fermo macchina; significa perdita di entrate e stabilità della rete compromessa. La nostra serie ingegnerizzata di cuscinetti a quattro punti di contatto a fila singola è progettata specificamente per gestire gli enormi momenti ribaltanti generati dai carichi eolici, mantenendo al contempo il preciso posizionamento angolare richiesto per la massima cattura di energia. Combiniamo competenza metallurgica con rigorosi standard di qualità per fornire cuscinetti ralla per turbine eoliche che offrono una durata di servizio superiore a 20 anni.


Le turbine eoliche operano sotto carichi dinamici e fluttuanti che cambiano direzione costantemente. Il design a sfere a quattro punti di contatto a fila singola è la preferenza del settore sia per i sistemi di imbardata (rotazione della navicella) che di passo (regolazione dell'angolo delle pale) grazie alla sua capacità unica di supportare:
  • Carichi assiali elevati: Dal peso della navicella e del gruppo rotore.
  • Carichi radiali: Indotti dalla pressione del vento e dalle forze gravitazionali sulle pale inclinate.
  • Momenti ribaltanti: Il principale fattore di stress causato dal vento che spinge contro l'area spazzata dal rotore.

Utilizzando una fila singola di sfere che contattano la pista di rotolamento in quattro punti, otteniamo una soluzione compatta e leggera che semplifica la progettazione del mozzo e della navicella senza sacrificare la capacità di carico. Questa efficienza è cruciale man mano che le dimensioni delle turbine aumentano, spingendo i limiti del peso strutturale e dell'altezza della torre.


Caratteristiche principali: Progettato per oltre 20 anni di servizio

Gestire un parco eolico è un investimento a lungo termine. I nostri supporti ralla per turbine eoliche sono ingegnerizzati con caratteristiche che garantiscono longevità e affidabilità:
  • Protezione avanzata dalla corrosione: Per applicazioni offshore, la nebbia salina è una minaccia costante. Applichiamo sistemi di rivestimento multistrato (classificazione C5-M) e utilizziamo elementi di fissaggio in acciaio inossidabile. Le nostre piste di rotolamento presentano spesso placcature specializzate in ossido nero o zinco-nichel per prevenire micro-pitting e ruggine, garantendo l'integrità in ambienti marini.
  • Profili di tempra ottimizzati: Utilizziamo una tempra a induzione precisa per creare un mantello profondo e resistente all'usura sulle piste di rotolamento, mantenendo al contempo un nucleo tenace e duttile. Questa struttura a doppia proprietà assorbe i carichi d'urto delle raffiche di vento e degli eventi di sincronizzazione della rete senza incrinarsi.
  • Precisione degli ingranaggi integrati: Che si tratti di azionamenti di imbardata o meccanismi di passo, i nostri cuscinetti sono dotati di ingranaggi esterni o interni lavorati con precisione. Rispettiamo rigorosi standard di qualità degli ingranaggi DIN/ISO (tipicamente Classe 8 o superiore) per garantire un funzionamento fluido e silenzioso e un perfetto ingranamento con i pignoni di trasmissione, riducendo al minimo l'affaticamento indotto dalle vibrazioni.
  • Tenuta specializzata per condizioni meteorologiche estreme: I nostri sistemi di tenuta sono progettati per tenere fuori umidità, polvere e ghiaccio, trattenendo al contempo la lubrificazione in temperature comprese tra -40°C e +50°C. Offriamo tenute a labirinto con materiali per labbro rinforzati che resistono al degrado UV e al congelamento.
  • Compatibilità con il monitoraggio delle condizioni: Le turbine moderne richiedono manutenzione predittiva. I nostri cuscinetti possono essere equipaggiati con porte sensore e canali per il monitoraggio della temperatura e delle vibrazioni, consentendo agli operatori di rilevare i primi segni di usura prima che si verifichi un guasto catastrofico.


Applicazioni: Alimentare la rivoluzione verde

I nostri anelli ralla a sfere a quattro punti di contatto a fila singola sono impiegati a livello globale in diversi progetti di energia eolica:
  • Parchi eolici onshore: Supportano i sistemi di imbardata in turbine da 2 MW a 6 MW, gestendo direzioni del vento variabili ed effetti di terreno turbolento.
  • Installazioni eoliche offshore: Fondamentali sia per i sistemi di imbardata che di passo in ambienti marini ostili dove l'accesso per la manutenzione è limitato e l'affidabilità è fondamentale. I nostri anelli ralla resistenti alla corrosione sono testati per resistere ad alta salinità e umidità.
  • Turbine a azionamento diretto: Forniscono un supporto robusto per rotori di grande diametro in configurazioni ad azionamento diretto dove il cuscinetto deve gestire una coppia immensa senza cambio.
  • Piattaforme eoliche galleggianti: Progettate per accogliere i carichi dinamici aggiuntivi e i movimenti indotti dall'azione delle onde sulle sottostrutture galleggianti.
  • Sistemi eolici piccoli e distribuiti: Soluzioni scalabili per progetti eolici comunitari e generazione industriale in loco, offrendo affidabilità economicamente vantaggiosa.

Tag: Cuscinetti orientabili a sfere a quattro punti di contatto a fila singola
