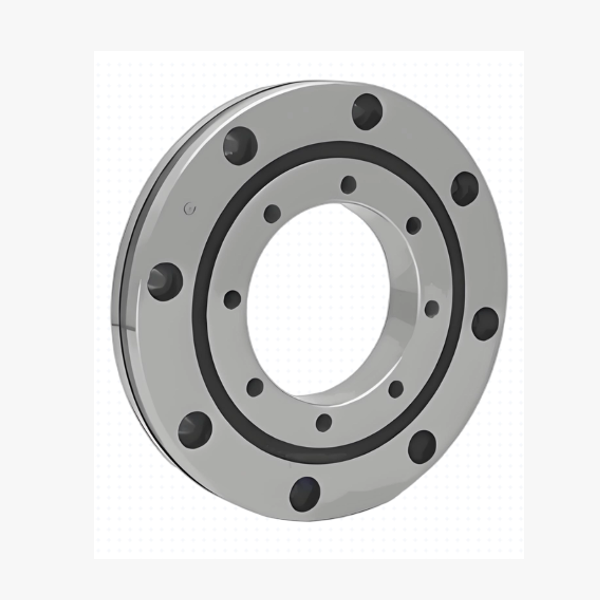

Productoverzicht: Precisietechniek voor de Werkvloer

• Geoptimaliseerde Rollergeometrie: We gebruiken geslepen cilindrische rollen die in afwisselend loodrechte richtingen zijn gerangschikt. Deze configuratie stelt één lagerunit in staat om tegelijkertijd radiale, axiale en momentbelastingen te ondersteunen, waardoor meerdere lagersets overbodig worden en de totale voetafdruk van de draaitafel wordt verkleind.
• Voorgespannen voor Nulspeling: Elk lager ondergaat een nauwkeurig voorspanningsproces tijdens de montage. Door de interne speling zorgvuldig aan te passen, elimineren we alle axiale en radiale speling, waardoor een draaitafellager met hoge stijfheid ontstaat dat bestand is tegen vervorming onder snijkracht. Dit garandeert herhaalbaarheid in het micronbereik.

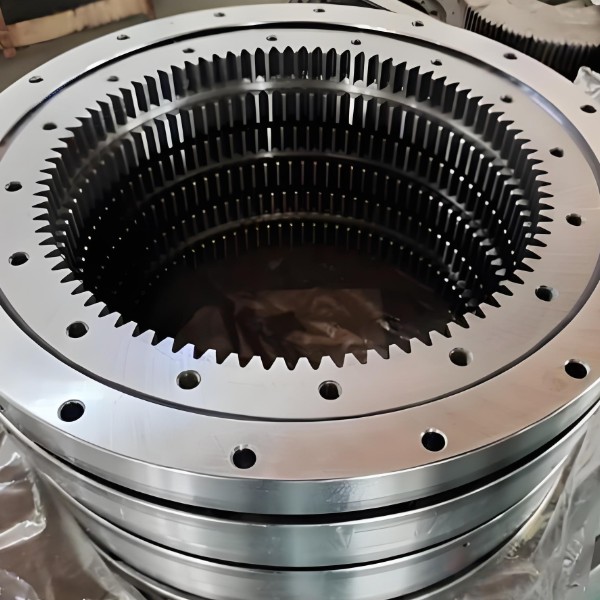

• Geïntegreerde Tandwielopties: Voor direct aangedreven draaitafels bieden we lagers met geïntegreerde inwendige of uitwendige tandwielen. Deze tandwielen zijn hard afgewerkt en geslepen volgens DIN Klasse 5 of beter, wat zorgt voor een soepele ingrijping met de koppelmotor en minimale transmissiefout.
• Ontwerp met Lage Wrijving: Ondanks de hoge voorspanning zorgen onze geoptimaliseerde loopbaangeometrie en hoogwaardige smeringskanalen voor een laag start- en loopkoppel. Dit is cruciaal voor toepassingen met lage wrijving in draailagers waar een soepele, trillingsvrije beweging bij lage snelheden essentieel is voor fijne oppervlakteafwerking.

Belangrijkste Kenmerken: Ontworpen voor Onvervangbare Nauwkeurigheid

• Uitzonderlijke Momentbelastingscapaciteit: Het kruisrollenontwerp biedt tot 3x de momentbelastingscapaciteit van vergelijkbare kogellagers, waardoor het ideaal is voor toepassingen met draaikransen in 5-assige bewerkingscentra waar overhangbelastingen significant zijn.
• Ultralage Speling (< 0,01 mm): Onze productie met strakke toleranties garandeert vrijwel nulspeling, cruciaal voor het behouden van baannauwkeurigheid tijdens complexe 3D-profielbewerking en gelijktijdige 5-assige interpolatie.
• Hoge Rotatienauwkeurigheid: Gefabriceerd volgens P4-kwaliteitsnormen voor kruisrollenlagers (P2 op aanvraag beschikbaar), leveren onze lagers uitzonderlijke slagcontrole, waardoor de spindelas perfect uitgelijnd blijft met het werkstuk.
• Compact & Lichtgewicht: Door meerdere belastingsfuncties te combineren in één compacte unit, stellen we machineontwerpers in staat om lichtere, wendbaardere rotatieassen te creëren zonder concessies te doen aan de structurele integriteit.
• Afgedicht voor Lange Levensduur: Uitgerust met meerlippige afdichtingen en efficiënte vetverdeelkanalen, beschermt onze rotatieoplossing voor gereedschapsmachines tegen binnendringend koelmiddel en spanenverontreiniging, waardoor de levensduur in ruwe werkvloeromgevingen wordt verlengd.

Toepassingen: Aandrijving van de Volgende Generatie CNC-Machines

• 5-Assige Bewerkingscentra: Fungeert als het kernrotatie-element voor A/C-assen in portaalfrezen en verticale bewerkingscentra, waardoor complexe lucht- en ruimtevaart- en matrijzenbouwbewerkingen mogelijk worden.
• CNC Draaitafels: Biedt de basis voor zeer nauwkeurige indexeertafels die worden gebruikt bij de productie van matrijzen en auto-onderdelen.
• Kantelkoppen & Trunnions: Ondersteunt de zware spindelkoppen in kantelkopconfiguraties, wat stabiliteit garandeert tijdens agressieve snijstrategieën.
• Frees-Draaicentra: Vergemakkelijkt de precieze rotatie van de B-as in frees-draaimachines, waardoor volledige bewerking van onderdelen in één opspanning mogelijk wordt.
• Precisie Slijpmachines: Gebruikt in roterende werktafels waar nanometer-niveau oppervlakteafwerkingen vereist zijn, profiterend van de soepele beweging en hoge stijfheid van ons lager.
