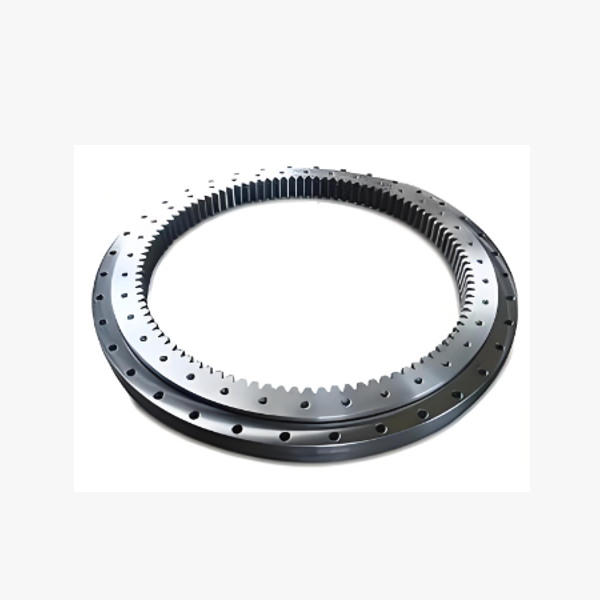

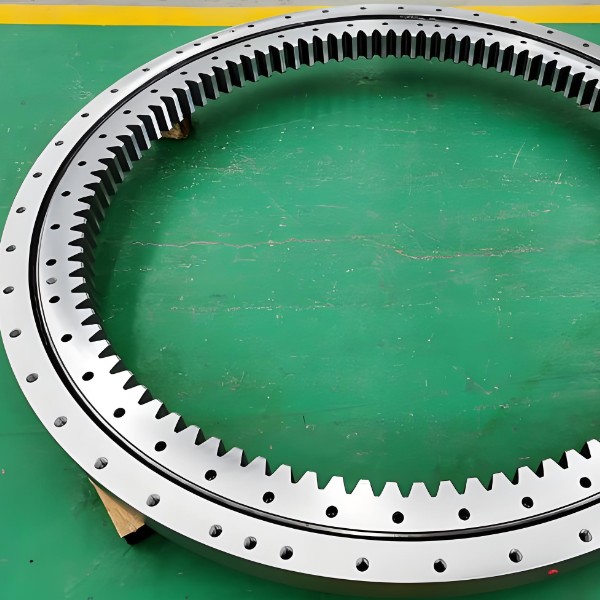

Inwendig vertande gekruiste rollen-draaikranslagers

Inwendig vertande gekruiste rollen-draaikranslagers
Inwendig vertande gekruiste rollen-draaikranslagers Inwendig vertande gekruiste rollen-draaikranslagers Inwendig vertande gekruiste rollen-draaikranslagers

    Bij het ontwerpen van compacte roterende systemen is ruimte de ultieme valuta. Hoewel externe tandwielen gebruikelijk zijn, steken ze vaak voorbij de buitendiameter van het lager, waardoor de totale voetafdruk toeneemt en de tanden worden blootgesteld aan beschadiging. Voor toepassingen zoals collaboratieve robots, gestabiliseerde torens of gesloten indexeertafels is deze externe omvang een nadeel.

    Onze Inwendig vertande gekruiste rollen-draaikranslagers los dit op door de aandrijfinterface naar binnen te verplaatsen. Door precisiegeslepen tanden direct in de binnenring (of soms de buitenring, afhankelijk van de configuratie) te integreren, creëren we een ruimtebesparend inwendig tandlager dat volledig binnen de bestaande omhulling van het systeem past. Dit ontwerp stelt het motorrondsel in staat om van binnenuit of via een centrale opening in te grijpen, wat resulteert in een strakkere, beter beschermde en zeer efficiënte assemblage. Als een gespecialiseerde Chinese fabrikant van inwendige tandlagers , hebben we de kunst van het snijden van inwendige tandwielen op dunwandige ringen verfijnd zonder afbreuk te doen aan de geometrische integriteit van de loopbanen.

Offerte aanvragen
Aangepast slingerlager voor Spaanse klant Aangepast slingerlager voor Spaanse klant
Aangepast draaikranslager voor klant uit Verenigd Koninkrijk Aangepast draaikranslager voor klant uit Verenigd Koninkrijk
Draaikranslager voor klant uit Brazilië Draaikranslager voor klant uit Brazilië
Draaikranslagers geëxporteerd naar Rusland Draaikranslagers geëxporteerd naar Rusland
Draaikranslagers voor klant uit Verenigde Staten Draaikranslagers voor klant uit Verenigde Staten
Draaikrans geëxporteerd naar Zuidoost-Azië Draaikrans geëxporteerd naar Zuidoost-Azië
Draaikrans geëxporteerd naar Zuidwest-Azië Draaikrans geëxporteerd naar Zuidwest-Azië
Draaikrans geëxporteerd naar Noord-Amerika Draaikrans geëxporteerd naar Noord-Amerika
Draaikrans geëxporteerd naar Zuid-Amerika Draaikrans geëxporteerd naar Zuid-Amerika
Draaikrans geëxporteerd naar Zuid-Afrika Draaikrans geëxporteerd naar Zuid-Afrika
Draaikranslager voor klant uit India Draaikranslager voor klant uit India
Draaikranslager voor klant uit Latijns-Amerika Draaikranslager voor klant uit Latijns-Amerika
Draaikranslager voor klant uit Türkiye Draaikranslager voor klant uit Türkiye
Draaikranslager voor klant uit Oezbekistan Draaikranslager voor klant uit Oezbekistan
Draaikrans geëxporteerd naar Zuid-Korea Draaikrans geëxporteerd naar Zuid-Korea
Draaikrans geëxporteerd naar Mexico Draaikrans geëxporteerd naar Mexico
Aangepast draaikranslager voor klant uit Mexico Aangepast draaikranslager voor klant uit Mexico
Aangepast draaikranslager voor klant uit Italië Aangepast draaikranslager voor klant uit Italië
Aangepast draaikranslager voor klant uit Vietnam Aangepast draaikranslager voor klant uit Vietnam
Draaikranslager voor klant uit Europa Draaikranslager voor klant uit Europa


Productdiepgaande analyse: Techniek van de Binnenste Aandrijving

Het vervaardigen van een inwendig tandwiel kruisrol slingerlager brengt unieke uitdagingen met zich mee, met name bij het handhaven van de concentriciteit tussen de steekcirkel van het tandwiel en de lagerbaan na warmtebehandeling.
  • Precisie Inwendig Tandwielsnijden: We gebruiken geavanceerde CNC-vorm- en schaafprocessen om inwendige tanden te snijden met DIN Klasse 5 of 6 nauwkeurigheid. In tegenstelling tot getrokken tandwielen die spanning kunnen veroorzaken, zorgen onze slijp- en afwerkingsmethoden voor soepel ingrijpen en minimale geluidsproductie, essentieel voor een precisie inwendig tandwiel draaiaandrijving.
  • Geïntegreerde Structurele Integriteit: De tandwieltanden zijn geen toevoeging; ze zijn een integraal onderdeel van de geharde lagerring. Deze monolithische constructie zorgt ervoor dat koppel direct wordt overgebracht op de rolelementen zonder tussenliggende interfaces die speling of buiging kunnen introduceren.
  • Hoge Momentstijfheid: Zoals alle kruisrolontwerpen gebruiken onze hogekoppel gesloten roterende tafellagers cilindrische rollen die onder 90 graden zijn gerangschikt. Dit biedt superieure weerstand tegen kantelmomenten, waardoor ze ideaal zijn voor uitkragende belastingen waar stabiliteit van het grootste belang is.
  • Beschermde Tandwielinterface: Door het tandwiel intern te plaatsen, worden de tanden beschermd tegen stof, spanen en accidentele stoten. Dit vermindert slijtage aanzienlijk en verlengt onderhoudsintervallen, een belangrijk voordeel voor torenrotatiemechanismen die in zware veldomstandigheden werken.
  • Nulspeling Prestatie: Door precieze voorspanning van de rollenset en strikte controle van tandwielspeling tijdens de productie, leveren we een nulspeling inwendige tandringoplossing die essentieel is voor herhalingsnauwkeurige positioneringstaken.


Belangrijkste Kenmerken: Efficiëntie Verborgen Binnenin

  • Ultra-compacte voetafdruk: Het inwendige tandwielontwerp elimineert externe oversteken, waardoor de kleinst mogelijke systeemdiameter mogelijk is. Perfect voor ruimtebesparende inwendige tandlagertoepassingen in dichte robotcellen.
  • Direct Drive Klaar: Geoptimaliseerd voor koppeling met frameloze koppelmotoren, waardoor een hoge dynamische respons mogelijk wordt en de noodzaak voor omvangrijke versnellingsbakken wordt geëlimineerd.
  • Superieure Lastverdeling: De inwendige tandwielgeometrie maakt een grotere effectieve steekdiameter mogelijk ten opzichte van de lagergrootte, wat de koppelcapaciteit verbetert en de belasting op individuele tanden vermindert.
  • Verbeterde Duurzaamheid: Beschermde tanden betekenen minder verontreiniging en een lager risico op schade tijdens hantering of bediening, wat zorgt voor langdurige betrouwbaarheid voor uw op maat gemaakte gesloten roterende oplossing.
  • Aanpasbare Modules: We bieden een breed scala aan modules en drukhoeken om aan uw specifieke motorrondselvereisten te voldoen, wat zorgt voor optimale efficiëntie en levensduur.


Toepassingen: Waar Compactheid Kracht Ontmoet

Onze inwendige tandwiel kruisrol slingerlagers zijn de voorkeurskeuze voor ingenieurs die hoge-dichtheid roterende systemen ontwerpen:
  • Collaboratieve & Industriële Robots: Ideaal voor pols- en ellebooggewrichten waar een slank profiel nodig is om botsingen te voorkomen en de werkruimte te maximaliseren.
  • Defensie & Beveiligingstorens: Gebruikt in cameragimbals en wapenstations waar een laagprofiel, beschermd aandrijfsysteem cruciaal is voor overlevingskansen en aerodynamica.
  • Medische Beeldvorming: Essentieel voor CT- en MRI-portaalrotatiesystemen waar soepele, stille en compacte beweging vereist is in krappe scanneropeningen.
  • Halfgeleiderapparatuur: Ingezet in waferhandlers en -uitrichters waar ruimte beperkt is en precisie niet onderhandelbaar is.
  • Geautomatiseerde Magazijnen: Perfect voor compacte roterende actuatoren in AGV's en sorteerders die in nauwe gangen werken.
