Waarom het Enkele-rij Vierpuntscontact Ontwerp Domineert in Kraantoepassingen
De "vierpuntscontact" geometrie is niet alleen een marketingterm; het is een mechanische noodzaak voor kranen. In dit ontwerp maakt een enkele rij kogels contact met de loopbaan op vier afzonderlijke punten (twee op de binnenring, twee op de buitenring). Deze unieke opstelling stelt één lager in staat om gelijktijdig te ondersteunen:
-
Axiale belastingen: Het immense verticale gewicht van de giek, contragewichten en lading.
-
Radiale belastingen: Horizontale krachten gegenereerd door winddruk en draaiversnelling.
-
Kantelmomenten: De kantelkracht die ontstaat wanneer de giek met een last naar buiten uitsteekt.
Door deze drie belastingsvectoren te consolideren in een enkele-rij draaikrans, bereiken we een aanzienlijk compactere en lichtere oplossing vergeleken met dubbele-rij of kruisrol alternatieven, zonder structurele integriteit op te offeren. Deze compactheid is cruciaal voor het minimaliseren van de totale hoogte van de kraandraaischijf, wat de stabiliteit en berekeningen van het zwaartepunt verbetert.
Belangrijke Kenmerken Ontworpen voor de Bouwplaats
Kranen werken in enkele van de zwaarste omgevingen op aarde—van vrieskoude offshore platforms tot stoffige woestijnbouwplaatsen. Onze zware kraanlagers zijn gebouwd om te overleven:
-
Geoptimaliseerde loopbaanharding: Wij gebruiken geavanceerde inductiehardingstechnieken om een diepe, slijtvaste laag op de loopbanen te creëren. Dit zorgt ervoor dat het lager miljoenen rotatiecycli onder volledige belasting kan weerstaan zonder schilfering of putvorming, een veelvoorkomende faalmodus bij goedkopere alternatieven.
-

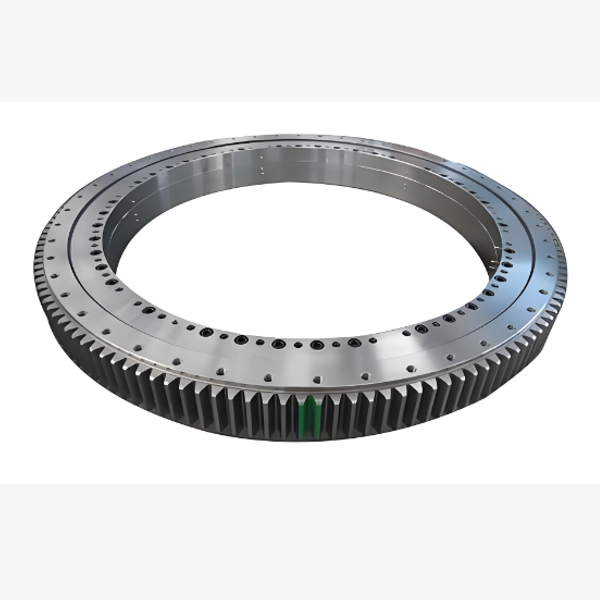

Precisiebewerkte externe tandwielen: De meeste kraantoepassingen vereisen een externe tandwielaandrijving. Onze tandwielen worden met hoge precisie gesneden (DIN Klasse 9 of beter) en gehard om de duurzaamheid van de loopbaan te evenaren. Wij bieden opties voor aangepaste module en tandental om naadloos te integreren met uw bestaande draaiaandrijvingen of hydraulische motoren.
-
Robuuste afdichtingssystemen: Stof en vocht zijn de vijanden van rotatie. Onze lagers zijn voorzien van multi-labyrint afdichtingen gecombineerd met hoogwaardige NBR- of Viton-lipafdichtingen. Dit ontwerp blokkeert effectief betonstof, zand en zoutsproei, terwijl vet wordt vastgehouden, wat zorgt voor lange onderhoudsintervallen, zelfs in extreme werkomstandigheden.
-
Hoogsterkte stalen kern: Wij gebruiken uitsluitend vacuüm-ontgaste legeringsstalen (zoals 42CrMo4 en 50Mn), bekend om hun hoge taaiheid en vermoeiingsweerstand. Deze materiaalkeuze is cruciaal voor het voorkomen van catastrofale breuk onder schokbelastingen, zoals plotseling remmen of noodstops.
-
Gesegmenteerde opties voor grote diameters: Voor enorme torenkranen die diameters van meer dan 2 meter vereisen, bieden wij gesegmenteerde ringontwerpen. Deze maken eenvoudiger transport en montage ter plaatse mogelijk, terwijl de structurele continuïteit van een monolithische ring behouden blijft via precisiebewerkte verbindingen.
Toepassingen in het Hele Kraanspectrum
Onze enkele-rij vierpuntscontact kogellagers zijn de ideale oplossing voor een breed scala aan hefmachines:
-
Torenkranen: Gebruikt in de draaieenheid die de mast met de giek verbindt. Ze moeten enorme kantelmomenten aan kunnen terwijl de giek uitschuift en intrekt.
-
Mobiele telescoopkranen: Essentieel voor de rotatie van de bovenstructuur, die soepele besturing biedt voor nauwkeurige lastplaatsing in stedelijke bouw.
-
Rupskranen: Ondersteunen het immense gewicht van de bovenbouw op het onderstel; deze lagers doorstaan continue rotatie op oneffen terrein.
-
Drijvende kranen en offshore vaartuigen: Ontworpen met verbeterde corrosiebescherming om blootstelling aan zout water te weerstaan, terwijl dynamische golfgeïnduceerde belastingen worden opgevangen.
-
Spoorgebonden portaalkranen (RMG): Faciliteren van de rotatie van spreaders in havenlogistiek, waar betrouwbaarheid en uptime van het grootste belang zijn.
