Productintroductie

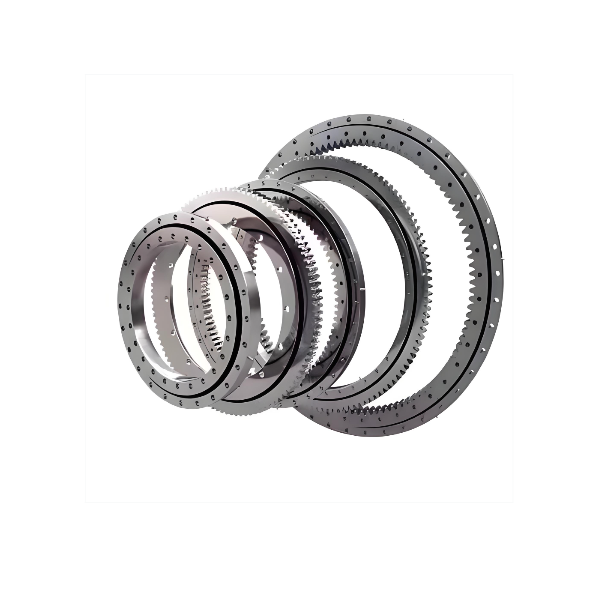

In de veeleisende wereld van grondverzet hangt de productiviteit van een graafmachine af van één kritieke beweging: de zwaai. Of het nu gaat om het graven van een fundering in stedelijke bouw of het verplaatsen van tonnen overburden in een mijn, fungeert het zwenklager als de vitale interface tussen de bovenstructuur en het onderstel. Voor de meeste moderne hydraulische graafmachines – van compacte minigravers tot enorme machines van 50 ton – is de industriestandaard voor efficiëntie en betrouwbaarheid het enkelrijige vierpuntscontactkogellager.

Als toegewijde Chinese fabrikant van zware graafcomponenten begrijpen we dat dit niet zomaar een lager is; het is de stabiliteitsanker van de machine. Onze gespecialiseerde serie is ontworpen om de brutale combinatie van hoge kantelmomenten, axiale belastingen van de giek en bak, en ernstige schokbelastingen tijdens plotseling stoppen of hard graven te weerstaan. We verkopen niet alleen onderdelen; we leveren het rotatievertrouwen dat uw vloot nodig heeft om 24/7 te werken.


Waarom enkelrijig vierpuntscontact de graafmachinestandaard is

De geometrie van een enkelrijig vierpuntscontactkogellager is uniek geschikt voor graafmachinetoepassingen. In tegenstelling tot dubbelrijige ontwerpen die omvangrijker kunnen zijn, gebruikt deze configuratie een enkele rij kogels die op vier afzonderlijke punten contact maakt met de loopbaan (twee op de binnenring, twee op de buitenring). Dit ontwerp biedt drie doorslaggevende voordelen voor graafmachines:
  1. Compact en lichtgewicht: Het zorgt voor een lager profiel van de swingcirkel, verlaagt het zwaartepunt van de machine en verbetert de algehele stabiliteit – een kritieke factor bij het werken op oneffen terrein of steile hellingen.
  2. Meerrichtingsbelastingscapaciteit: Het verwerkt naadloos gelijktijdige axiale, radiale en kantelbelastingen. Dit betekent dat één lager vervangt wat anders een complexe assemblage van meerdere lagers zou vereisen.
  3. Hogesnelheidszwenking: De geoptimaliseerde kogelcirculatie en verminderde wrijving zorgen voor hogere zwaaisnelheden, waardoor operators sneller kunnen cycleren en meer materiaal per uur kunnen verplaatsen.


Belangrijkste functies gebouwd voor de graafcyclus

Graafmachines worden geconfronteerd met enkele van de zwaarste bedrijfsomstandigheden die denkbaar zijn. Onze graafmachines swingcirkels zijn gebouwd met specifieke functies om de bouwplaats te overleven:

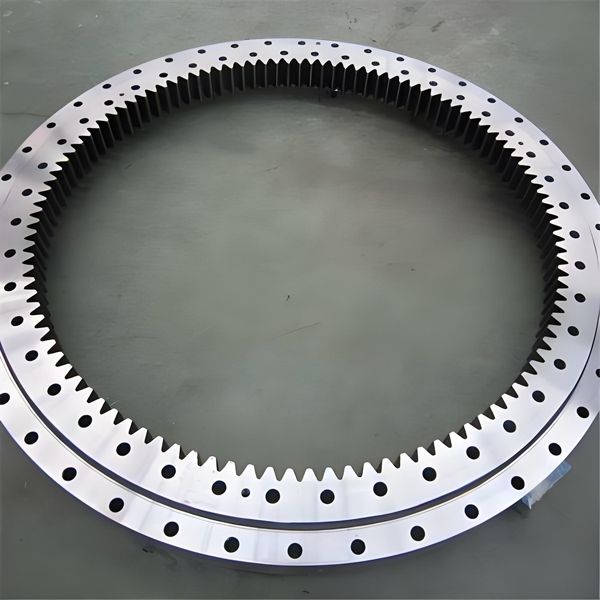

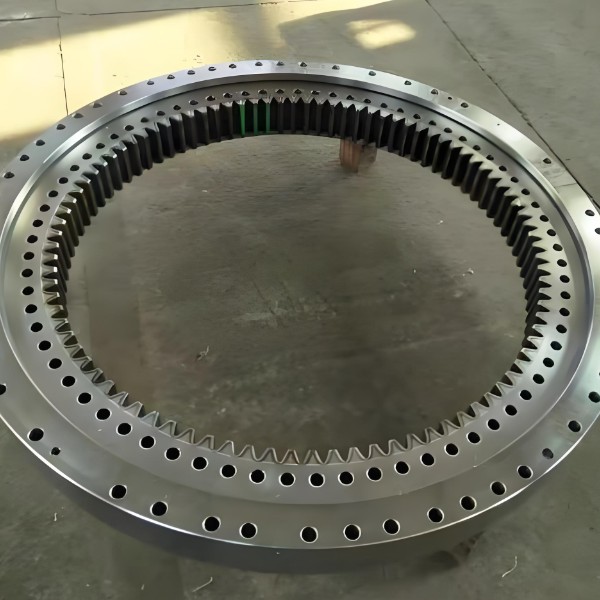

  • Geïntegreerde tandwielopties (intern of extern): De meeste graafmachines gebruiken een interne tandwielopstelling om de tanden te beschermen tegen vuil, hoewel externe tandwielen beschikbaar zijn voor specifieke modellen. We bewerken deze tandwielen volgens nauwkeurige DIN-normen, wat zorgt voor een perfecte ingreep met uw zwenkmotorrondsel voor soepele, geluidsvrije werking.
  • Schokbestendige verharding: Graven brengt constante impact met zich mee. We gebruiken een gespecialiseerd inductiehardingsproces op de loopbanen en tandwieltanden, waardoor een diepe geharde laag (HRC 55-60) ontstaat die bestand is tegen putjesvorming en afschilfering, zelfs onder extreme schokbelastingen. De kern blijft taai om barsten te voorkomen.
  • Zware afdichting: Modder, water en schurend stof zijn constante bedreigingen. Onze lagers zijn voorzien van robuuste meerstaps labyrintafdichtingen gecombineerd met hoogwaardige rubberen lipafdichtingen. Dit systeem houdt verontreinigingen buiten en vet met hoge viscositeit binnen, wat de onderhoudsintervallen aanzienlijk verlengt.
  • Geoptimaliseerde montage-interfaces: We ontwerpen onze boutgatpatronen en montageoppervlakken perfect volgens OEM-specificaties, wat zorgt voor een directe pasvorm voor grote merken (CAT, Komatsu, Hitachi, Volvo, etc.) en aftermarket-vervangingen zonder aanpassingen.
  • Hoogsterkte gelegeerd staal: We gebruiken uitsluitend vacuüm ontgast 42CrMo4 en 50Mn staal, wat de treksterkte biedt die nodig is om vervorming onder het enorme gewicht van de bovenstructuur te weerstaan.


Toepassingen in het graafmachinespectrum

Onze enkelrijige vierpuntscontactkogellagers zijn veelzijdig genoeg om het volledige scala aan graafmachines te ondersteunen:
  • Mini- en compactgraafmachines (1-6 ton): Waar ruimte schaars is, bieden onze dunne doorsnede lagers de nodige belastingscapaciteit zonder massa toe te voegen, ideaal voor stedelijke renovatie en landschapsarchitectuur.
  • Middelgrote hydraulische graafmachines (7-25 ton): De werkpaarden van de bouw. Onze lagers verwerken de dynamische belastingen van graven, tillen en vrachtwagenladen met precisie.
  • Grote mijnbouwgraafmachines (30+ ton): Ontworpen voor continue zware cycli, ondersteunen onze lagers met grote diameter enorme laadvermogens en weerstaan vermoeiing in steengroeven en mijnbouwomgevingen.
  • Gespecialiseerde aanbouwdelen: Ook geschikt voor roterende grijpers, duimactuators en kantelrotoren waar een compact, hoogmoment lager vereist is.
  • Amfibie- en langeafstandsgraafmachines: Aangepaste afdichting en materiaalbehandelingen stellen onze lagers in staat te presteren in moerassige, ondergedompelde of verreikende omstandigheden.
