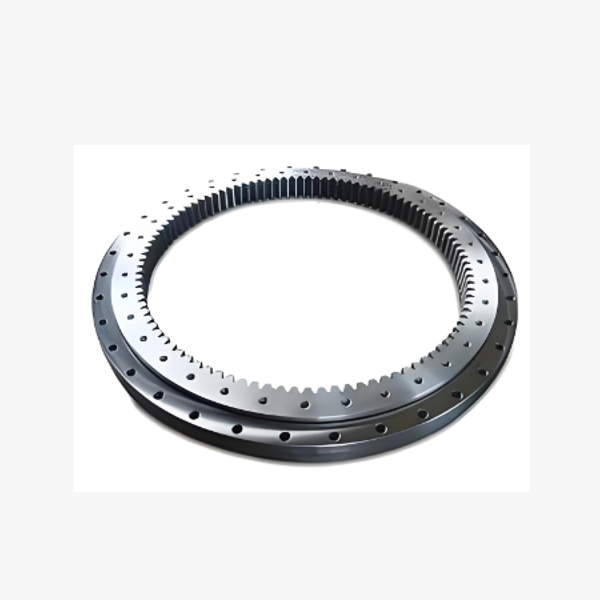

İç Dişli Çapraz Makaralı Döner Rulmanlar

İç Dişli Çapraz Makaralı Döner Rulmanlar
İç Dişli Çapraz Makaralı Döner Rulmanlar İç Dişli Çapraz Makaralı Döner Rulmanlar İç Dişli Çapraz Makaralı Döner Rulmanlar

    Kompakt döner sistemler tasarlarken, alan en önemli unsurdur. Dış dişliler yaygın olmakla birlikte, genellikle yatağın dış çapının ötesine taşarak toplam ayak izini artırır ve dişleri hasara karşı açıkta bırakır. İşbirlikçi robotlar, stabilize taretler veya kapalı indeksleme tablaları gibi uygulamalarda bu dış hacim bir dezavantajdır.

    Bizim İç Dişli Çapraz Makaralı Döner Rulmanlar tahrik arayüzünü içe taşıyarak çözün. Hassas işlenmiş dişleri doğrudan iç halkaya (veya konfigürasyona bağlı olarak bazen dış halkaya) entegre ederek bir yer tasarrufu sağlayan iç dişli yatağı oluştururuz. Bu yatak, sistemin mevcut sınırlarına tamamen sığar. Bu tasarım, motor pinyonunun içeriden veya merkezi bir açıklıktan kavramasına olanak tanıyarak daha şık, daha korumalı ve oldukça verimli bir düzenek elde edilmesini sağlar. Uzmanlaşmış bir Çin iç dişli yatak üreticisi olarak, ince cidarlı halkalara iç dişli açma sanatını, bileziklerin geometrik bütünlüğünden ödün vermeden geliştirdik.

Fiyat Teklifi Alın
İspanya müşterisi için özel döner rulman İspanya müşterisi için özel döner rulman
Birleşik Krallık müşterisi için özel döner rulman Birleşik Krallık müşterisi için özel döner rulman
Brazll müşterisi için döner rulman Brazll müşterisi için döner rulman
Russla'ya ihraç edilen döner rulmanlar Russla'ya ihraç edilen döner rulmanlar
Amerika Birleşik Devletleri müşterisi için döner rulmanlar Amerika Birleşik Devletleri müşterisi için döner rulmanlar
Güneydoğu Asya'ya ihraç edilen döner halka Güneydoğu Asya'ya ihraç edilen döner halka
Güneybatı Asya'ya ihraç edilen döner halka Güneybatı Asya'ya ihraç edilen döner halka
Kuzey Amerika'ya ihraç edilen döner halka Kuzey Amerika'ya ihraç edilen döner halka
Güney Amerika'ya ihraç edilen döner halka Güney Amerika'ya ihraç edilen döner halka
Güney Afrika'ya ihraç edilen döner halka Güney Afrika'ya ihraç edilen döner halka
Hindistan müşterisi için döner rulman Hindistan müşterisi için döner rulman
Latin Amerika müşterisi için döner rulman Latin Amerika müşterisi için döner rulman
Türkiye müşterisi için döner rulman Türkiye müşterisi için döner rulman
Özbekistan müşterisi için döner rulman Özbekistan müşterisi için döner rulman
Güney Kore'ye ihraç edilen döner halka Güney Kore'ye ihraç edilen döner halka
Meksika'ya ihraç edilen döner halka Meksika'ya ihraç edilen döner halka
Meksika müşterisi için özel döner rulman Meksika müşterisi için özel döner rulman
İtalya müşterisi için özel döner rulman İtalya müşterisi için özel döner rulman
Vietnam müşterisi için özel döner rulman Vietnam müşterisi için özel döner rulman
Avrupa müşterisi için döner rulman Avrupa müşterisi için döner rulman


Ürün Derinlemesine İncelemesi: İç Tahrikin Mühendisliği

Bir iç dişli çapraz makaralı döner tabla yatağı üretmek, özellikle ısıl işlem sonrası dişli adım dairesi ile yatak bileziği arasındaki eşmerkezliliği korumak açısından benzersiz zorluklar sunar.
  • Hassas İç Dişli Kesimi: DIN Sınıf 5 veya 6 doğrulukta iç dişler kesmek için gelişmiş CNC tıraşlama ve sıyırma işlemleri kullanıyoruz. Strese neden olabilen broşlanmış dişlilerin aksine, taşlama ve bitirme yöntemlerimiz yumuşak kavrama ve minimum gürültü sağlar; bu, hassas bir iç dişli döner tahrik için kritik öneme sahiptir.
  • Entegre Yapısal Bütünlük: Dişliler sonradan eklenen bir parça değildir; sertleştirilmiş yatak halkasının ayrılmaz bir parçasıdır. Bu monolitik yapı, torkun doğrudan yuvarlanma elemanlarına, boşluk veya esneme oluşturabilecek ara yüzler olmadan iletilmesini sağlar.
  • Yüksek Moment Rijitliği: Tüm çapraz makaralı tasarımlar gibi, yüksek torklu kapalı döner tabla rulmanlarımız da 90 derece açıyla yerleştirilmiş silindirik makaralar kullanır. Bu, eğilme momentlerine karşı üstün direnç sağlayarak, denge kritik olan konsol yükler için idealdir.
  • Korumalı Dişli Arayüzü: Dişlileri içe yerleştirerek, toz, talaş ve kazara darbelerden korunmuş olur. Bu, aşınmayı önemli ölçüde azaltır ve bakım aralıklarını uzatır; zorlu saha koşullarında çalışan taret döndürme mekanizmaları için önemli bir avantajdır.
  • Sıfır Boşluk Performansı: Makara setinin hassas ön yüklenmesi ve üretim sırasında dişli boşluğunun sıkı kontrolü sayesinde, yüksek tekrarlanabilirlik gerektiren konumlandırma görevleri için gerekli olan sıfır boşluklu iç dişli halka çözümü sunuyoruz.


Ana Özellikler: İçte Gizlenmiş Verimlilik

  • Ultra Kompakt Ayak İzi: İç dişli tasarımı, dış çıkıntıları ortadan kaldırarak mümkün olan en küçük sistem çapına olanak tanır. Yoğun robotik hücrelerde yer tasarrufu sağlayan iç dişli yatak uygulamaları için mükemmeldir.
  • Doğrudan Tahrike Hazır: Çerçevesiz tork motorlarıyla bağlantı için optimize edilmiştir, yüksek dinamik yanıt sağlar ve hacimli dişli kutularına olan ihtiyacı ortadan kaldırır.
  • Üstün Yük Dağılımı: İç dişli geometrisi, yatak boyutuna göre daha büyük bir etkili adım çapına izin vererek tork kapasitesini artırır ve tek tek dişler üzerindeki yükü azaltır.
  • Gelişmiş Dayanıklılık: Korunan dişler, kullanım veya çalışma sırasında daha az kirlenme ve daha düşük hasar riski anlamına gelir; özel kapalı döner çözümünüz için uzun vadeli güvenilirlik sağlar.
  • Özelleştirilebilir Modüller: Özel motor pinyon gereksinimlerinize uyacak şekilde geniş bir modül ve basınç açısı yelpazesi sunuyor, optimum verimlilik ve kullanım ömrü sağlıyoruz.


Uygulamalar: Kompaktlığın Güçle Buluştuğu Yer

İç dişli çapraz makaralı döner tabla rulmanlarımız, yüksek yoğunluklu döner sistemler tasarlayan mühendisler için tercih edilen seçenektir:
  • İşbirlikçi ve Endüstriyel Robotlar: Çarpışmaları önlemek ve çalışma alanını maksimize etmek için ince bir profil gereken bilek ve dirsek eklemleri için idealdir.
  • Savunma ve Güvenlik Taretleri: Hayatta kalma ve aerodinamik için düşük profilli, korumalı tahrik sisteminin kritik olduğu kamera gimballeri ve silah istasyonlarında kullanılır.
  • Tıbbi Görüntüleme: Dar tarayıcı boşlukları içinde düzgün, sessiz ve kompakt hareket gerektiren BT ve MR gantri döndürme sistemleri için gereklidir.
  • Yarı İletken Ekipmanları: Alanın sınırlı olduğu ve hassasiyetin tartışılmaz olduğu gofret taşıyıcılar ve hizalayıcılarda kullanılır.
  • Otomatik Depolama: Dar koridorlarda çalışan AGV'ler ve ayırma robotlarındaki kompakt döner aktüatörler için mükemmeldir.
