Einreihige Vierpunkt-Kugellager für Bagger

Schwenklager

– fungiert als die wesentliche Schnittstelle zwischen Oberwagen und Unterwagen. Für die meisten modernen Hydraulikbagger – von kompakten Mini-Baggern bis hin zu massiven 50-Tonnen-Maschinen – ist der Industriestandard für Effizienz und Zuverlässigkeit das

Einreihige Vierpunkt-Kugellager

Angebot anfordern

Kundenspezifische Schwenkverbindung für Kunden aus Spanien

Kundenspezifische Schwenkverbindung für Kunden aus dem Vereinigten Königreich

Schwenklager für Kunden in Brasilien

Schwenklager exportiert nach Russland

Schwenklager für Kunden in den USA

Schwenkring exportiert nach Südostasien

Schwenkring exportiert nach Südwestasien

Schwenkring exportiert nach Nordamerika

Schwenkring exportiert nach Südamerika

Schwenkring exportiert nach Südafrika

Schwenklager für Kunden in Indien

Schwenklager für Kunden in Lateinamerika

Schwenklager für Kunden in Türkiye

Schwenklager für Kunden in Usbekistan

Schwenkring exportiert nach Südkorea

Schwenkring exportiert nach Mexiko

Kundenspezifisches Schwenklager für Kunden in Mexiko

Kundenspezifisches Schwenklager für Kunden in Italien

Kundenspezifisches Schwenklager für Kunden in Vietnam

Schwenklager für Kunden in Europa

Als professioneller Hersteller von ZZ-Drehverbindungen sind wir auf die Produktion von hochleistungsfähigen Drehkränzen für Erntemaschinenkabinen spezialisiert, die den anspruchsvollen Anforderungen moderner Landmaschinen gerecht werden. Unsere präzisionsgefertigten Lager gewährleisten eine reibungslose, zuverlässige Drehung der Erntemaschinenkabinen und verbessern den Bedienkomfort sowie die Maschineneffizienz unter de

In der anspruchsvollen Welt der Erdbewegung hängt die Produktivität eines Baggers von einer entscheidenden Bewegung ab: dem Schwenken. Ob beim Ausheben einer Baugrube im städtischen Bauwesen oder beim Bewegen von Tonnen Abraum in einem Bergwerk – das Schwenklager fungiert als die wesentliche Schnittstelle zwischen Oberwagen und Unterwagen. Für die meisten modernen Hydraulikbagger – von kompakten Mini-Baggern bis hin zu massiven 50-Tonnen-Maschinen – ist der Industriestandard für Effizienz und Zuverlässigkeit das einreihige Vierpunkt-Kugellager.

Als spezialisierter chinesischer Hersteller von Schwerlast-Baggerkomponenten wissen wir, dass dies nicht nur ein Lager ist; es ist der Stabilitätsanker der Maschine. Unsere Spezialserie ist so konstruiert, dass sie der brutalen Kombination aus hohen Kippmomenten, Axiallasten von Ausleger und Löffel sowie schweren Stoßbelastungen standhält, die bei plötzlichen Stopps oder hartem Graben entstehen. Wir verkaufen nicht nur Teile; wir liefern die Drehsicherheit, die Ihre Flotte für den 24/7-Betrieb benötigt.

Warum das einreihige Vierpunkt-Kugellager der Baggerstandard ist

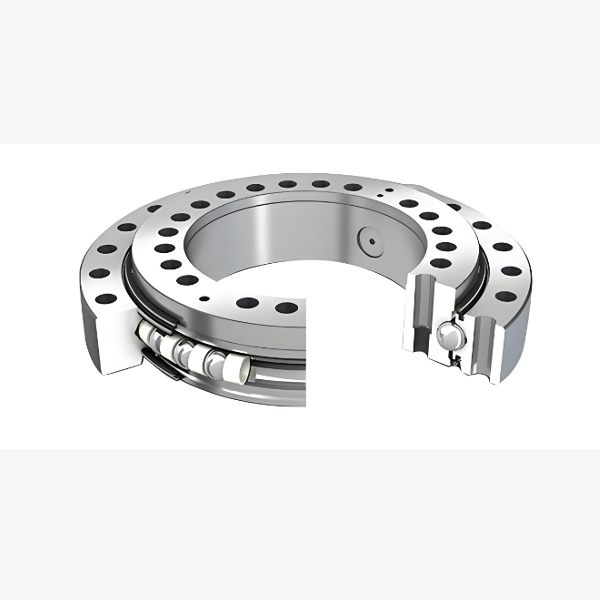

Die Geometrie eines einreihigen Vierpunkt-Kugellagers ist für Baggeranwendungen einzigartig geeignet. Im Gegensatz zu zweireihigen Ausführungen, die sperriger sein können, verwendet diese Konfiguration eine einzelne Kugelreihe, die die Laufbahn an vier verschiedenen Punkten berührt (zwei am Innenring, zwei am Außenring). Dieses Design bietet drei entscheidende Vorteile für Bagger:

Kompakt & Leicht: Es ermöglicht einen niedrigeren Drehkranz und senkt so den Schwerpunkt der Maschine, was die Gesamtstabilität verbessert – ein entscheidender Faktor bei Arbeiten auf unebenem Gelände oder steilen Hängen.
Mehrdirektionale Lastaufnahme: Es bewältigt nahtlos gleichzeitige axiale, radiale und kippende Momentlasten. Das bedeutet, dass ein Lager das ersetzt, was sonst eine komplexe Baugruppe aus mehreren Lagern erfordern würde.
Hochgeschwindigkeits-Schwenken: Die optimierte Kugelzirkulation und der reduzierte Reibungswiderstand ermöglichen schnellere Schwenkgeschwindigkeiten, sodass Bediener schnellere Arbeitszyklen erzielen und mehr Material pro Stunde bewegen können.

Wichtige Merkmale, ausgelegt für den Grabezyklus

Bagger sind einigen der härtesten Betriebsbedingungen ausgesetzt, die man sich vorstellen kann. Unsere Bagger-Drehkränze sind mit spezifischen Merkmalen gebaut, um auf der Baustelle zu überleben:

Integrierte Verzahnungsoptionen (Innen- oder Außenverzahnung): Die meisten Bagger verwenden eine Innenverzahnung, um die Zähne vor Schmutz zu schützen, obwohl für bestimmte Modelle auch Außenverzahnungen erhältlich sind. Wir fertigen diese Verzahnungen nach präzisen DIN-Normen und gewährleisten so einen perfekten Eingriff mit Ihrem Schwenkmotorritzel für einen sanften, geräuscharmen Betrieb.
Schockbeständige Härtung: Graben bedeutet ständige Stöße. Wir verwenden einen speziellen Induktionshärteprozess für die Laufbahnen und Zahnflanken, der eine tiefe gehärtete Schicht (HRC 55-60) erzeugt, die selbst unter extremen Stoßbelastungen gegen Grübchenbildung und Abblättern beständig ist. Der Kern bleibt zäh, um Rissbildung zu verhindern.
Schwerlast-Abdichtung: Schlamm, Wasser und abrasive Stäube sind ständige Bedrohungen. Unsere Lager verfügen über robuste mehrstufige Labyrinthdichtungen in Kombination mit hochwertigen Gummi-Lippendichtungen. Dieses System hält Verunreinigungen fern und hält hochviskoses Fett im Inneren, was die Wartungsintervalle erheblich verlängert.
Optimierte Montageschnittstellen: Wir konstruieren unsere Lochbilder und Auflageflächen so, dass sie genau den OEM-Spezifikationen entsprechen, und gewährleisten so eine direkte Passung für große Marken (CAT, Komatsu, Hitachi, Volvo usw.) und Aftermarket-Ersatzteile ohne Nachbearbeitung.
Hochfester legierter Stahl: Wir verwenden ausschließlich vakuumentgasten 42CrMo4- und 50Mn-Stahl, der die für die Verformungsbeständigkeit unter dem enormen Gewicht des Oberwagens erforderliche Zugfestigkeit bietet.

Anwendungen im gesamten Baggerspektrum

Unsere einreihigen Vierpunkt-Kugellager sind vielseitig genug, um die gesamte Palette der Baggermaschinen zu unterstützen:

Mini- und Kompaktbagger (1–6 t): Wo der Platz knapp ist, bieten unsere dünnwandigen Lager die nötige Tragfähigkeit, ohne aufzutragen – ideal für urbane Sanierung und Landschaftsbau.
Mittelgroße Hydraulikbagger (7–25 t): Die Arbeitstiere des Baugewerbes. Unsere Lager bewältigen die dynamischen Lasten von Grabenarbeiten, Heben und LKW-Beladung mit Präzision.
Große Bergbaubagger (30+ t): Ausgelegt für kontinuierliche Schwerlastzyklen, unterstützen unsere großvolumigen Lager enorme Nutzlasten und widerstehen Ermüdung in Steinbruch- und Minenumgebungen.
Spezialanbaugeräte: Auch geeignet für Drehgreifer, Daumenantriebe und Schwenkrotatoren, bei denen ein kompaktes, hochmomentfestes Lager erforderlich ist.
Amphibien- und Langreichweitenbagger: Angepasste Dichtungen und Materialbehandlungen ermöglichen unseren Lagern den Einsatz unter sumpfigen, untergetauchten oder weitreichenden Bedingungen.
