Drehverbindung

Schwenkantrieb

Produkte

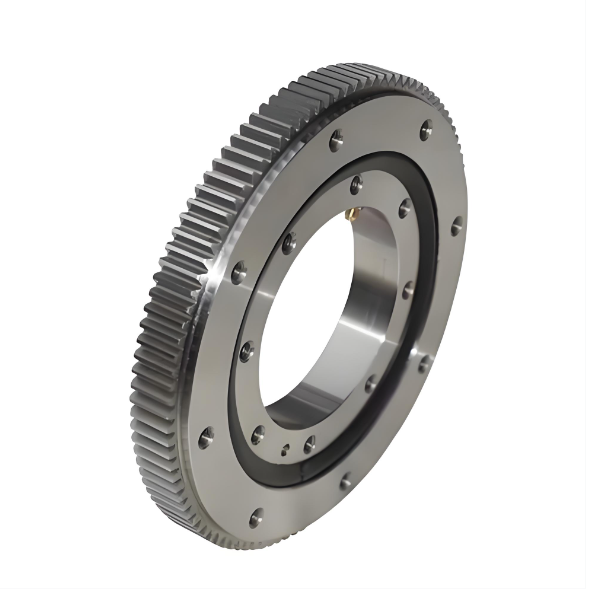

1. Schwerlast-Drehverbindungen (Drehtische)

Entwickelt für Anwendungen, die hohe axiale, radiale und Kippmomentbelastungen erfordern. Unser Fertigungsprozess verwendet hochwertige Vergütungsstähle (z. B. 42CrMo, 50Mn) mit Induktionshärtung, um die Laufbahnhaltbarkeit zu gewährleisten.
  • Einreihige Vierpunkt-Schrägkugellager: Ideal für platzbeschränkte Anwendungen wie kleine Bagger und Schweißpositionierer. Bieten hohe Steifigkeit in einem kompakten Profil.
  • Zweireihige Kugeldrehverbindungen: Der Industriestandard für mittlere bis große Baumaschinen und Windkraftanlagen-Gierantriebe mit überragender Tragfähigkeit.
  • Dreireihige Rollendrehverbindungen: Konstruiert für die schwersten Aufgaben – Hafenkräne, Schildvortriebsmaschinen und Offshore-Plattformen – wo maximale Stabilität unerlässlich ist.
  • Kreuzrollendrehverbindungen: Perfekt für Präzisionsrobotik und medizinische Geräte, die spielfreie und hochgenaue Drehbewegungen erfordern.

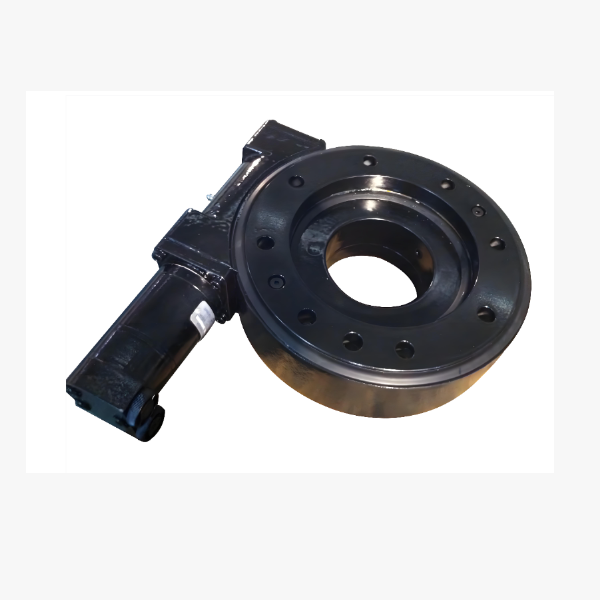

2. Geschlossene Drehantriebe (Schwenkgetriebe)

Unsere Drehantriebseinheiten integrieren einen hochpräzisen Schnecken- oder Stirnradmechanismus in einem abgedichteten, wartungsfreien Gehäuse. Diese Einheiten sind vormontiert mit Motoren und Bremsen und ready-to-use für eine Plug-and-Play-Installation.
  • Schneckengetriebe-Drehantriebe: Mit selbsthemmenden Eigenschaften, die für vertikale Achsanwendungen wie Solarnachführsysteme und Satellitenantennen unerlässlich sind. Erhältlich in ein- und doppelhülligen Ausführungen für unterschiedliche Drehmomentanforderungen (von 500 Nm bis über 100.000 Nm).
  • Stirnradgetriebe-Drehantriebe: Optimiert für hohe Drehzahlen und Effizienz in horizontalen Anwendungen, häufig eingesetzt in automatisierten Schweißmanipulatoren und Förderband-Drehtischen.
  • Kundenspezifische Spannungs- und Steuerungsintegration: Wir unterstützen DC-, AC- und Hydraulikmotorintegration sowie intelligente Sensoren zur Echtzeit-Positionsrückmeldung.


Wichtige technische Merkmale und Qualitätssicherung

Bei der Beschaffung aus China ist die Überprüfung entscheidend. So stellen wir sicher, dass unsere Drehverbindungsbaugruppen globalen Ingenieurstandards entsprechen:
  • Materialrückverfolgbarkeit: Jede Stahlcharge wird mit Werkszeugnissen geliefert. Wir kontrollieren streng den Kohlenstoffgehalt und die Legierungszusammensetzung, um vorzeitigen Ermüdungsbruch zu verhindern.
  • Fortschrittliche Wärmebehandlung: Durch CNC-gesteuerte Induktionshärtung und Anlassen erreichen wir einen präzisen Härtegradienten (HRC 55–62 auf den Laufbahnen) bei gleichzeitig zähem Kern zur Absorption von Stoßbelastungen.
  • Präzisionsbearbeitung: Unsere Zahnflanken werden nach DIN- oder AGMA-Normen geschliffen, was einen ruhigen Eingriff und reduzierte Geräuschpegel (<65 dB im Standardbetrieb) gewährleistet.
  • Abdichtungstechnik: Mehrfach-Labyrinthdichtungen mit Nitril- oder Fluorkautschuk-Optionen schützen vor Staub, Wassereintritt (IP66/IP67) und extremen Temperaturen (-40°C bis +80°C).
  • Lastprüfung: Jeder Prototyp wird vor der Serienproduktion in unserem zertifizierten Labor statischen und dynamischen Lasttests unterzogen.


Anwendungen in verschiedenen Branchen

Unsere Komponenten werden in verschiedenen Branchen eingesetzt, in denen ein Ausfall keine Option ist:
  • Erneuerbare Energien: Zweiachs- und einachsige Solardrehantriebe, die durch präzise Sonnennachführungsalgorithmen die Energieausbeute maximieren.
  • Bau- und Bergbau: Drehkränze für Bagger, Raupenkrane und Betonpumpen, die für Vibrationen und Stöße ausgelegt sind.
  • Industrieautomation: Drehtische für Schweißpositionierer, Verpackungsmaschinen und Radarsysteme, die wiederholbare Präzision erfordern.
  • Schifffahrt und Offshore: Korrosionsbeständige Drehverbindungen für Deckkrane und Windensysteme, behandelt mit Spezialbeschichtungen für Salzwasserumgebungen.


Warum mit uns zusammenarbeiten? (Der Herstellervorteil)

Als direktes Werk eliminieren wir die Aufschläge von Handelsunternehmen. Aber wichtiger ist, dass wir ingenieurtechnische Flexibilität bieten.
  1. Maßgeschneiderte Lösungen in Serie: Benötigen Sie ein nicht standardmäßiges Lochbild? Einen bestimmten Zahnmodul? Oder eine modifizierte Dichtungsanordnung? Unser F&E-Team kann bestehende Konstruktionen anpassen oder innerhalb von Wochen neue aus Ihren CAD-Dateien erstellen.
  2. Transparente Lieferkette: Von der Rohschmiede bis zur Endmontage stellen wir Videodokumentationen und Prüfberichte zur Verfügung (SGS/TÜV auf Anfrage).
  3. Globale Logistik-Erfahrung: Wir haben umfangreiche Erfahrung im Export nach Europa, Nordamerika und Australien, kümmern uns um alle Zolldokumente und bieten DDP/DDU-Versandoptionen an.
  4. Technischer Kundendienst nach dem Verkauf: Unsere Ingenieure sprechen Ihre Sprache (technisch gesehen). Wir bieten lebenslangen technischen Rat und schnelle Ersatzteillieferung.


Handlungsaufforderung

Bereit, Ihr Drehsystem zu optimieren?
Geben Sie sich nicht mit standardisierten Spezifikationen zufrieden. Lassen Sie unsere Ingenieure Ihre Belastungsfälle analysieren und die perfekte Drehverbindung oder den perfekten Drehantrieb empfehlen.

📩 Angebot anfordern: Senden Sie uns Ihre Zeichnungen oder Anwendungsdetails für eine kostenlose Machbarkeitsstudie und wettbewerbsfähige Preise innerhalb von 24 Stunden.
