بلبرینگهای چرخشی غلتکی ضربدری برای صفحهگردان بازوی رباتیک
در اتوماسیون مدرن، سرعت و دقت یک سلول رباتیک اغلب نه تنها توسط خود بازو، بلکه توسط پایهای که روی آن قرار دارد تعیین میشود: صفحه گردان یا واحد چرخش پایه. چه در حال طراحی یک مسیر خطی محور هفتم، یک موقعیتدهنده جوشکاری ثابت، یا اتصال پایه یک ربات مشارکتی با محموله سنگین باشید، انتخاب بلبرینگ حیاتی است. بلبرینگهای استاندارد معمولاً سفتی مورد نیاز برای شتابگیری و ترمز سریع را ندارند که منجر به لرزش، خطاهای موقعیتیابی و کاهش زمان چرخه میشود.
سری بلبرینگهای چرخشی غلتکی ضربدری ما برای رباتیک بر سه ستون ساخته شده است: فشردگی، سفتی و دقت.

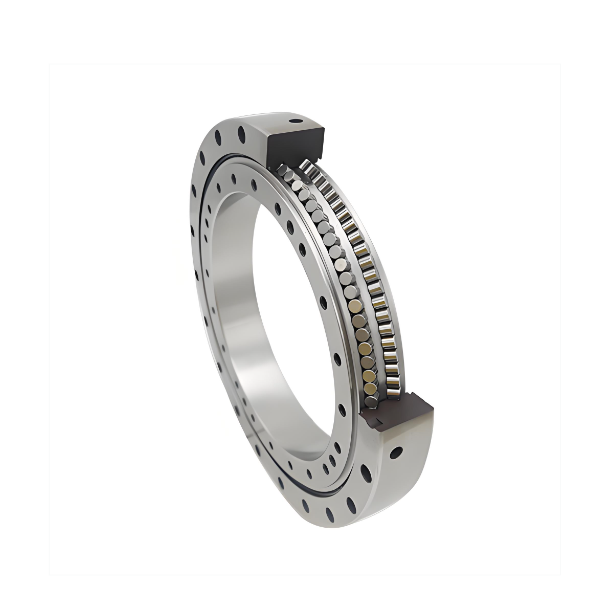

معماری "X" صرفهجویی در فضا: با چیدمان غلتکها در زوایای ۹۰ درجه نسبت به یکدیگر در ردیفهای متناوب، یک واحد بلبرینگ میتواند همزمان بارهای شعاعی، محوری و لنگر را تحمل کند. این کار نیاز به مجموعههای چند بلبرینگ پیچیده را از بین میبرد و ارتفاع و وزن مجموعه بلبرینگ پایه ربات را به شدت کاهش میدهد. این پروفایل فشرده برای طراحیهای مدرن و باریک ربات که در آنها فضا گرانبها است، ضروری است.
عملکرد بدون لقی (بازگشتی صفر): در کاربردهای رباتیک، تکرارپذیری همه چیز است. فرآیند تولید ما شامل تکنیکهای پیشبارگذاری دقیقی است که تمام فاصله داخلی را حذف میکند. نتیجه یک حلقه چرخشی رباتیک بدون لقی است که تضمین میکند ربات هر بار به مختصات دقیق قبلی بازمیگردد. این امر برای کارهایی مانند مونتاژ دقیق، برش لیزری و توزیع مواد حیاتی است.
طراحی محور توخالی: بسیاری از واحدهای ما دارای یک سوراخ مرکزی بزرگ (محور توخالی) هستند. این امکان عبور آسان کابلها، خطوط هوا و شیلنگهای هیدرولیک از مرکز چرخش را فراهم میکند و از پیچش و سایش کابل جلوگیری میکند - یک نقطه خرابی رایج در سیستمهای دوار. این طراحی بلبرینگ چرخشی محور توخالی، یکپارچهسازی را ساده کرده و قابلیت اطمینان سیستم را بهبود میبخشد.
سفتی بالا و اینرسی پایین: ساختار غلتکی سفت و سخت در برابر تغییر شکل تحت بارهای آویزان سنگین مقاومت میکند، در حالی که استراتژیهای بهینه حذف مواد ما جرم چرخان را پایین نگه میدارد. این ترکیب امکان نرخ شتاب بالاتر و نیاز گشتاور کمتر موتور سروو را فراهم میکند که مستقیماً بر کارایی انرژی و سرعت چرخه تأثیر میگذارد.
ویژگیهای کلیدی: ساخته شده برای نیازهای رباتیک مدرن
ظرفیت بار لنگر فوقالعاده: قابلیت تحمل لنگرهای آویزان قابل توجه، که آنها را برای کاربردهای بلبرینگ پایه ربات با بار بالا که بازو از نقطه محور فاصله زیادی دارد، ایدهآل میکند.
حرکت فوقالعاده نرم: مسیرهای سنگ زنی شده و غلتکهای دقیقاً همسان، حرکت بدون لرزش را حتی در سرعتهای بسیار پایین تضمین میکند که برای ایمنی بلبرینگ پایه ربات مشارکتی و تعامل نرم انسان و ربات حیاتی است.
گزینههای چرخ دنده یکپارچه: موجود با دندانههای چرخ دنده داخلی یا خارجی (سخت کاری و سنگ زنی شده) برای یکپارچهسازی مستقیم با موتورهای سروو و جعبه دنده، ایجاد یک ماژول چرخش ربات سفارشی بدون درز.
ساختار سبک وزن: آلیاژهای فولادی پیشرفته و طراحیهای بهینه قفسه وزن کلی را بدون کاهش استحکام کاهش میدهند و پاسخ دینامیکی سریعتری را امکانپذیر میسازند.
مهر و موم شده برای عمر: مجهز به آببندهای لابیرنتی مقاوم و گریس با کیفیت بالا، راهحل صفحه گردان ربات صنعتی ما نیاز به تعمیر و نگهداری کمی دارد، حتی در محیطهای پرگرد و غبار یا پر از تراشه.
کاربردها: توانمندسازی نسل بعدی رباتها
بلبرینگهای چرخشی غلتکی ضربدری ما برای صفحههای گردان بازوی رباتیک، قهرمانان پنهان در طیف گستردهای از سیستمهای خودکار هستند:
مسیرهای خطی محور هفتم: فراهم کردن پایه چرخان برای رباتهای نصب شده روی ریلهای خطی، که به آنها امکان خدماترسانی به چندین ماشین یا قطعات کار بزرگ را میدهد.
موقعیتدهندههای جوشکاری و مونتاژ: چرخاندن قطعات کار سنگین با دقت برای دسترسی بهینه ربات برای جوشکاری درزها یا کارهای مونتاژ.
پایههای ربات مشارکتی (Cobot): امکان چرخش ایمن و نرم روباتهای مشارکتی متحرک یا ثابت، گسترش فضای کاری آنها بدون افزایش ردپا.
سیستمهای گانتری برداشت و قراردهی: خدمت به عنوان اتصال مچ یا پایه در پیکربندیهای دلتا یا اسکارای با سرعت بالا که سرعت و دقت در آنها از اهمیت بالایی برخوردار است.
اتوماسیون پزشکی و آزمایشگاهی: استفاده در پایههای ربات جراحی و سیستمهای حمل نمونه که در آنها تمیزی، دقت و قابلیت اطمینان غیرقابل مذاکره است.
