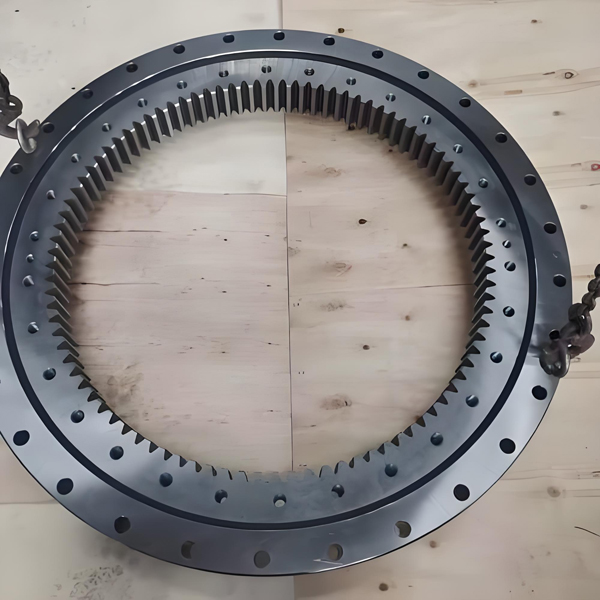

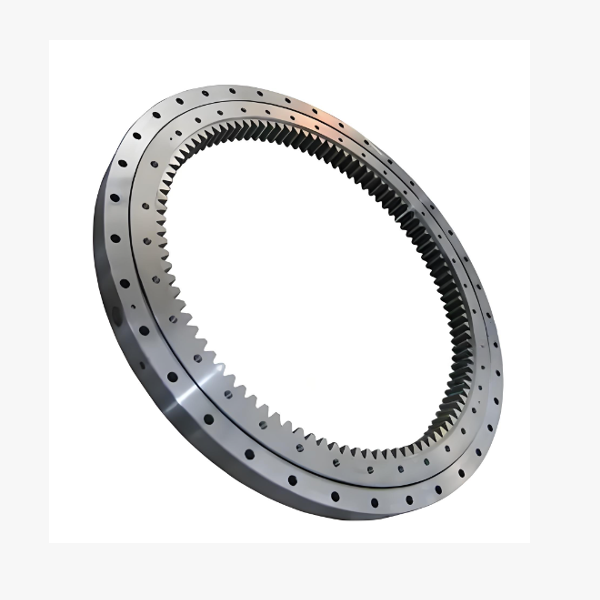

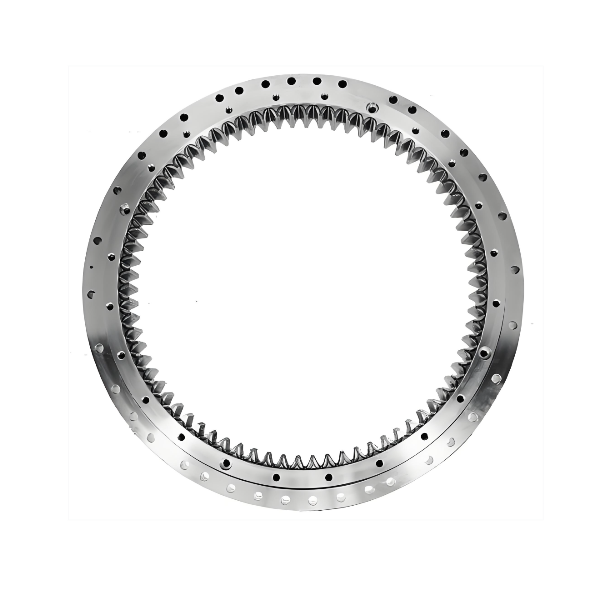

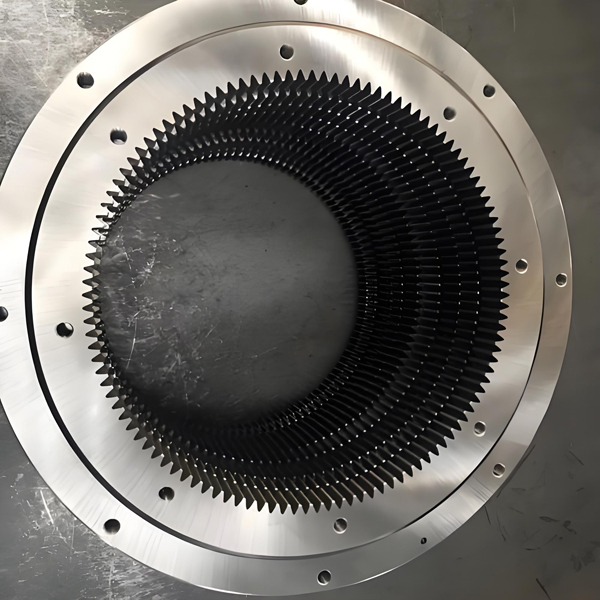

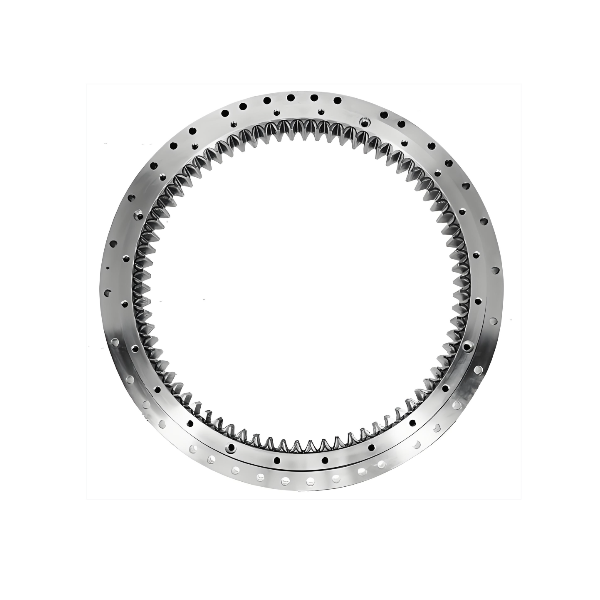

بلبرینگ چرخشی دنده داخلی تکردیفه با تماس چهار نقطهای گوی
در ماشینآلات سنگین و اتوماسیون دقیق، فضا اغلب باارزشترین کالا است. زمانی که مهندسان طراح توسط محدودیتهای فشرده فضایی تحت فشار هستند اما همچنان نیاز به انتقال گشتاور عظیم دارند،
بلبرینگ چرخشی دنده داخلی تکردیفه با تماس چهار نقطهای گوی
به عنوان راهحل بهینه ظاهر میشود. برخلاف انواع چرخ دنده خارجی که برای دسترسی پینیون به فضای شعاعی اضافی نیاز دارند، سری چرخ دنده داخلی ما مکانیزم محرک را درون قطر بلبرینگ قرار میدهد و نمایهای باریکتر را بدون کاهش ظرفیت بار ارائه میدهد.
بلبرینگهای گوی دار تک ردیفه با تماس چهار نقطهای و دندانههای داخلی ما برای مدیریت ترکیبات بار پیچیده در یک واحد فشرده طراحی شدهاند. هندسه "تماس چهار نقطهای" به یک ردیف گوی اجازه میدهد تا به طور همزمان بارهای محوری از هر دو جهت، بارهای شعاعی و لحظات کجشدگی قابل توجه را تحمل کند. با انتقال دندانههای چرخ دنده به رینگ داخلی، ما به موارد زیر دست مییابیم:
کاهش قطر کلی: چرخ دنده پینیون به صورت داخلی درگیر میشود و به ساختار بیرونی اجازه میدهد کوچکتر و آیرودینامیکتر باشد.
محافظت افزایش یافته: قرارگیری داخلی دندانههای چرخ دنده از آنها در برابر زبالههای خارجی، گل و ضربات تصادفی محافظت میکند و عمر مفید را در محیطهای سخت افزایش میدهد.
سفتی برتر: اتصال مستقیم موتور محرک به رینگ داخلی (که اغلب عضو چرخان است) انحراف را به حداقل میرساند و موقعیتیابی دقیق را حتی تحت بارهای خارج از مرکز سنگین تضمین میکند.
این سری در طیف گستردهای از قطرها موجود است، از واحدهای کوچک برای مفاصل رباتیک تا حلقههای عظیم برای سیستمهای انحراف توربین بادی، همه قابل سفارشیسازی با ماژول و زاویه فشار خاص شما.
ویژگیهای کلیدی: ساخته شده برای عملکرد و دوام
ما فقط چرخ دنده نمیبریم؛ ما سیستمهای یکپارچه را مهندسی میکنیم. تکیهگاههای گردان با چرخ دنده داخلی ما به دلیل موارد زیر برجسته هستند:
ماشینکاری دقیق چرخ دنده داخلی: با استفاده از تکنیکهای پیشرفته CNC هابینگ و شکلدهی، کیفیت چرخ دنده کلاس 8 DIN یا بهتر را به دست میآوریم. این امر درگیری نرم با حداقل لقی را تضمین کرده و نویز و لرزش را در حین کار کاهش میدهد. ما میتوانیم پروفایل دندانهها (اینولوت، مستقیم یا مارپیچ) را برای تطابق کامل با پینیون محرک شما سفارشی کنیم.
عملیات حرارتی بهینه: مسیرهای غلتش و دندانههای چرخ دنده تحت فرآیند سختکاری القایی تخصصی قرار میگیرند. این کار یک لایه سطحی سخت و مقاوم در برابر سایش ایجاد میکند در حالی که هستهای سخت و جاذب شوک حفظ میشود. این عملیات دو خاصیتی برای جلوگیری از حفرهزنی روی دندانههای چرخ دنده و پوستهشدن روی مسیرهای غلتش تحت بار دینامیکی حیاتی است.
طراحی فشرده با ظرفیت بالا: آرایش تک ردیفه تماس چهار نقطهای بالاترین نسبت بار به وزن را در صنعت ارائه میدهد. این آرایش جایگزین آرایشهای پیچیده چند بلبرینگی میشود و طراحی محفظه شما را ساده کرده و وزن کل مونتاژ را کاهش میدهد.
راهحلهای آببندی مقاوم: با توجه به اینکه چرخ دندههای داخلی در صورت آببندی نامناسب میتوانند آلودگیها را به دام بیندازند، ما از آببندهای لابیرنتی چند لب با کانالهای تخلیه گریس استفاده میکنیم. این آببندها به طور موثر گرد و غبار، آب و ذرات ساینده را دور نگه داشته و در عین حال روانکاری را در دماهای بین 40- تا 80+ درجه سانتیگراد حفظ میکنند.
گزینههای نصب انعطافپذیر: رینگهای داخلی ما دارای الگوهای سوراخ پیچ و قطرهای راهنما بهینه شده برای نصب آسان موتورها و شفتها هستند. ما همچنین میتوانیم پایههای حسگر را برای نظارت بلادرنگ سرعت چرخش و موقعیت یکپارچه کنیم.
کاربردها: جایی که فضا با قدرت روبرو میشود
بلبرینگ گردان با چرخ دنده داخلی، تک ردیفه، تماس چهار نقطهای با گوی، انتخاب ارجح برای کاربردهایی است که فضای شعاعی محدود اما نیازهای گشتاور بالا است:
بیلهای مکانیکی جمعوجور و جرثقیلهای کوچک: طراحی چرخ دنده داخلی شعاع چرخش کوچکتری را امکانپذیر میکند و به ماشینآلات اجازه میدهد در سایتهای ساختوساز شهری محدود با حفظ چرخش قدرتمند کار کنند.
رباتیک صنعتی و میزهای گردان: ایدهآل برای چرخش پایه رباتهای با بار سنگین و موقعیتدهندههای جوشکاری که در آن موتور به صورت مرکزی نصب میشود و ردپای کمحجم برای چیدمان سلول ضروری است.
سکوهای کاری هوایی (AWP): در چرخش برجک بالابرهای بوم استفاده میشود و حرکت پایدار و نرمی را برای کارگران در ارتفاع فراهم میکند در حالی که در برابر بارهای باد مقاومت میکند.
سیستمهای ردیابی خورشیدی: مناسب برای ردیابهای تک محوره که در آن مکانیزم محرک باید از عوامل جوی محافظت شود و ساختار کلی باید سبک باقی بماند.
تجهیزات جابجایی مواد: در انباشتگر-بازیابها و جرثقیلهای بندری یافت میشود، جایی که چرخش قابل اعتماد با گشتاور بالا برای جابجایی کارآمد مواد فله مورد نیاز است.
سیستمهای دفاعی و برجک: در ایستگاههای تسلیحاتی از راه دور و برجکهای نظارتی استفاده میشود که در آن شبح کم و قطار محرک محافظت شده از ضروریات تاکتیکی است.
