Tuoteyleiskatsaus

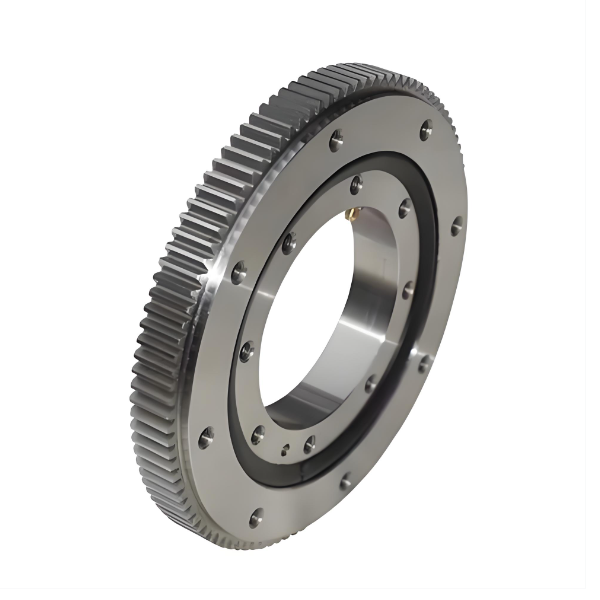

011-ulkohammasvaihteinen kääntörengas on yksirivinen kuulalaakerirakenne, joka on optimoitu sovelluksiin, joissa aksiaali-, radiaali- ja momenttikuormitukset esiintyvät samanaikaisesti mutta pysyvät kohtuullisilla alueilla. Sen tunnusomainen piirre on ulkorenkaaseen koneistetut ulkohampaat, jotka mahdollistavat suoran käytön hammaspyörämoottorilla tai manuaalisella käyttöjärjestelmällä.
Toisin kuin geneeriset valmisratkaisut, 011-sarjamme valmistetaan korkealaatuisesta tyhjökäsitellystä teräksestä (tyypillisesti 42CrMo4 tai 50Mn), joka on lämpökäsitelty saavuttamaan tarkka kovuusgradientti, mikä varmistaa, että vierintäradat kestävät muodonmuutoksia ja hampaisto säilyttää kulutuskestävyyden. Tuloksena on komponentti, joka tarjoaa poikkeuksellisen jäykkyyden ja tasaisen pyörimisen jopa tuhansien käyttötuntien jälkeen.
-
Valmistamme tätä ulkohammasvaihteista kääntölaakeria useissa vakiokokoluokissa, tyypillisesti 200 mm:stä 600 mm:iin, mutta insinööriryhmämme on täysin varautunut käsittelemään räätälöityjä pyyntöjä. Olipa tarpeena tietty hammasmoduuli, epästandardi pulttijako tai muunneltu tiivistys vaativiin olosuhteisiin, voimme mukauttaa 011-alustan täsmälleen tarpeisiisi.
-
Keskeiset ominaisuudet: Miksi insinöörit valitsevat 011-sarjan
-
Integroitu ulkohammasvaihde: Tarkkuuskoneistettu ulkohammas poistaa lisävoimansiirtokomponenttien tarpeen, vähentää välystä ja parantaa paikoitustarkkuutta. Tämä tekee siitä ihanteellisen sovelluksiin, jotka vaativat toistuvaa kulmaliikettä.
-
Kompakti poikkileikkaus: Matalan profiilinsa ansiosta 011-sarja mahdollistaa kompaktimmat konesuunnittelut. Tämä on ratkaisevan tärkeää laitteille, kuten hitsauspaikoittimille, joissa painopisteen hallinta on olennaista.
-
Monisuuntainen kuormankantokyky: Pienestä koostaan huolimatta se käsittelee tehokkaasti yhdistettyjä kuormituksia. Nelipistekosketuskuulakuorma jakaa jännityksen tasaisesti varmistaen vakauden kallistus- tai pyörimistoimintojen aikana.
Tiivistetty pitkäikäisyyttä varten: Vakioyksiköt on varustettu kestävillä kumitiivisteillä (usein kaksihuulisilla) rasvan säilyttämiseksi ja epäpuhtauksien, kuten pölyn, roiskeiden ja kosteuden, poissulkemiseksi. Valimo- tai ulkokäyttöön voimme päivittää labyrintti- tai ruostumattomasta teräksestä valmistettuihin komponentteihin.
Helppo asennus: Esiporatut kiinnitysreiät on sijoitettu strategisesti sekä sisä- että ulkorenkaisiin, mikä helpottaa suoraa asennusta liitäntärakenteisiin ilman loppukäyttäjän monimutkaista koneistusta.
-
Tekniset tyypit ja räätälöintivaihtoehdot
-
Vaikka "011"-nimitys viittaa yleensä kevyen kuormituksen ulkohammassarjaan, tarjoamme muunnelmia eri käyttötarpeisiin:
-
Vakiotiivistetty tyyppi: Varustettu NBR-kumitiivisteillä, sopii sisäteollisuusympäristöihin (-30 °C - +80 °C).
-
Korkean lämpötilan versio: Käyttää Viton-tiivisteitä ja erikoiskorkean lämpötilan rasvaa sovelluksiin uunien tai kuumien materiaalien käsittelyn läheisyydessä.
Korroosionkestävä versio: Saatavana sinkkipinnoituksella, mustaoksidipinnoituksella tai jopa täysin ruostumattomasta teräksestä valmistettuna meri- tai kemiankäsittelyympäristöihin.
Hammastuksen muokkaukset: Voimme valmistaa hampaita eri moduuleille (Mod) ja painekulmille DIN- tai ANSI-standardien mukaisesti varmistaen täydellisen yhteenliittymisen olemassa olevien käyttöhammaspyörien kanssa.
Miksi tehdä yhteistyötä kanssamme? Kiinalainen valmistaja, johon voit luottaa
Mekaanisten komponenttien hankinta ulkomailta edellyttää luottamusta laadun johdonmukaisuuteen ja tekniseen tukeen. Emme ole kauppayhtiö; olemme omistautunut kääntölaakerivalmistaja, jolla on oma valimo, koneistuskeskus ja lämpökäsittelylaitokset.
Jokainen tiloistamme lähtevä 011-ulkohammasvaihteinen kääntölaakeri käy läpi tiukan testauksen, mukaan lukien mittatarkastus, hammasprofiilianalyysi ja pyörimismomenttitestaus. Meillä on ISO 9001 -sertifiointi, ja voimme toimittaa täydelliset materiaalin jäljitettävyysraportit (EN 10204 3.1) pyynnöstä.
Insinööriryhmämme puhuu kieltäsi – sekä kirjaimellisesti että teknisesti. Emme lähetä sinulle vain PDF-luetteloa; työskentelemme kanssasi laskeaksemme kuormituskeston, ehdottaaksemme asennussovituksia ja optimoidaksemme hammasgeometrian juuri sinun sovellukseesi. Prototyypistä sarjatuotantoon varmistamme, että vastaanottamasi kääntölaakeri vastaa suunnittelemaasi suorituskykyä.
Etsitkö luotettavaa toimitusketjua seuraavaan projektiisi? Keskustellaan siitä, kuinka 011-sarjamme voi parantaa laitteesi suorituskykyä. Ota meihin yhteyttä jo tänään saadaksesi teknisiä piirustuksia, CAD-malleja tai kilpailukykyisen tarjouksen.
