    Nel mondo della progettazione meccanica, gli ingegneri si trovano spesso di fronte a un difficile compromesso: scegliere un cuscinetto in grado di gestire carichi enormi ma privo di precisione, oppure selezionare un cuscinetto di precisione che cede sotto stress elevato. Per applicazioni come antenne di inseguimento satellitare, scanner TC medici o macchine litografiche per semiconduttori di fascia alta, questo compromesso non è accettabile. È necessario un componente che offra contemporaneamente stabilità a livello di tonnellate e precisione a livello micrometrico.
Richiedi un preventivo
Cuscinetto di orientamento personalizzato per cliente spagnolo Cuscinetto di orientamento personalizzato per cliente spagnolo
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Cuscinetto di rotazione personalizzato per cliente del Regno Unito Cuscinetto di rotazione personalizzato per cliente del Regno Unito
Slew bearing for Brazll customer Slew bearing for Brazll customer
Cuscinetto di rotazione per cliente del Brasile Cuscinetto di rotazione per cliente del Brasile
Slewing bearings exported to Russla Slewing bearings exported to Russla
Cuscinetti di rotazione esportati in Russia Cuscinetti di rotazione esportati in Russia
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Cuscinetti di rotazione per cliente degli Stati Uniti Cuscinetti di rotazione per cliente degli Stati Uniti
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Anello di rotazione esportato nel Sud-est asiatico Anello di rotazione esportato nel Sud-est asiatico
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Anello di rotazione esportato nel Sud-ovest asiatico Anello di rotazione esportato nel Sud-ovest asiatico
Slewing ring exported to North America Slewing ring exported to North America
Anello di rotazione esportato in Nord America Anello di rotazione esportato in Nord America
Slewing ring exported to South America Slewing ring exported to South America
Anello di rotazione esportato in Sud America Anello di rotazione esportato in Sud America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Anello di rotazione esportato in Sudafrica Anello di rotazione esportato in Sudafrica
Slew bearing for India customer Slew bearing for India customer


Analisi approfondita del prodotto: La scienza della rigidità e della precisione

I nostri cuscinetti orientabili a rulli incrociati di alta precisione e alta rigidità non sono semplicemente assemblati; sono realizzati attraverso una sequenza rigorosa di ottimizzazioni metallurgiche e geometriche.

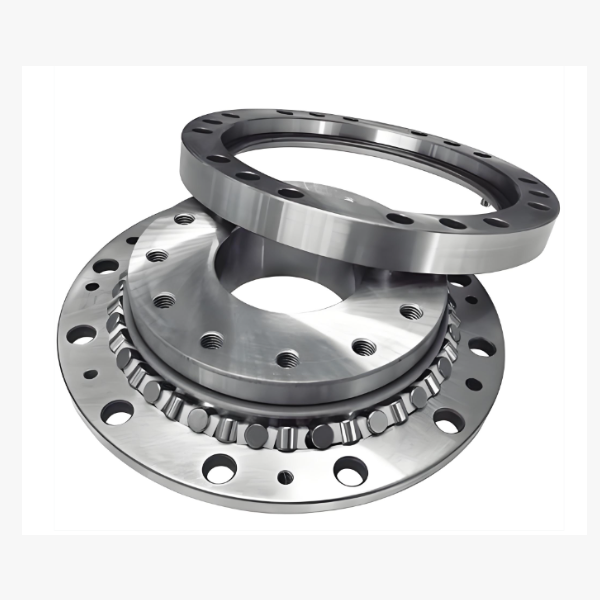

  • Geometria del contatto lineare: Il vantaggio principale risiede nella disposizione alternata a 90° dei rulli cilindrici. Questa configurazione consente a un singolo cuscinetto di supportare simultaneamente carichi radiali, assiali e di ribaltamento. Rispetto ai cuscinetti a sfere delle stesse dimensioni, i nostri cuscinetti orientabili di precisione per carichi pesanti offrono una rigidità fino a 3-4 volte superiore, eliminando virtualmente la deflessione durante l'indice ad alta velocità o le operazioni di taglio pesante.
  • Rettifica ultra-fine per tolleranze P2/P4: Utilizziamo rettificatrici CNC a profilo all'avanguardia per ottenere precisioni delle piste di rotolamento superiori alla classe P4 ISO, con capacità personalizzate fino a P2. Ciò garantisce un minimo fuori centro radiale e assiale, fondamentale per applicazioni come la rotazione degli scanner TC medici, dove la nitidezza dell'immagine dipende dalla perfetta scorrevolezza.
  • Precarico a gioco zero: Attraverso un calcolo preciso e un montaggio controllato, applichiamo forze di precarico ottimali per eliminare il gioco interno. Il risultato è un cuscinetto rotante a gioco zero che fornisce una risposta immediata ai comandi del servo, essenziale per la robotica ad alta dinamica e i sistemi di puntamento delle antenne.
  • Stabilità termica e integrità del materiale: Un'elevata rigidità spesso genera calore. Utilizziamo acciai legati degassati sottovuoto sottoposti a rinvenimento multistadio per garantire la stabilità dimensionale sotto stress termico. Ciò impedisce l'effetto di "blocco" comune nei cuscinetti di qualità inferiore quando le temperature operative fluttuano.


Caratteristiche principali: Progettati per l'élite esigente

  • Eccezionale resistenza al carico di ribaltamento: Progettati per sopportare carichi a sbalzo significativi senza inclinarsi, rendendoli l'ideale giunto robotico ad alta rigidità per manipolatori a lungo raggio.
  • Controllo del fuori centro a livello micrometrico: Valori di fuori centro radiale e assiale garantiti nell'ordine dei micron, assicurando un allineamento perfetto per sistemi ottici e mandrini per macchine utensili di precisione.
  • Sezione trasversale compatta: Nonostante la loro immensa capacità di carico, questi cuscinetti mantengono un profilo sottile, consentendo ai progettisti di creare moduli rotativi più compatti e leggeri.

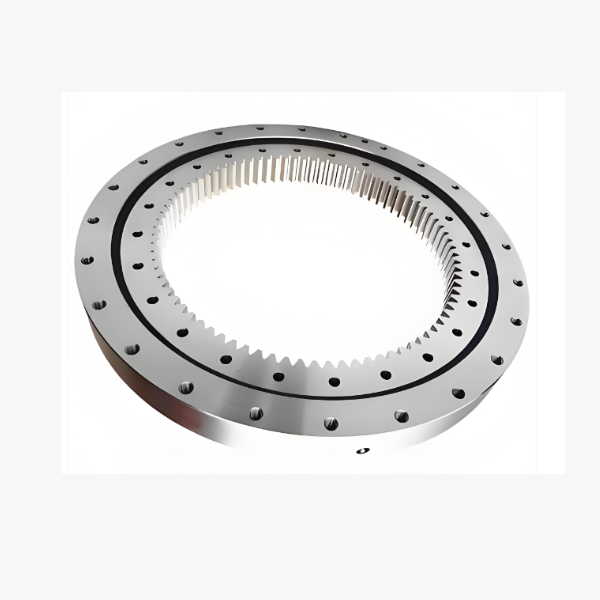

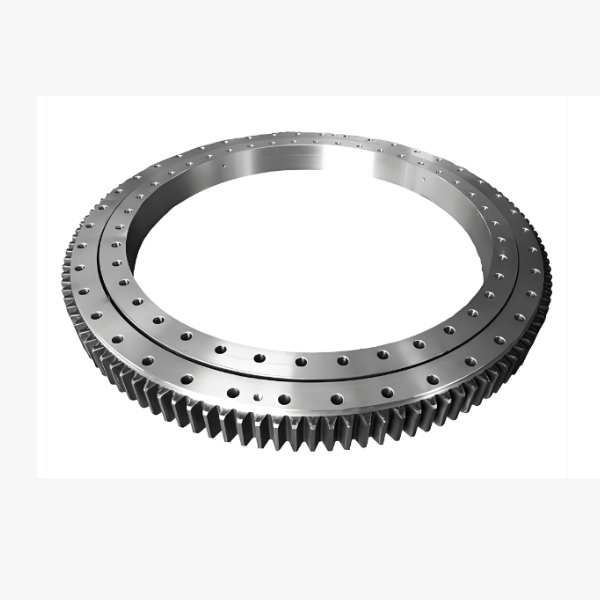

  • Ingranaggi di precisione integrati: Gli ingranaggi interni o esterni opzionali sono finiti e rettificati secondo la classe DIN 5 o superiore, garantendo un'integrazione perfetta con motori torque a azionamento diretto per applicazioni di azionamento rotativo a basso fuori centro.
  • Tenuta e lubrificazione personalizzabili: Soluzioni di tenuta su misura (dalla gomma standard al labirinto metallico) e canali di lubrificazione progettati per ambienti specifici, che si tratti di una camera bianca o di una stazione radar esterna.


Applicazioni: Alimentare sistemi critici

I nostri cuscinetti orientabili a rulli incrociati di alta precisione e alta rigidità sono gli abilitatori silenziosi di alcune delle tecnologie più avanzate al mondo:
  • Aerospaziale e difesa: Utilizzati in basamenti per antenne radar, parabole di comunicazione satellitare e torrette, dove i carichi del vento sono elevati ma la precisione di inseguimento deve essere assoluta.
  • Imaging medico: I gantry rotanti di scanner TC e risonanza magnetica si affidano ai nostri cuscinetti di rotazione per scanner TC medici per un funzionamento senza vibrazioni, influenzando direttamente la qualità dell'immagine diagnostica.
  • Produzione di semiconduttori: Essenziali per i tavoli litografici e i robot di manipolazione dei wafer che richiedono ripetibilità a livello nanometrico in ambienti di camera bianca.
  • Robotica di fascia alta: Utilizzati come giunti di base o del polso per robot industriali che eseguono assemblaggio di precisione, saldatura laser e movimentazione delicata dei materiali.
  • Macchine utensili di precisione: Presenti nei tavoli rotanti dei centri di lavoro a 5 assi e nelle macchine per la dentatura, dove la finitura superficiale e la tolleranza geometrica sono fondamentali.
