Cuscinetti orientabili a rulli incrociati con ingranaggio esterno

Cuscinetti orientabili a rulli incrociati con ingranaggio esterno
Cuscinetti orientabili a rulli incrociati con ingranaggio esterno Cuscinetti orientabili a rulli incrociati con ingranaggio esterno Cuscinetti orientabili a rulli incrociati con ingranaggio esterno Cuscinetti orientabili a rulli incrociati con ingranaggio esterno
    Nella progettazione dei moderni sistemi rotanti, la complessità è nemica dell'affidabilità. Tradizionalmente, gli ingegneri dovevano procurarsi un cuscinetto e una corona dentata separati, per poi dedicare ore a allinearli perfettamente per garantire un ingranaggio fluido. Qualsiasi disallineamento provoca vibrazioni, rumore, usura prematura ed errori di posizionamento. Per applicazioni che vanno dalle basi dei robot industriali ai sistemi di inseguimento solare, questo approccio multicomponente introduce rischi inutili e tempi di montaggio.
Richiedi un preventivo
Cuscinetto di orientamento personalizzato per cliente spagnolo Cuscinetto di orientamento personalizzato per cliente spagnolo
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Cuscinetto di rotazione personalizzato per cliente del Regno Unito Cuscinetto di rotazione personalizzato per cliente del Regno Unito
Slew bearing for Brazll customer Slew bearing for Brazll customer
Cuscinetto di rotazione per cliente del Brasile Cuscinetto di rotazione per cliente del Brasile
Slewing bearings exported to Russla Slewing bearings exported to Russla
Cuscinetti di rotazione esportati in Russia Cuscinetti di rotazione esportati in Russia
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Cuscinetti di rotazione per cliente degli Stati Uniti Cuscinetti di rotazione per cliente degli Stati Uniti
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Anello di rotazione esportato nel Sud-est asiatico Anello di rotazione esportato nel Sud-est asiatico
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Anello di rotazione esportato nel Sud-ovest asiatico Anello di rotazione esportato nel Sud-ovest asiatico
Slewing ring exported to North America Slewing ring exported to North America
Anello di rotazione esportato in Nord America Anello di rotazione esportato in Nord America
Slewing ring exported to South America Slewing ring exported to South America
Anello di rotazione esportato in Sud America Anello di rotazione esportato in Sud America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Anello di rotazione esportato in Sudafrica Anello di rotazione esportato in Sudafrica
Slew bearing for India customer Slew bearing for India customer


Approfondimento sul prodotto: Ingegneria di precisione dal dente alla pista di rotolamento

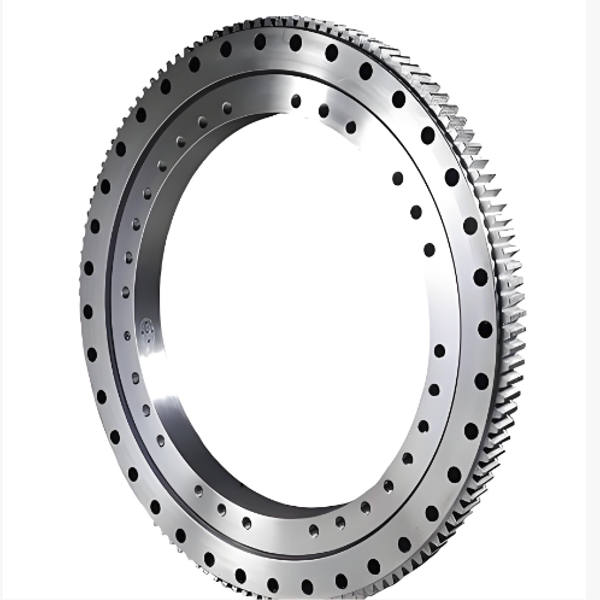

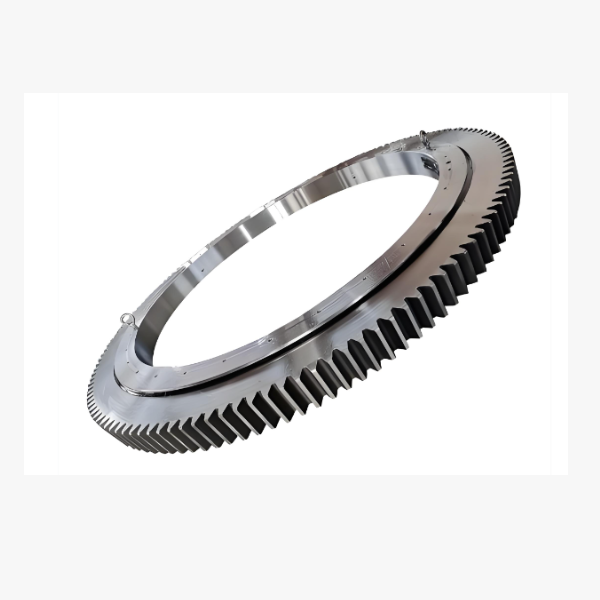

I nostri cuscinetti orientabili a rulli incrociati con ingranaggio esterno non sono semplicemente assemblati; sono progettati come un sistema unificato.
  • Ingranaggi rettificati di classe DIN 5/6: A differenza degli ingranaggi tagliati o dentati presenti nelle alternative a basso costo, i nostri denti esterni vengono rettificati con precisione dopo il trattamento termico. Ciò raggiunge una precisione di classe DIN 5 o superiore, garantendo un ingranaggio fluido con i pignoni e minimizzando l'errore di trasmissione. Questo livello di finitura è essenziale per applicazioni di cuscinetti a denti esterni di alta precisione nel settore ottico e nella movimentazione dei semiconduttori.
  • Architettura a rulli incrociati: All'interno, i rulli cilindrici sono disposti secondo uno schema a 'V' o 'X' a 90 gradi. Ciò fornisce un contatto lineare, offrendo una rigidità significativamente maggiore rispetto ai cuscinetti a sfere. Che si tratti di supportare un pesante cuscinetto di rotazione della base robotica o un'antenna radar esposta al vento, questa struttura resiste efficacemente a momenti di ribaltamento e urti radiali.
  • Rigidità monolitica: Poiché l'ingranaggio è integrato nell'anello esterno, non c'è il rischio che la corona dentata si sposti o si allenti nel tempo, un comune modo di rottura nelle soluzioni con ingranaggio imbullonato. Ciò crea un giunto rotante pesante che mantiene la sua calibrazione per anni.
  • Profilo del dente ottimizzato: Personalizziamo l'angolo di pressione e il modulo per soddisfare i requisiti specifici del vostro motore di azionamento. Che abbiate bisogno di un modulo fine per un posizionamento ad alta risoluzione o di un modulo robusto per il sollevamento pesante, il nostro team di produttori cinesi di cuscinetti con ingranaggio può adattare la geometria.


Caratteristiche principali: Prestazioni di cui potete fidarvi

  • Integrazione senza soluzione di continuità per azionamento diretto: Progettato specificamente per applicazioni con motori torque, il nostro anello di rotazione con ingranaggio rettificato elimina i componenti di trasmissione intermedi, riducendo inerzia e manutenzione.
  • Gioco ridottissimo: Attraverso un preciso precarico e una rettifica dell'ingranaggio di alta qualità, otteniamo un gioco quasi nullo, fondamentale per le applicazioni di componenti per tavole indicizzate CNC dove la ripetibilità è misurata in secondi d'arco.
  • Elevata capacità di carico del momento: Il design a rulli incrociati supporta carichi assiali, radiali e di momento simultanei, rendendolo ideale per strutture a sbalzo come i sistemi di azionamento rotante delle antenne radar.
  • Ingombro compatto: L'integrazione dell'ingranaggio consente di risparmiare spazio assiale rispetto alle disposizioni separate di cuscinetto e ingranaggio, permettendo progetti di macchine più compatti.
  • Materiale e durezza robusti: Sia le piste di rotolamento che i denti dell'ingranaggio subiscono tempra a induzione o tempra completa per garantire resistenza all'usura e lunga durata sotto carichi ciclici.


Applicazioni: Alimentare la rotazione di precisione

I nostri cuscinetti orientabili a rulli incrociati con ingranaggio esterno sono la scelta preferita per le industrie che richiedono elevate prestazioni dinamiche:
  • Robotica industriale: Fungono da giunto di base (asse J1) per robot articolati a 6 assi e robot SCARA, fornendo la stabilità necessaria per operazioni di pick-and-place ad alta velocità.
  • Difesa e Aerospaziale: Utilizzati in torrette stabilizzate per armi, antenne di comunicazione satellitari e gimbal di sensori elettro-ottici dove una rotazione fluida e senza vibrazioni è fondamentale.
  • Produzione di semiconduttori: Essenziali per robot di trasferimento wafer e stadi litografici che richiedono una precisione di posizionamento a livello nanometrico.
  • Apparecchiature mediche: Presenti nei portali di scansione TC e nei bracci di robot chirurgici, dove un movimento silenzioso e fluido e l'affidabilità assoluta sono irrinunciabili.
  • Energia rinnovabile: Impiegati in inseguitori solari biassiali e sistemi di imbardata di piccole turbine eoliche per massimizzare la cattura di energia con una manutenzione minima.

Tag: Cuscinetti orientabili a rulli incrociati con ingranaggio esterno
