    Nella progettazione di sistemi rotanti compatti, lo spazio è la risorsa più preziosa. Sebbene gli ingranaggi esterni siano comuni, spesso sporgono oltre il diametro esterno del cuscinetto, aumentando l'ingombro complessivo ed esponendo i denti a danni. Per applicazioni come robot collaborativi, torrette stabilizzate o tavole indicizzate chiuse, questa ingombro esterno è uno svantaggio.

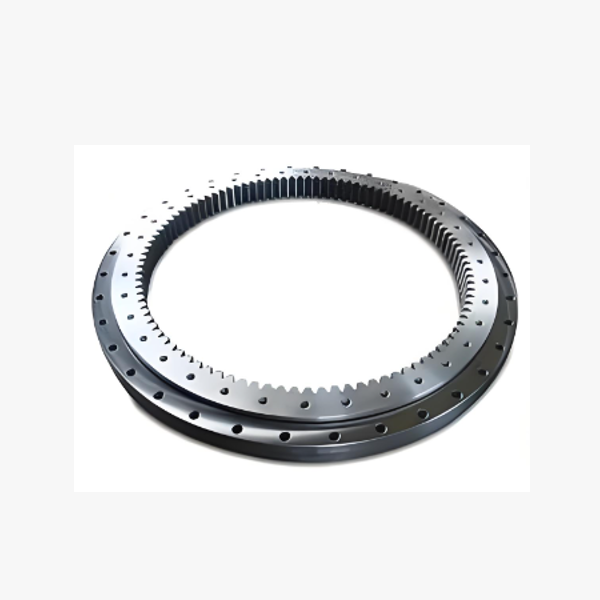

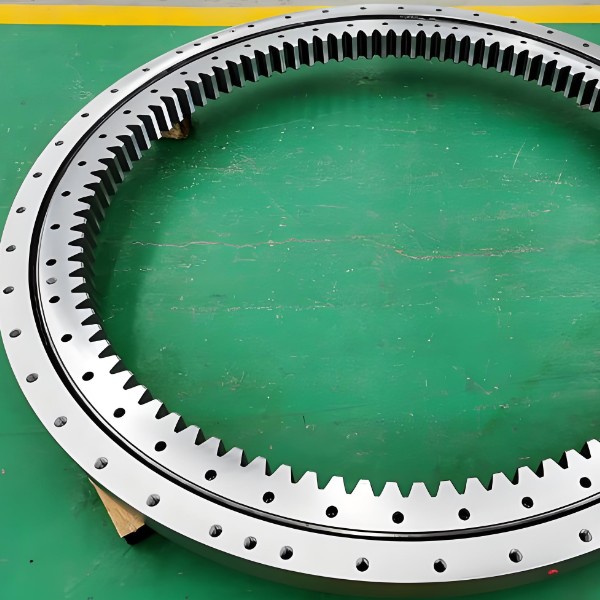

    I nostri Cuscinetti di rotazione serie QNA risolvere questo problema spostando l'interfaccia di trasmissione verso l'interno. Integrando denti rettificati di precisione direttamente nell'anello interno (o talvolta nell'anello esterno, a seconda della configurazione), creiamo un cuscinetto a denti interni salvaspazio che si inserisce completamente nell'involucro esistente del sistema. Questo design permette al pignone del motore di ingranare dall'interno o attraverso un'apertura centrale, ottenendo un gruppo più snello, protetto e altamente efficiente. Come produttore specializzato produttore cinese di cuscinetti con ingranaggio interno , abbiamo perfezionato l'arte di tagliare ingranaggi interni su anelli a parete sottile senza compromettere l'integrità geometrica delle piste di rotolamento.

Richiedi un preventivo
Cuscinetto di orientamento personalizzato per cliente spagnolo Cuscinetto di orientamento personalizzato per cliente spagnolo
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Cuscinetto di rotazione personalizzato per cliente del Regno Unito Cuscinetto di rotazione personalizzato per cliente del Regno Unito
Slew bearing for Brazll customer Slew bearing for Brazll customer
Cuscinetto di rotazione per cliente del Brasile Cuscinetto di rotazione per cliente del Brasile
Slewing bearings exported to Russla Slewing bearings exported to Russla
Cuscinetti di rotazione esportati in Russia Cuscinetti di rotazione esportati in Russia
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Cuscinetti di rotazione per cliente degli Stati Uniti Cuscinetti di rotazione per cliente degli Stati Uniti
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Anello di rotazione esportato nel Sud-est asiatico Anello di rotazione esportato nel Sud-est asiatico
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Anello di rotazione esportato nel Sud-ovest asiatico Anello di rotazione esportato nel Sud-ovest asiatico
Slewing ring exported to North America Slewing ring exported to North America
Anello di rotazione esportato in Nord America Anello di rotazione esportato in Nord America
Slewing ring exported to South America Slewing ring exported to South America
Anello di rotazione esportato in Sud America Anello di rotazione esportato in Sud America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Anello di rotazione esportato in Sudafrica Anello di rotazione esportato in Sudafrica
Slew bearing for India customer Slew bearing for India customer


Approfondimento prodotto: Progettazione della trasmissione interna

La produzione di un cuscinetto orientabile a rulli incrociati con ingranaggio interno presenta sfide uniche, in particolare nel mantenere la concentricità tra il cerchio primitivo dell'ingranaggio e la pista del cuscinetto dopo il trattamento termico.
  • Taglio di precisione dell'ingranaggio interno: Utilizziamo processi avanzati di sagomatura e skiving CNC per tagliare denti interni con precisione DIN Classe 5 o 6. A differenza degli ingranaggi brocciati che possono indurre stress, i nostri metodi di rettifica e finitura garantiscono un ingranamento fluido e rumore minimo, fondamentali per un azionamento di rotazione a ingranaggio interno di precisione.
  • Integrità strutturale integrata: I denti dell'ingranaggio non sono un componente aggiuntivo; sono parte integrante dell'anello del cuscinetto temprato. Questa costruzione monolitica garantisce che la coppia venga trasferita direttamente agli elementi volventi senza interfacce intermedie che potrebbero introdurre gioco o flessione.
  • Elevata rigidità ai momenti: Come tutti i design a rulli incrociati, i nostri cuscinetti per tavole rotanti chiuse ad alta coppia utilizzano rulli cilindrici disposti a 90 gradi. Ciò fornisce una resistenza superiore ai momenti di ribaltamento, rendendoli ideali per carichi a sbalzo dove la stabilità è fondamentale.
  • Interfaccia ingranaggio protetta: Posizionando l'ingranaggio internamente, i denti sono protetti da polvere, trucioli e impatti accidentali. Ciò riduce significativamente l'usura e prolunga gli intervalli di manutenzione, un vantaggio chiave per i meccanismi di rotazione delle torrette in condizioni di campo difficili.
  • Prestazioni a gioco zero: Attraverso un preciso precarico del set di rulli e un controllo stretto del gioco tra i denti dell'ingranaggio durante la produzione, offriamo una soluzione ad anello dentato interno a gioco zero essenziale per compiti di posizionamento ad alta ripetibilità.


Caratteristiche principali: Efficienza nascosta all'interno

  • Ingombro ultracompatto: Il design con ingranaggio interno elimina le sporgenze esterne, consentendo il diametro del sistema più piccolo possibile. Perfetto per applicazioni di cuscinetti a denti interni salvaspazio in celle robotiche dense.
  • Pronto per azionamento diretto: Ottimizzato per l'accoppiamento con motori torque senza telaio, consentendo una risposta ad alta dinamica ed eliminando la necessità di ingombranti riduttori.
  • Distribuzione del carico superiore: La geometria dell'ingranaggio interno consente un diametro primitivo effettivo maggiore rispetto alle dimensioni del cuscinetto, migliorando la capacità di coppia e riducendo il carico sui singoli denti.
  • Durabilità migliorata: I denti schermati significano meno contaminazione e minor rischio di danni durante la movimentazione o il funzionamento, garantendo affidabilità a lungo termine per la vostra soluzione rotante chiusa personalizzata.
  • Moduli personalizzabili: Offriamo un'ampia gamma di moduli e angoli di pressione per soddisfare i requisiti specifici del pignone del motore, garantendo efficienza e durata ottimali.


Applicazioni: Dove la compattezza incontra la potenza

I nostri cuscinetti orientabili a rulli incrociati con ingranaggio interno sono la scelta preferita dagli ingegneri che progettano sistemi rotanti ad alta densità:
  • Robot collaborativi e industriali: Ideali per giunti di polso e gomito dove è necessario un profilo sottile per evitare collisioni e massimizzare lo spazio di lavoro.
  • Torrette per difesa e sicurezza: Utilizzate in gimbal per telecamere e stazioni d'arma dove un sistema di azionamento a basso profilo e protetto è fondamentale per la sopravvivenza e l'aerodinamica.
  • Imaging medicale: Essenziali per sistemi di rotazione del gantry di CT e MRI dove è richiesto un movimento fluido, silenzioso e compatto all'interno di fori stretti dello scanner.
  • Apparecchiature per semiconduttori: Impiegati in manipolatori e allineatori di wafer dove lo spazio è limitato e la precisione è irrinunciabile.
  • Magazzinaggio automatizzato: Perfetti per attuatori rotanti compatti in AGV e robot di smistamento che operano in corridoi ristretti.

Tag: Cuscinetti orientabili con ingranaggio interno | Cuscinetti di rotazione serie QNA
