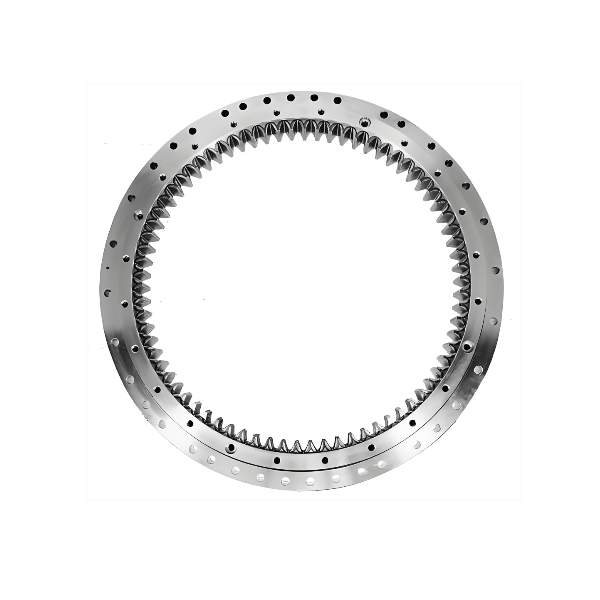

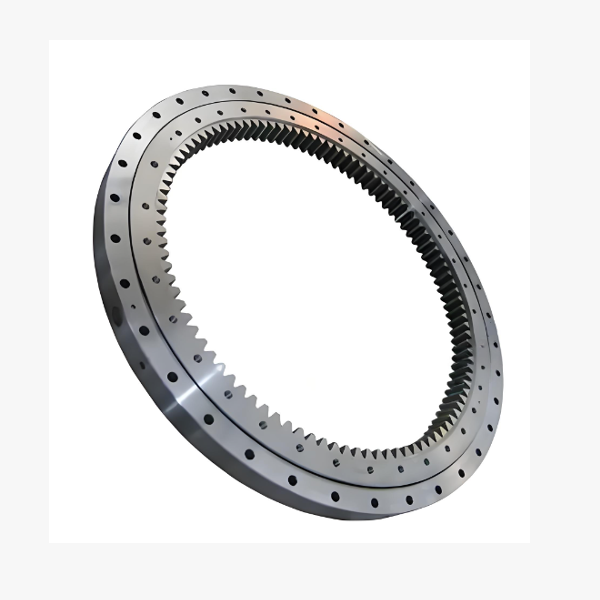

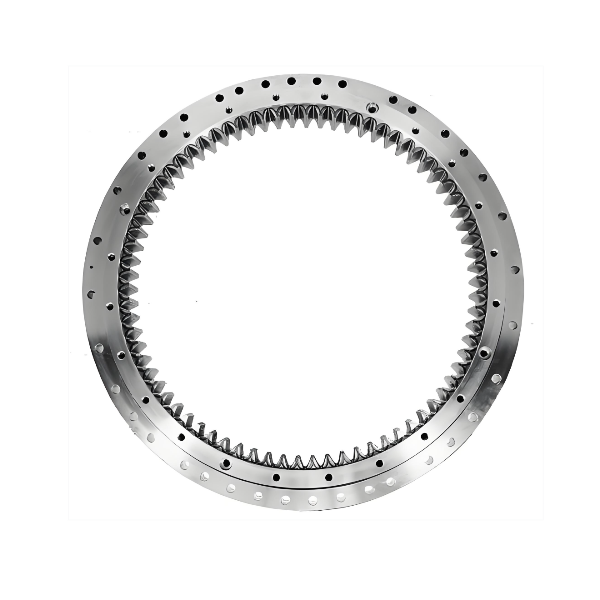

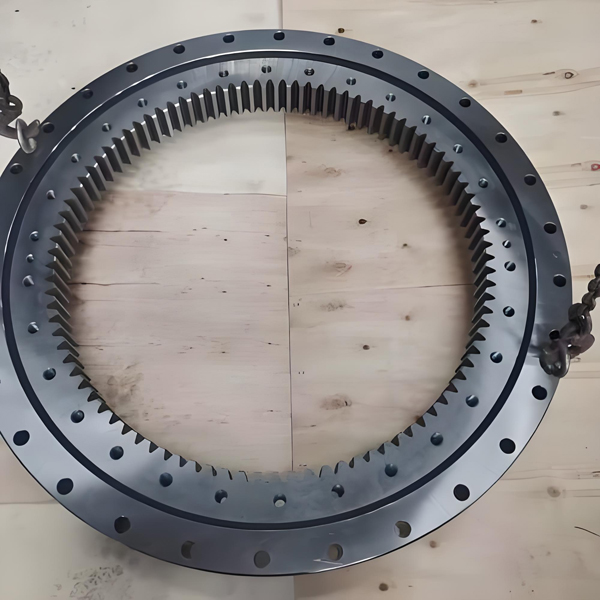

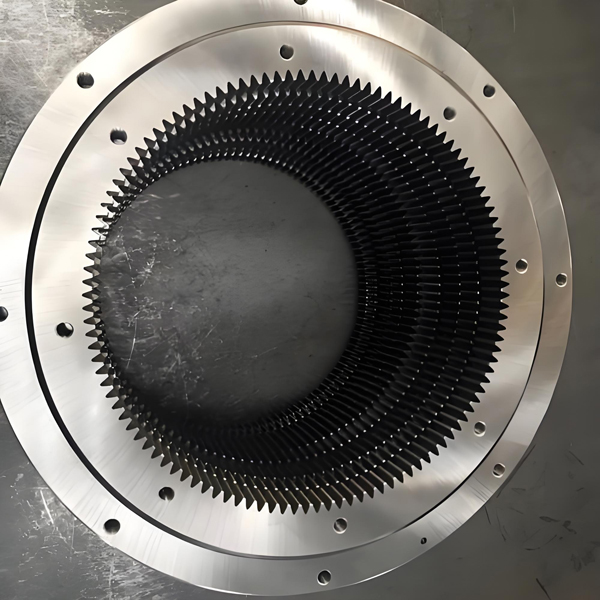

Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno

Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno
Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno
    Nelle macchine pesanti e nell'automazione di precisione, lo spazio è spesso la risorsa più preziosa. Quando i progettisti sono limitati da vincoli di ingombro ridotti ma devono comunque trasmettere una coppia massiccia, la Cuscinetto orientabile a sfere a contatto quadruplo su fila singola con ingranaggio interno soluzione ottimale è rappresentata dai cuscinetti a dentatura interna. A differenza delle varianti a dentatura esterna che richiedono un gioco radiale aggiuntivo per l'accesso del pignone, la nostra serie a dentatura interna integra il meccanismo di azionamento all'interno del diametro del cuscinetto, offrendo un profilo più snello senza compromettere la capacità di carico.
Richiedi un preventivo
Cuscinetto di orientamento personalizzato per cliente spagnolo Cuscinetto di orientamento personalizzato per cliente spagnolo
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Cuscinetto di rotazione personalizzato per cliente del Regno Unito Cuscinetto di rotazione personalizzato per cliente del Regno Unito
Slew bearing for Brazll customer Slew bearing for Brazll customer
Cuscinetto di rotazione per cliente del Brasile Cuscinetto di rotazione per cliente del Brasile
Slewing bearings exported to Russla Slewing bearings exported to Russla
Cuscinetti di rotazione esportati in Russia Cuscinetti di rotazione esportati in Russia
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Cuscinetti di rotazione per cliente degli Stati Uniti Cuscinetti di rotazione per cliente degli Stati Uniti
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Anello di rotazione esportato nel Sud-est asiatico Anello di rotazione esportato nel Sud-est asiatico
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Anello di rotazione esportato nel Sud-ovest asiatico Anello di rotazione esportato nel Sud-ovest asiatico
Slewing ring exported to North America Slewing ring exported to North America
Anello di rotazione esportato in Nord America Anello di rotazione esportato in Nord America
Slewing ring exported to South America Slewing ring exported to South America
Anello di rotazione esportato in Sud America Anello di rotazione esportato in Sud America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Anello di rotazione esportato in Sudafrica Anello di rotazione esportato in Sudafrica
Slew bearing for India customer Slew bearing for India customer



Panoramica della serie di prodotti: Densità ingegneristica

I nostri cuscinetti a sfere a contatto obliquo a quattro punti a una corona con dentatura interna sono progettati per gestire combinazioni di carico complesse in un'unica unità compatta. La geometria "a contatto a quattro punti" consente a una singola corona di sfere di supportare simultaneamente carichi assiali da entrambe le direzioni, carichi radiali e momenti ribaltanti significativi. Spostando la dentatura sull'anello interno, otteniamo:
  • Diametro complessivo ridotto: Il pignone ingrana internamente, consentendo una struttura esterna più piccola e aerodinamica.
  • Protezione migliorata: La posizione interna della dentatura la protegge da detriti esterni, fango e urti accidentali, prolungando la durata in ambienti difficili.
  • Rigidità superiore: L'accoppiamento diretto del motore elettrico all'anello interno (spesso l'elemento rotante) riduce al minimo la flessione, garantendo un posizionamento preciso anche sotto carichi eccentrici elevati.

Questa serie è disponibile in un'ampia gamma di diametri, dalle piccole unità per giunti robotici agli anelli massicci per i sistemi di orientamento delle turbine eoliche, tutti personalizzabili in base ai requisiti specifici di modulo e angolo di pressione.


Caratteristiche principali: Progettate per prestazioni e durata

Non ci limitiamo a tagliare ingranaggi; progettiamo sistemi integrati. I nostri supporti orientabili a dentatura interna si distinguono per:
  1. Lavorazione di precisione della dentatura interna: Utilizzando tecniche avanzate di dentatura a fresatrice e a creatore CNC, otteniamo una qualità della dentatura di classe DIN 8 o superiore. Ciò garantisce un ingranaggio fluido con gioco minimo, riducendo rumore e vibrazioni durante il funzionamento. Possiamo personalizzare i profili dei denti (involuto, dritto o elicoidale) per adattarli perfettamente al vostro pignone di azionamento.
  2. Trattamento termico ottimizzato: Le piste di rotolamento e i denti degli ingranaggi vengono sottoposti a un processo di tempra per induzione specializzato. Questo crea uno strato superficiale duro e resistente all'usura, mantenendo un nucleo tenace e resistente agli urti. Questo trattamento a doppia proprietà è fondamentale per prevenire vaiolature sui denti degli ingranaggi e sfaldamenti sulle piste di rotolamento sotto carichi dinamici.
  3. Design compatto e ad alta capacità: La disposizione a contatto a quattro punti a una corona offre il miglior rapporto carico/peso del settore. Sostituisce complesse disposizioni multi-cuscinetto, semplificando la progettazione dell'alloggiamento e riducendo il peso totale del gruppo.
  4. Soluzioni di tenuta robuste: Riconoscendo che gli ingranaggi interni possono intrappolare contaminanti se non sigillati correttamente, utilizziamo tenute a labirinto multilabbro con canali di sfiato del grasso. Queste tenute tengono efficacemente fuori polvere, acqua e particelle abrasive, trattenendo al contempo la lubrificazione in temperature che vanno da -40°C a +80°C.
  5. Opzioni di montaggio flessibili: I nostri anelli interni presentano schemi di fori per bulloni e diametri di centraggio ottimizzati per facilitare l'installazione di motori e alberi. Possiamo anche integrare supporti per sensori per il monitoraggio in tempo reale della velocità di rotazione e della posizione.


Applicazioni: Dove lo spazio incontra la potenza

Il cuscinetto orientabile a rulli a dentatura interna, a una corona di sfere a contatto a quattro punti, è la scelta preferita per applicazioni in cui lo spazio radiale è limitato ma i requisiti di coppia sono elevati:
  • Escavatori compatti e mini-gru: Il design a dentatura interna consente un raggio di rotazione più ridotto, consentendo alle macchine di operare in cantieri urbani angusti mantenendo una rotazione potente.
  • Robotica industriale e tavole rotanti: Ideale per la rotazione di base di robot a carico pesante e posizionatori per saldatura in cui il motore è montato centralmente e un ingombro ridotto è essenziale per il layout della cella.
  • Piattaforme di lavoro aeree (PLE): Utilizzati nella rotazione della torretta dei sollevatori a braccio, fornendo un movimento stabile e fluido per i lavoratori in quota, resistendo al contempo ai carichi del vento.
  • Sistemi di inseguimento solare: Perfetti per inseguitori a singolo asse in cui il meccanismo di azionamento deve essere protetto dagli agenti atmosferici e la struttura complessiva deve rimanere leggera.
  • Apparecchiature per la movimentazione dei materiali: Presenti in riciclatori a ponte e gru portuali, dove è necessaria una rotazione affidabile e ad alta coppia per spostare materiali sfusi in modo efficiente.
  • Sistemi di difesa e torrette: Utilizzati in stazioni d'arma remote e torrette di sorveglianza dove una silhouette bassa e una trasmissione protetta sono esigenze tattiche.
