Approfondimento del Prodotto: Protezione Ingegnerizzata per le Prestazioni

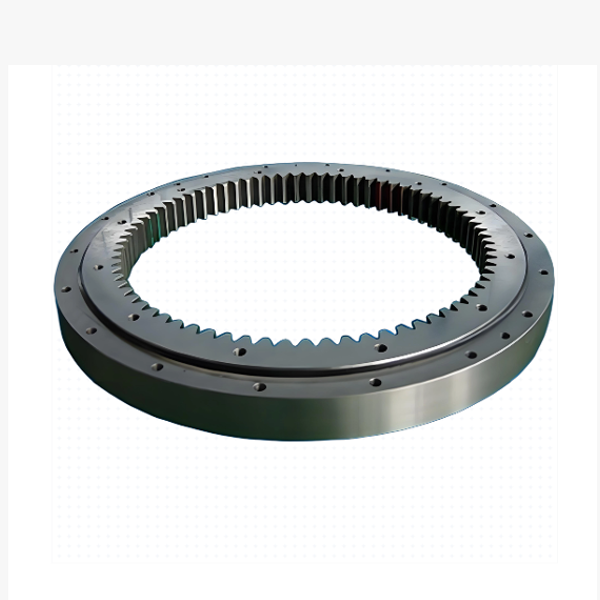

Il cuore del nostro cuscinetto orientabile a tre corone di rulli con dentatura interna risiede nell'integrazione unica della geometria degli ingranaggi e della struttura portante.
-
L'Architettura a Tre Corone: Proprio come la sua controparte esterna, presenta tre piste di rotolamento indipendenti. Una fila verticale di rulli cilindrici gestisce carichi assiali massicci (il peso della struttura), mentre due file orizzontali assorbono le forze radiali e i momenti di ribaltamento. Questa separazione garantisce la massima rigidità e una deformazione minima.
-
Il Vantaggio della Dentatura Interna: I denti dell'ingranaggio sono tagliati con precisione sul diametro
interno
dell'anello esterno (o talvolta dell'anello interno, a seconda della configurazione). Ciò posiziona il pignone di azionamento all'interno del gruppo cuscinetto. Il risultato? Il contatto ingranaggio-pignone è naturalmente schermato dalla struttura stessa del cuscinetto, riducendo drasticamente il rischio di contaminazione da fanghiglia, trucioli metallici o polvere ambientale.
Il nostro processo di produzione utilizza avanzate macchine per dentatura a creatore e modellatura CNC, in grado di tagliare ingranaggi interni a modulo grande con precisione al micron. Impieghiamo acciaio premium degassato sottovuoto (42CrMo4/50Mn) e applichiamo una tempra a induzione specificamente adattata al profilo dell'ingranaggio interno, garantendo che i denti resistano a vaiolatura e usura anche sotto inversioni di coppia elevate.
Per gli ingegneri che specificano un cuscinetto di azionamento ad ingranaggi protetto, ciò significa meno tempi di fermo per la pulizia, un consumo ridotto di lubrificante e una durata di servizio significativamente maggiore in ambienti abrasivi.
Caratteristiche Principali: Perché Scegliere la Dentatura Interna?
-
Protezione Superiore dai Contaminanti: Posizionando i denti dell'ingranaggio all'interno, l'alloggiamento del cuscinetto agisce come una barriera naturale contro detriti che cadono, spruzzi d'acqua e polvere. Questo è fondamentale per talpe meccaniche e attrezzature minerarie che operano in condizioni sporche.
-
Design Radiale Compatto: La dentatura interna consente di montare il motore di azionamento e il pignone più vicino al centro di rotazione. Ciò riduce la dimensione radiale complessiva dell'unità orientabile, consentendo layout di macchinari più stretti e profili del baricentro più bassi.
-
Trasmissione di Coppia Elevata: Il grande diametro primitivo dell'ingranaggio interno consente una trasmissione di coppia più elevata con forze del pignone inferiori, riducendo lo stress sul motore di azionamento e sul riduttore.
-
Moduli Ingranaggio Personalizzabili: Siamo specializzati nel taglio di ingranaggi interni personalizzati. Che tu abbia bisogno di un modulo specifico, un angolo di pressione o uno spostamento del profilo per adattarti al tuo pignone esistente, il nostro team di ingegneri può produrre ingranaggi che si accoppiano perfettamente, minimizzando gioco e rumore.
-
Integrazione Robusta delle Tenute: I nostri progetti con dentatura interna sono abbinati a tenute a labirinto multilabbro che proteggono ulteriormente la zona dell'ingranaggio e le piste di rotolamento, garantendo la ritenzione del grasso e l'esclusione dei contaminanti negli ambienti industriali più difficili.
Applicazioni: Dove Spazio e Protezione Contano di Più
I nostri cuscinetti orientabili a tre corone di rulli con dentatura interna sono la scelta preferita per applicazioni in cui gli ingranaggi esterni sono impraticabili o vulnerabili:
-
Talpe Meccaniche (TBM): Nell'ambiente confinato, fangoso e roccioso di un tunnel, gli ingranaggi esterni verrebbero rapidamente distrutti. I nostri cuscinetti a dentatura interna proteggono il sistema di azionamento supportando al contempo l'enorme spinta e coppia della testa di taglio.
-
Grandi Turbine Eoliche: Per turbine multi-megawatt, l'azionamento di imbardata utilizza spesso la dentatura interna per mantenere il meccanismo compatto e protetto dall'esposizione agli agenti atmosferici sulla sommità della torre.
-
Gru Portuali e di Cantiere per Carichi Pesanti: Grandi gru a cavalletto e gru galleggianti utilizzano ingranaggi interni per prevenire danni causati da cinghie di carico che cadono, utensili o spruzzi di sale marino.
-
Pale e Dragline Minerarie: Nelle miniere a cielo aperto, dove la caduta di rocce è una minaccia costante, la dentatura interna protegge l'azionamento di rotazione dai danni da impatto.
-
Torrette Militari e per la Difesa: Veicoli corazzati e sistemi di cannoni navali si affidano a corone orientabili a dentatura interna per mantenere un profilo basso e proteggere i componenti critici dell'azionamento da detriti di battaglia e fuoco di armi leggere.
