Panoramica della serie di prodotti: Profilo sottile, resistenza massiccia

• Architettura a doppia fila di sfere: Due file indipendenti di sfere in acciaio sono disposte in una configurazione ad arco gotico o a contatto quadruplo. Una fila gestisce principalmente i carichi assiali, mentre l'altra gestisce le forze radiali e i momenti di ribaltamento, garantendo stabilità anche in un pacchetto sottile.

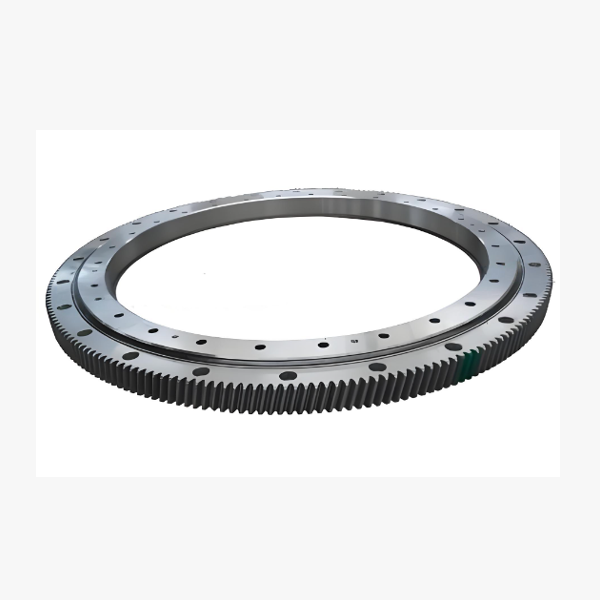

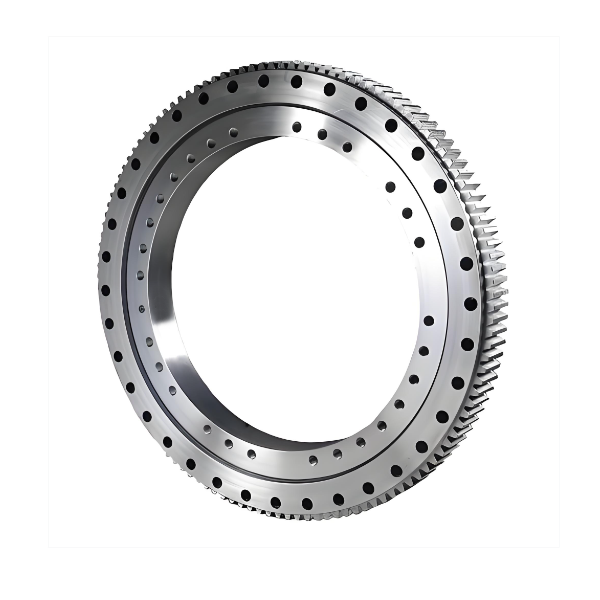

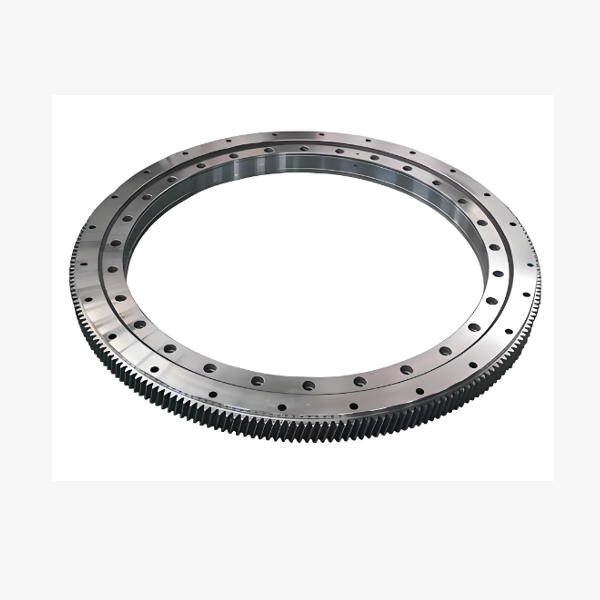

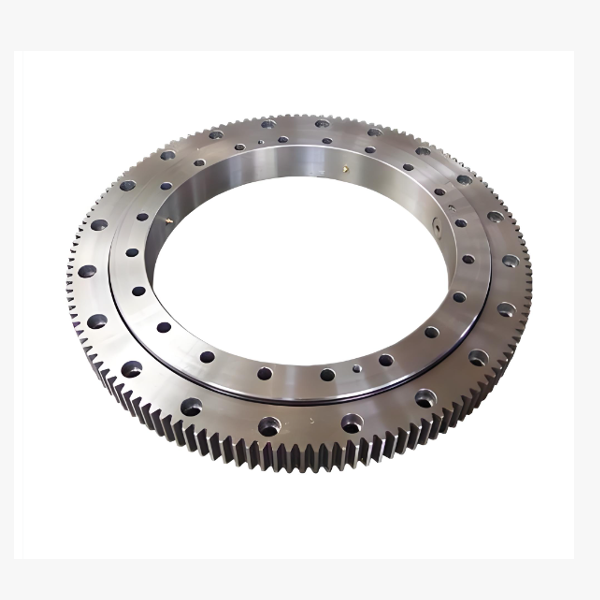

• Ingranaggio esterno integrato: L'anello esterno viene lavorato con precisione con denti esterni (dritti o elicoidali), pronto per ingranare direttamente con il motore a pignone. Questo approccio "tutto-in-uno" riduce il numero di componenti, elimina gli errori di allineamento tra ingranaggi e cuscinetti separati, e abbassa l'inerzia complessiva del sistema.
• Geometria a sezione ridotta: Attraverso un trattamento termico avanzato e acciai legati ad alta resistenza, riduciamo lo spessore delle pareti e l'altezza complessiva degli anelli dei cuscinetti senza compromettere l'integrità strutturale. Ciò consente progetti di macchine più snelli e un baricentro più basso.
• Moduli di ingranaggio personalizzabili: Offriamo un'ampia gamma di dimensioni dei moduli, angoli di pressione e processi di tempra dei denti (tempra a induzione o alla fiamma) personalizzati in base ai requisiti specifici di coppia e velocità.

Caratteristiche principali: Dove la precisione incontra la compattezza

1. Efficienza di spazio eccezionale: Il vantaggio principale è la drastica riduzione dell'altezza assiale. Ciò consente ai progettisti di creare macchinari più piatti, più aerodinamici o più compatti, essenziali per robot mobili, veicoli a guida automatica (AGV) e attrezzature portatili.
2. Elevata capacità di carico di momento in forma sottile: Non lasciarti ingannare dal profilo sottile. Il design a doppia fila distribuisce i carichi su due percorsi di contatto, fornendo una resistenza superiore ai momenti di ribaltamento rispetto ai cuscinetti a sezione sottile a fila singola. Gestisce carichi eccentrici con notevole rigidità.
3. Efficienza di azionamento diretto: Il design con ingranaggio esterno facilita l'accoppiamento diretto con motori servo o passo-passo. Ciò elimina il gioco associato ai riduttori intermedi, risultando in un controllo del movimento più fluido, una maggiore precisione di posizionamento e tempi di risposta più rapidi.
4. Rapporto peso-carico ottimizzato: Rimuovendo il materiale superfluo attraverso il nostro design ridotto, riduciamo significativamente il peso del componente. Ciò è fondamentale per le applicazioni a batteria dove l'efficienza energetica e la capacità di carico utile sono fondamentali.
5. Tenuta robusta per ingranaggi integrati: Proteggere i denti dell'ingranaggio e le piste di scorrimento interne è fondamentale. Le nostre soluzioni di tenuta personalizzate coprono sia l'interfaccia rotante che la zona dell'ingranaggio, impedendo a polvere, trucioli e umidità di interferire con l'ingranamento o danneggiare le sfere.

Applicazioni: Abilitare la prossima generazione di macchinari compatti

• Robotica industriale e cobot: Ideale per polsi robotici, rotazioni di base e giunti assiali dove sono richiesti peso ridotto e alta precisione per massimizzare carico utile e velocità.
• Veicoli a guida automatica (AGV) e AMR: Fornisce la rotazione compatta e robusta necessaria per moduli di sterzo e piattaforme di sollevamento nei robot di logistica di magazzino.
• Sistemi di inseguimento solare: Utilizzato in tracciatori a due assi dove un design a profilo basso riduce l'esposizione al carico del vento mentre l'ingranaggio esterno garantisce un allineamento preciso di inseguimento del sole.
• Macchinari per imballaggio e lavorazione: Perfetto per tavole indicizzate rotanti e teste di riempimento che richiedono arresti e avviamenti rapidi e precisi in linee di produzione confinate.
• Apparecchiature per imaging medico: Supporta la rotazione fluida e senza vibrazioni di scanner CT e bracci a raggi X, dove i vincoli di spazio all'interno del gantry sono estremi.
• Macchinari per costruzioni di piccole e medie dimensioni: Consente a escavatori compatti e mini-gru di mantenere elevate capacità di sollevamento nonostante la loro impronta fisica ridotta.
