    Als een gespecialiseerde fabrikant in China met diepe wortels in de zware industrie, begrijpen we dat een inwendig tandwielontwerp een compacte, beschermde voetafdruk biedt, maar het concentreert ook immense spanning op de tandwieltanden en loopbanen. Ons ingenieursteam heeft een specifieke serie lagers ontwikkeld die combineert ultrahoge structurele sterkte met geavanceerde slijtvaste technologieën , zodat uw machines blijven draaien, zelfs wanneer het stof het dikst is en de belastingen het zwaarst zijn.
Offerte aanvragen
Aangepast slingerlager voor Spaanse klant Aangepast slingerlager voor Spaanse klant
Aangepast draaikranslager voor klant uit Verenigd Koninkrijk Aangepast draaikranslager voor klant uit Verenigd Koninkrijk
Draaikranslager voor klant uit Brazilië Draaikranslager voor klant uit Brazilië
Draaikranslagers geëxporteerd naar Rusland Draaikranslagers geëxporteerd naar Rusland
Draaikranslagers voor klant uit Verenigde Staten Draaikranslagers voor klant uit Verenigde Staten
Draaikrans geëxporteerd naar Zuidoost-Azië Draaikrans geëxporteerd naar Zuidoost-Azië
Draaikrans geëxporteerd naar Zuidwest-Azië Draaikrans geëxporteerd naar Zuidwest-Azië
Draaikrans geëxporteerd naar Noord-Amerika Draaikrans geëxporteerd naar Noord-Amerika
Draaikrans geëxporteerd naar Zuid-Amerika Draaikrans geëxporteerd naar Zuid-Amerika
Draaikrans geëxporteerd naar Zuid-Afrika Draaikrans geëxporteerd naar Zuid-Afrika
Draaikranslager voor klant uit India Draaikranslager voor klant uit India
Draaikranslager voor klant uit Latijns-Amerika Draaikranslager voor klant uit Latijns-Amerika
Draaikranslager voor klant uit Türkiye Draaikranslager voor klant uit Türkiye
Draaikranslager voor klant uit Oezbekistan Draaikranslager voor klant uit Oezbekistan
Draaikrans geëxporteerd naar Zuid-Korea Draaikrans geëxporteerd naar Zuid-Korea
Draaikrans geëxporteerd naar Mexico Draaikrans geëxporteerd naar Mexico
Aangepast draaikranslager voor klant uit Mexico Aangepast draaikranslager voor klant uit Mexico
Aangepast draaikranslager voor klant uit Italië Aangepast draaikranslager voor klant uit Italië
Aangepast draaikranslager voor klant uit Vietnam Aangepast draaikranslager voor klant uit Vietnam
Draaikranslager voor klant uit Europa Draaikranslager voor klant uit Europa


Productoverzicht

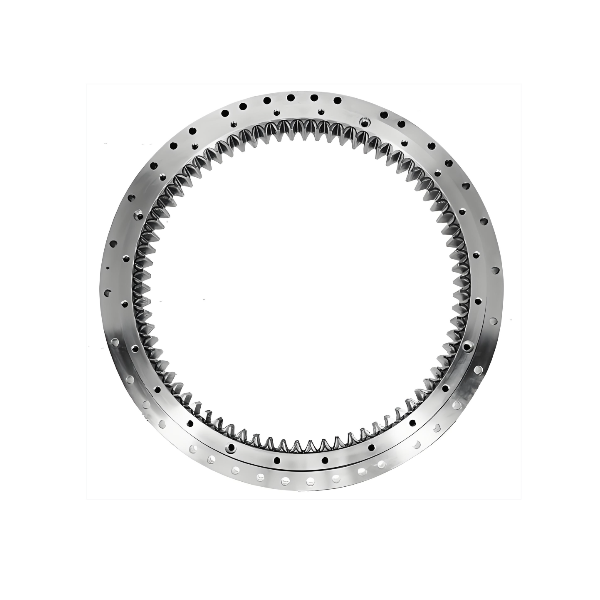

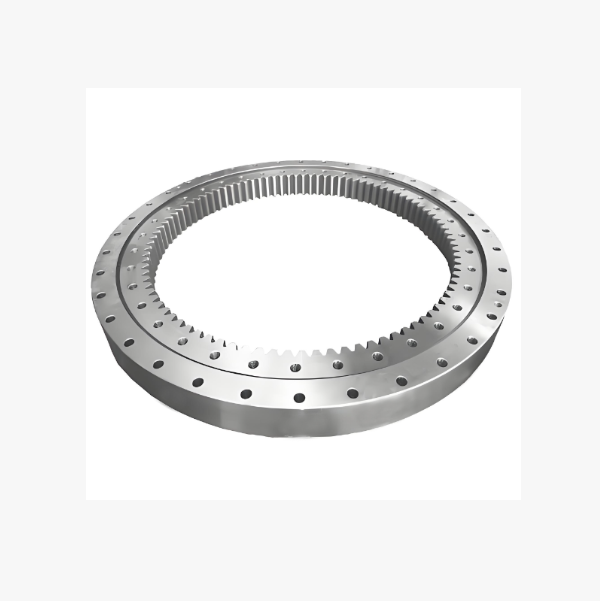

In tegenstelling tot externe tandwielmodellen waarbij de tanden worden blootgesteld aan directe impact en puin, hebben onze inwendige tandwiel slingerlagers tandwiel tanden die in de binnendiameter van de buitenring zijn gesneden (of soms de binnenring, afhankelijk van de configuratie). Deze 'verborgen' tandwielopstelling biedt twee kritieke voordelen:
  1. Bescherming tegen puin: De tandwieloverbrenging wordt van nature afgeschermd door de lagerstructuur, waardoor het risico van steeninvoer en accidentele schade wordt verminderd.
  2. Compacte integratie: Het maakt een kleinere machineomhulling mogelijk, perfect voor de zwaaicirkels van graafmachines, de rotatieplatforms van mijnbouwboren en de torens van mobiele kranen.

Echter, het beschermen van het tandwiel is slechts de helft van de strijd. De echte uitdaging is ervoor te zorgen dat de tanden en loopbanen miljoenen cycli van hoge koppeloverdracht kunnen weerstaan zonder putcorrosie, afschilfering of overmatige slijtage.


Belangrijkste kenmerken

Om een echt slijtvaste slingerring te leveren, gaan we verder dan standaard productiepraktijken. Ons productieproces richt zich op drie pijlers van duurzaamheid:
  • Diep geharde tandwieltanden: We gebruiken nauwkeurige inductieharding niet alleen op de loopbanen, maar specifiek geoptimaliseerd voor de inwendige tandwieltanden. Dit creëert een harde, slijtvaste oppervlaktelaag (HRC 55-60) terwijl een taaie, ductiele kern behouden blijft om schokbelastingen te absorberen zonder te barsten. Deze dubbele eigenschap is essentieel voor zware toepassingen met plotselinge start- en stopbewegingen.
  • Constructie van hoogwaardig gelegeerd staal: We gebruiken uitsluitend premium gelegeerde staalsoorten zoals 42CrMo4 en 50Mn, vacuüm ontgast om onzuiverheden te verwijderen. Dit zorgt ervoor dat de lagerring zelf de structurele sterkte bezit om vervorming te weerstaan onder enorme radiale en axiale belastingen, waardoor de 'ovaliteit' wordt voorkomen die leidt tot voortijdig falen.
  • Geoptimaliseerd tandprofiel & slijpen: Onze inwendige tandwielen worden na warmtebehandeling precisiegeslepen om vervormingen te corrigeren. We optimaliseren het tandprofiel (vaak met gemodificeerde evolventeprofielen) om een gelijkmatige belastingverdeling over het tandvlak te garanderen, puntbelasting te minimaliseren en de levensduur van het tandwiel aanzienlijk te verlengen.
  • Zware afdichtingssystemen: Omdat we erkennen dat slijtage vaak begint met verontreiniging, zijn onze lagers voorzien van meerfasige labyrintafdichtingen in combinatie met hoogwaardige NBR- of Viton-lipafdichtingen. Deze houden schurend stof buiten en hoogviskeus vet binnen, waardoor een schone werkomgeving voor het inwendige tandwielmechanisme ontstaat.


Toepassingen in de praktijk

Onze sterke inwendige tandwiel slingerlagers zijn de voorkeurskeuze voor industrieën waar stilstand duizenden dollars per uur kost:
  • Mijnbouw- & boorinstallaties: Essentieel voor de rotatietafels van boorgatboren en roterende boorinstallaties, waar de koppelvereisten extreem zijn en stof alomtegenwoordig.
  • Hydraulische graafmachines: Gebruikt in de zwaaiaandrijvingen van middelgrote tot grote graafmachines, die de robuuste koppeloverdracht bieden die nodig is om zware bakken door harde grond te verplaatsen.
  • Tunnelboormachines (TBM's): Cruciaal voor de snijkoprotatiesystemen, waarbij lagers nodig zijn die enorme stuwkrachten en continue werking in beperkte, vuile ruimtes aankunnen.
  • Offshore kranen & lieren: Ingezet in zware maritieme omgevingen waar zoutwatercorrosie en hoge dynamische belastingen een duurzame rotatieoplossing met beschermde tandwieloverbrenging vereisen.
  • Walserij- en staalfabriekbehandelingsapparatuur: Ideaal voor pannekranen en transferwagens die werken onder hoge temperaturen en zware schokbelastingen.
