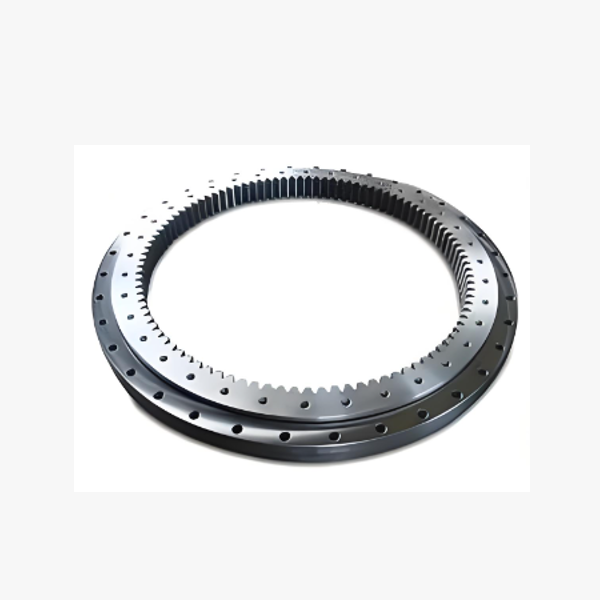

Łożyska obrotowe z rolkami krzyżowymi z uzębieniem wewnętrznym

Łożyska obrotowe z rolkami krzyżowymi z uzębieniem wewnętrznym
Łożyska obrotowe z rolkami krzyżowymi z uzębieniem wewnętrznym Łożyska obrotowe z rolkami krzyżowymi z uzębieniem wewnętrznym Łożyska obrotowe z rolkami krzyżowymi z uzębieniem wewnętrznym

    Projektując kompaktowe układy obrotowe, przestrzeń jest najcenniejszym zasobem. Choć zewnętrzne uzębienia są powszechne, często wystają poza średnicę zewnętrzną łożyska, zwiększając całkowitą powierzchnię i narażając zęby na uszkodzenia. W zastosowaniach takich jak roboty współpracujące, stabilizowane wieżyczki czy zamknięte stoły indeksujące, ta zewnętrzna masa jest wadą.

    Nasze Łożyska obrotowe z rolkami krzyżowymi z uzębieniem wewnętrznym Rozwiązujemy ten problem, przesuwając interfejs napędowy do wewnątrz. Integrując precyzyjnie szlifowane zęby bezpośrednio w pierścieniu wewnętrznym (lub czasem zewnętrznym, w zależności od konfiguracji), tworzymy oszczędzające miejsce łożysko z uzębieniem wewnętrznym które mieści się w całości w istniejącej obudowie systemu. Taka konstrukcja umożliwia zazębienie zębnika silnika od wewnątrz lub przez centralny otwór, co daje smuklejszy, lepiej chroniony i wysoce wydajny zespół. Jako wyspecjalizowany chiński producent łożysk z uzębieniem wewnętrznym , udoskonaliliśmy sztukę wycinania wewnętrznych uzębień na cienkościennych pierścieniach bez naruszania integralności geometrycznej bieżni.

Poproś o wycenę
Niestandardowe łożysko obrotowe dla klienta z Hiszpanii Niestandardowe łożysko obrotowe dla klienta z Hiszpanii
Niestandardowe łożysko obrotowe dla klienta z Wielkiej Brytanii Niestandardowe łożysko obrotowe dla klienta z Wielkiej Brytanii
Łożysko obrotowe dla klienta z Brazylii Łożysko obrotowe dla klienta z Brazylii
Łożyska obrotowe wyeksportowane do Rosji Łożyska obrotowe wyeksportowane do Rosji
Łożyska obrotowe dla klienta ze Stanów Zjednoczonych Łożyska obrotowe dla klienta ze Stanów Zjednoczonych
Pierścień obrotowy wyeksportowany do Azji Południowo-Wschodniej Pierścień obrotowy wyeksportowany do Azji Południowo-Wschodniej
Pierścień obrotowy wyeksportowany do Azji Południowo-Zachodniej Pierścień obrotowy wyeksportowany do Azji Południowo-Zachodniej
Pierścień obrotowy wyeksportowany do Ameryki Północnej Pierścień obrotowy wyeksportowany do Ameryki Północnej
Pierścień obrotowy wyeksportowany do Ameryki Południowej Pierścień obrotowy wyeksportowany do Ameryki Południowej
Pierścień obrotowy wyeksportowany do Republiki Południowej Afryki Pierścień obrotowy wyeksportowany do Republiki Południowej Afryki
Łożysko obrotowe dla klienta z Indii Łożysko obrotowe dla klienta z Indii
Łożysko obrotowe dla klienta z Ameryki Łacińskiej Łożysko obrotowe dla klienta z Ameryki Łacińskiej
Łożysko obrotowe dla klienta z Turcji Łożysko obrotowe dla klienta z Turcji
Łożysko obrotowe dla klienta z Uzbekistanu Łożysko obrotowe dla klienta z Uzbekistanu
Pierścień obrotowy wyeksportowany do Korei Południowej Pierścień obrotowy wyeksportowany do Korei Południowej
Pierścień obrotowy wyeksportowany do Meksyku Pierścień obrotowy wyeksportowany do Meksyku
Niestandardowe łożysko obrotowe dla klienta z Meksyku Niestandardowe łożysko obrotowe dla klienta z Meksyku
Niestandardowe łożysko obrotowe dla klienta z Włoch Niestandardowe łożysko obrotowe dla klienta z Włoch
Niestandardowe łożysko obrotowe dla klienta z Wietnamu Niestandardowe łożysko obrotowe dla klienta z Wietnamu
Łożysko obrotowe dla klienta z Europy Łożysko obrotowe dla klienta z Europy


Dogłębna analiza produktu: Projektowanie napędu wewnętrznego

Produkcja łożyska obrotowego z krzyżowymi rolkami i uzębieniem wewnętrznym stawia wyjątkowe wyzwania, szczególnie w utrzymaniu współosiowości między kołem podziałowym a bieżnią łożyska po obróbce cieplnej.
  • Precyzyjne cięcie uzębienia wewnętrznego: Stosujemy zaawansowane procesy obróbki CNC i skrawania, aby wycinać wewnętrzne zęby z dokładnością DIN klasa 5 lub 6. W przeciwieństwie do przeciąganych zębatek, które mogą powodować naprężenia, nasze metody szlifowania i wykańczania zapewniają płynne zazębianie i minimalny hałas, co jest kluczowe dla precyzyjnego napędu obrotowego z uzębieniem wewnętrznym.
  • Zintegrowana integralność strukturalna: Zęby nie są dodatkiem; są integralną częścią utwardzonego pierścienia łożyska. Taka monolityczna konstrukcja zapewnia bezpośrednie przenoszenie momentu obrotowego na elementy toczne bez pośrednich interfejsów, które mogłyby wprowadzać luz lub odkształcenia.
  • Wysoka sztywność na moment: Podobnie jak wszystkie konstrukcje z krzyżowymi rolkami, nasze łożyska stołów obrotowych o wysokim momencie obrotowym stosują cylindryczne rolki ułożone pod kątem 90 stopni. Zapewnia to doskonałą odporność na momenty przechylające, co czyni je idealnymi do obciążeń wspornikowych, gdzie stabilność jest najważniejsza.
  • Chroniony interfejs uzębienia: Umieszczając uzębienie wewnętrznie, zęby są osłonięte przed kurzem, wiórami i przypadkowymi uderzeniami. Znacznie zmniejsza to zużycie i wydłuża okresy między przeglądami, co jest kluczową zaletą dla mechanizmów obrotu wieżyczek działających w trudnych warunkach polowych.
  • Wydajność z zerowym luzem: Dzięki precyzyjnemu wstępnemu obciążeniu zestawu rolek i ścisłej kontroli luzu międzyzębnego podczas produkcji dostarczamy rozwiązanie z pierścieniem zębatym o zerowym luzie, niezbędne do zadań pozycjonowania z dużą powtarzalnością.


Kluczowe cechy: Wydajność ukryta wewnątrz

  • Ultrakompaktowa powierzchnia: Konstrukcja z uzębieniem wewnętrznym eliminuje zewnętrzne występy, umożliwiając najmniejszą możliwą średnicę systemu. Idealna do oszczędzających miejsce łożysk z uzębieniem wewnętrznym w gęsto zabudowanych celach robotycznych.
  • Gotowy do bezpośredniego napędu: Zoptymalizowany do sprzęgania z bezramowymi silnikami momentowymi, umożliwiając wysoką dynamikę odpowiedzi i eliminując potrzebę stosowania nieporęcznych przekładni.
  • Doskonały rozkład obciążenia: Geometria uzębienia wewnętrznego pozwala na większą średnicę podziałową efektywną względem rozmiaru łożyska, poprawiając pojemność momentu obrotowego i zmniejszając obciążenie poszczególnych zębów.
  • Zwiększona trwałość: Osłonięte zęby oznaczają mniejsze zanieczyszczenie i mniejsze ryzyko uszkodzenia podczas obsługi lub pracy, zapewniając długoterminową niezawodność dla niestandardowego zamkniętego rozwiązania obrotowego.
  • Konfigurowalne moduły: Oferujemy szeroki zakres modułów i kątów nacisku, aby dopasować się do wymagań dotyczących zębnika silnika, zapewniając optymalną wydajność i żywotność.


Zastosowania: Gdzie kompaktowość spotyka się z mocą

Nasze łożyska obrotowe z krzyżowymi rolkami i uzębieniem wewnętrznym są preferowanym wyborem dla inżynierów projektujących systemy obrotowe o dużej gęstości:
  • Roboty współpracujące i przemysłowe: Idealne do przegubów nadgarstka i łokcia, gdzie potrzebny jest smukły profil, aby uniknąć kolizji i zmaksymalizować przestrzeń roboczą.
  • Wieżyczki obronne i bezpieczeństwa: Stosowane w przegubach kamer i stacjach uzbrojenia, gdzie niskoprofilowy, chroniony system napędowy jest kluczowy dla przeżywalności i aerodynamiki.
  • Obrazowanie medyczne: Niezbędne w systemach obrotu bramek CT i MRI, gdzie wymagany jest płynny, cichy i kompaktowy ruch w ciasnych otworach skanerów.
  • Sprzęt półprzewodnikowy: Stosowane w manipulatorach i pozycjonerach płytek, gdzie przestrzeń jest ograniczona, a precyzja jest niepodlegająca negocjacjom.
  • Zautomatyzowane magazynowanie: Idealne do kompaktowych siłowników obrotowych w pojazdach AGV i robotach sortujących działających w wąskich korytarzach.
