    No mundo da usinagem CNC de alto nível, especialmente em centros de fresamento e torneamento de 5 eixos, a diferença entre um acabamento superficial espelhado e uma peça que requer retrabalho muitas vezes se resume a um único componente: o rolamento rotativo. Quando um fuso está cortando titânio ou alumínio aeronáutico em altas velocidades, qualquer pequena deflexão, vibração ou folga na mesa rotativa é diretamente transferida para a peça de trabalho. Rolamentos de coroa padrão simplesmente não conseguem suportar as cargas dinâmicas e os requisitos de precisão das máquinas modernas Máquinas-ferramenta CNC .
Solicite um Orçamento
Rolamento de giro personalizado para cliente na Espanha Rolamento de giro personalizado para cliente na Espanha
Rolamento de giro personalizado para cliente do Reino Unido Rolamento de giro personalizado para cliente do Reino Unido
Rolamento de giro para cliente do Brasil Rolamento de giro para cliente do Brasil
Rolamentos de giro exportados para a Rússia Rolamentos de giro exportados para a Rússia
Rolamentos de giro para cliente dos Estados Unidos Rolamentos de giro para cliente dos Estados Unidos
Anel de giro exportado para o Sudeste Asiático Anel de giro exportado para o Sudeste Asiático
Anel de giro exportado para o Sudoeste Asiático Anel de giro exportado para o Sudoeste Asiático
Anel de giro exportado para a América do Norte Anel de giro exportado para a América do Norte
Anel de giro exportado para a América do Sul Anel de giro exportado para a América do Sul
Anel de giro exportado para a África do Sul Anel de giro exportado para a África do Sul
Rolamento de giro para cliente da Índia Rolamento de giro para cliente da Índia
Rolamento de giro para cliente da América Latina Rolamento de giro para cliente da América Latina
Rolamento de giro para cliente da Turquia Rolamento de giro para cliente da Turquia
Rolamento de giro para cliente do Uzbequistão Rolamento de giro para cliente do Uzbequistão
Anel de giro exportado para a Coreia do Sul Anel de giro exportado para a Coreia do Sul
Anel de giro exportado para o México Anel de giro exportado para o México
Rolamento de giro personalizado para cliente do México Rolamento de giro personalizado para cliente do México
Rolamento de giro personalizado para cliente da Itália Rolamento de giro personalizado para cliente da Itália
Rolamento de giro personalizado para cliente do Vietnã Rolamento de giro personalizado para cliente do Vietnã
Rolamento de giro para cliente da Europa Rolamento de giro para cliente da Europa

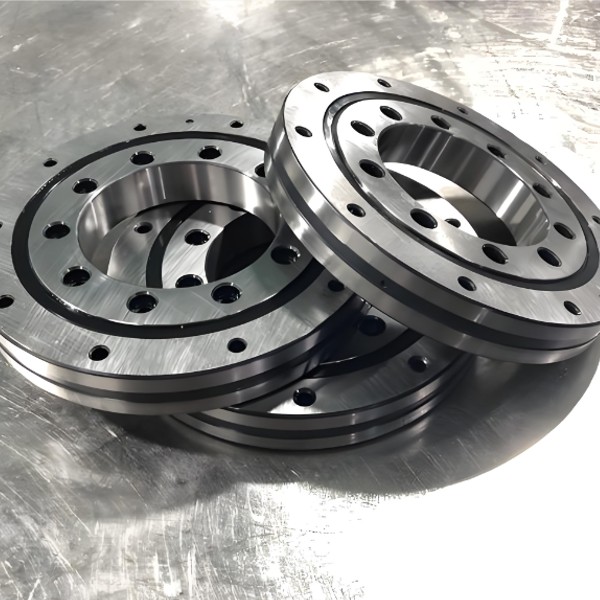

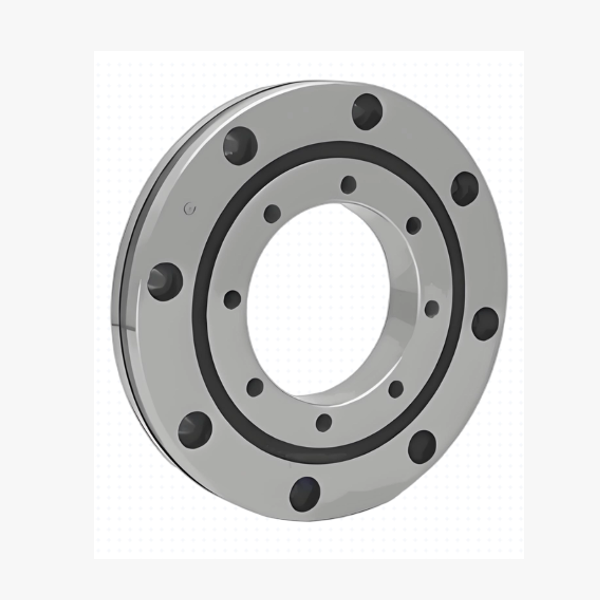

Visão Geral do Produto: Engenharia de Precisão para o Chão de Fábrica

Nossa série de rolamentos de coroa de rolos cruzados não é um item prontamente disponível; é um instrumento de precisão projetado para o coração da sua máquina-ferramenta.
  • Geometria Otimizada dos Rolos: Utilizamos rolos cilíndricos retificados dispostos em direções perpendiculares alternadas. Esta configuração permite que uma única unidade de rolamento suporte simultaneamente cargas radiais, axiais e de momento, eliminando a necessidade de conjuntos de rolamentos múltiplos e reduzindo a pegada geral da mesa rotativa.
  • Pré-carregado para Folga Zero: Cada rolamento passa por um processo preciso de pré-carga durante a montagem. Ao ajustar cuidadosamente a folga interna, eliminamos toda a folga axial e radial, criando um rolamento de mesa rotativa de alta rigidez que resiste à deformação sob torque de corte. Isso garante repetibilidade na faixa de mícrons.

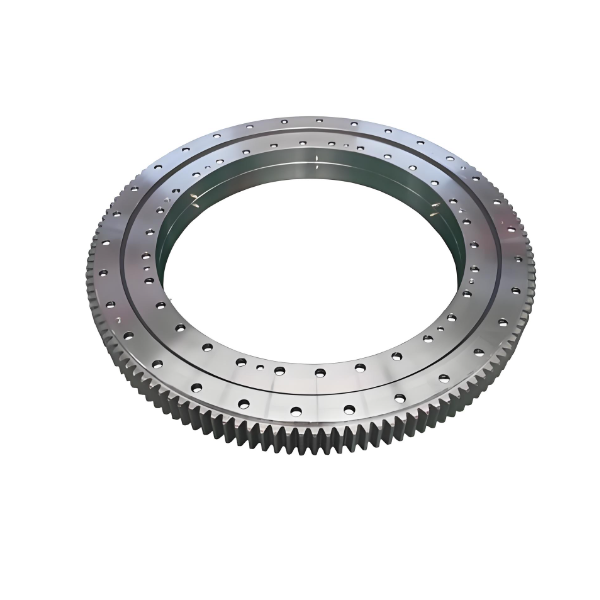

  • Opções de Engrenagem Integrada: Para mesas rotativas de acionamento direto, oferecemos rolamentos com engrenagens internas ou externas integradas. Estas engrenagens são endurecidas e retificadas conforme Classe DIN 5 ou superior, garantindo engate suave com o motor torque e minimizando erros de transmissão.
  • Design de Baixo Atrito: Apesar da alta pré-carga, nossa geometria otimizada das pistas e canais de lubrificação premium garantem baixo torque de partida e de operação. Isso é crítico para aplicações de rolamentos rotativos de baixo atrito, onde o movimento suave e sem vibrações em baixas velocidades é essencial para acabamentos superficiais finos.


Principais Características: Projetado para Precisão Inabalável

  • Capacidade Excepcional de Carga de Momento: O design de rolos cruzados oferece até 3x a capacidade de carga de momento de rolamentos de esferas comparáveis, tornando-o ideal para aplicações de anel de giro em centros de usinagem de 5 eixos onde as cargas em balanço são significativas.
  • Folga Ultrabaixa (< 0.01mm): Nossa fabricação com tolerância apertada garante praticamente zero folga, crucial para manter a precisão do caminho durante perfilagem 3D complexa e interpolação simultânea de 5 eixos.
  • Alta Precisão Rotacional: Fabricados conforme padrões de rolamentos de rolos cruzados grau P4 (com P2 disponível sob consulta), nossos rolamentos proporcionam controle excepcional de excentricidade, garantindo que o eixo do fuso permaneça perfeitamente alinhado com a peça de trabalho.
  • Compacto e Leve: Ao combinar múltiplas funções de carga em uma única unidade compacta, permitimos que os projetistas de máquinas criem eixos rotativos mais leves e ágeis sem sacrificar a integridade estrutural.
  • Vedado para Longevidade: Equipado com vedações de múltiplos lábios e canais eficientes de distribuição de graxa, nossa solução de rotação para máquinas-ferramenta protege contra entrada de refrigerante e contaminação por cavacos, prolongando a vida útil em ambientes agressivos de chão de fábrica.


Aplicações: Impulsionando a Próxima Geração de Máquinas CNC

Nossos rolamentos de coroa de rolos cruzados para máquinas-ferramenta CNC são a escolha confiável para eixos de movimento críticos em:
  • Centros de Usinagem de 5 Eixos: Servindo como elemento de rotação principal para eixos A/C em fresadoras pórtico e centros de usinagem verticais, permitindo operações complexas na área aeroespacial e de moldes.
  • Mesas Rotativas CNC: Fornecendo a base para mesas de indexação de alta precisão usadas na fabricação de matrizes/moldes e produção de componentes automotivos.
  • Cabeçotes Inclináveis e Munhões: Suportando os pesados cabeçotes de fuso em configurações de cabeçote inclinável, garantindo estabilidade durante estratégias de corte agressivas.
  • Centros de Fresamento-Torneamento: Facilitando a rotação precisa do eixo B em máquinas de fresamento-torneamento, permitindo a usinagem completa da peça em uma única configuração.
  • Máquinas de Retificação de Precisão: Usadas em mesas de trabalho rotativas onde acabamentos superficiais em nível nanométrico são exigidos, beneficiando-se do movimento suave e da alta rigidez do nosso rolamento.
