    Ao projetar sistemas rotativos compactos, o espaço é a moeda definitiva. Embora as engrenagens externas sejam comuns, elas frequentemente se projetam além do diâmetro externo do rolamento, aumentando a pegada geral e expondo os dentes a danos. Para aplicações como robôs colaborativos, torres estabilizadas ou mesas indexadoras fechadas, esse volume externo é um problema.

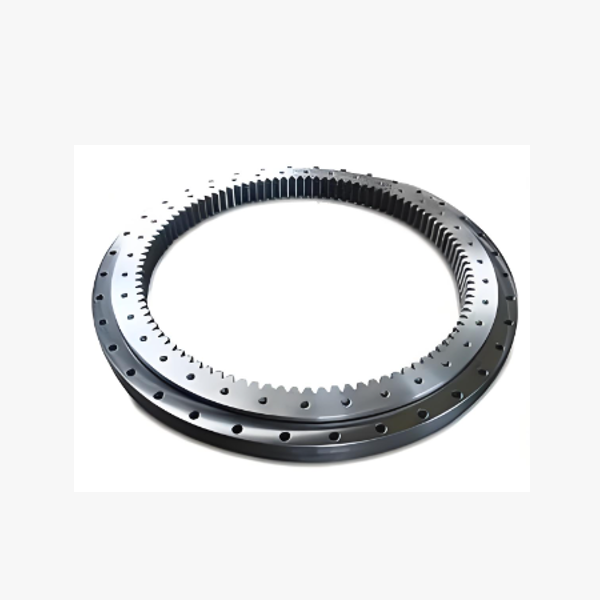

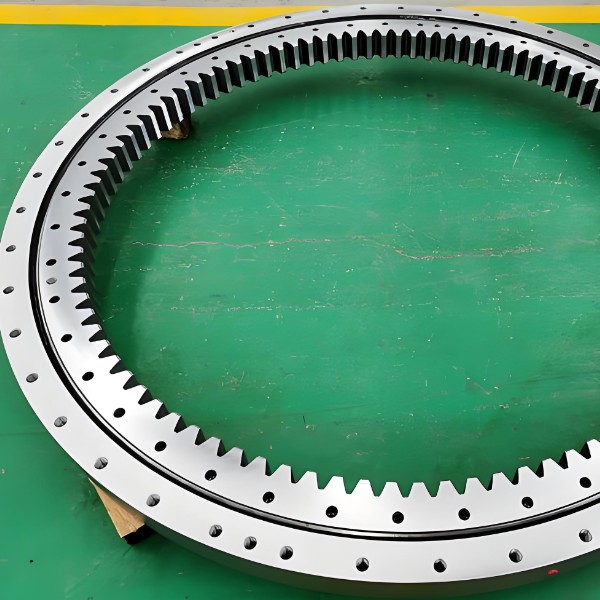

    Nossos Rolamentos de Giro Série QNA resolva isso movendo a interface de acionamento para dentro. Ao integrar dentes retificados de precisão diretamente no anel interno (ou às vezes no anel externo, dependendo da configuração), criamos um rolamento de dentes internos que economiza espaço que se encaixa completamente dentro do envelope existente do sistema. Este design permite que o pinhão do motor engate por dentro ou através de uma abertura central, resultando em uma montagem mais elegante, mais protegida e altamente eficiente. Como fabricante especializado de rolamentos de engrenagem interna da China , aperfeiçoamos a arte de cortar engrenagens internas em anéis de parede fina sem comprometer a integridade geométrica das pistas de rolamento.

Solicite um Orçamento
Rolamento de giro personalizado para cliente na Espanha Rolamento de giro personalizado para cliente na Espanha
Rolamento de giro personalizado para cliente do Reino Unido Rolamento de giro personalizado para cliente do Reino Unido
Rolamento de giro para cliente do Brasil Rolamento de giro para cliente do Brasil
Rolamentos de giro exportados para a Rússia Rolamentos de giro exportados para a Rússia
Rolamentos de giro para cliente dos Estados Unidos Rolamentos de giro para cliente dos Estados Unidos
Anel de giro exportado para o Sudeste Asiático Anel de giro exportado para o Sudeste Asiático
Anel de giro exportado para o Sudoeste Asiático Anel de giro exportado para o Sudoeste Asiático
Anel de giro exportado para a América do Norte Anel de giro exportado para a América do Norte
Anel de giro exportado para a América do Sul Anel de giro exportado para a América do Sul
Anel de giro exportado para a África do Sul Anel de giro exportado para a África do Sul
Rolamento de giro para cliente da Índia Rolamento de giro para cliente da Índia
Rolamento de giro para cliente da América Latina Rolamento de giro para cliente da América Latina
Rolamento de giro para cliente da Turquia Rolamento de giro para cliente da Turquia
Rolamento de giro para cliente do Uzbequistão Rolamento de giro para cliente do Uzbequistão
Anel de giro exportado para a Coreia do Sul Anel de giro exportado para a Coreia do Sul
Anel de giro exportado para o México Anel de giro exportado para o México
Rolamento de giro personalizado para cliente do México Rolamento de giro personalizado para cliente do México
Rolamento de giro personalizado para cliente da Itália Rolamento de giro personalizado para cliente da Itália
Rolamento de giro personalizado para cliente do Vietnã Rolamento de giro personalizado para cliente do Vietnã
Rolamento de giro para cliente da Europa Rolamento de giro para cliente da Europa


Mergulho Profundo no Produto: Projetando o Acionamento Interno

Fabricar um rolamento de giro com cruzeta de rolos e engrenagem interna apresenta desafios únicos, particularmente em manter a concentricidade entre o círculo primitivo da engrenagem e a pista de rolamento após o tratamento térmico.
  • Corte de Precisão de Engrenagem Interna: Utilizamos processos avançados de fresagem CNC e desbaste para cortar dentes internos com precisão DIN Classe 5 ou 6. Ao contrário de engrenagens brochadas que podem induzir tensão, nossos métodos de retificação e acabamento garantem engrenamento suave e ruído mínimo, crítico para um acionamento de giro de engrenagem interna de precisão.
  • Integridade Estrutural Integrada: Os dentes da engrenagem não são um complemento; eles são uma parte integrante do anel de rolamento endurecido. Esta construção monolítica garante que o torque seja transferido diretamente para os elementos rolantes sem interfaces intermediárias que possam introduzir folga ou flexão.
  • Rigidez de Momento Elevada: Como todos os designs de cruzeta de rolos, nossos rolamentos de mesa rotativa fechada de alto torque usam rolos cilíndricos dispostos a 90 graus. Isso proporciona resistência superior a momentos de inclinação, tornando-os ideais para cargas em balanço onde a estabilidade é primordial.
  • Interface de Engrenagem Protegida: Ao colocar a engrenagem internamente, os dentes são protegidos contra poeira, cavacos e impacto acidental. Isso reduz significativamente o desgaste e prolonga os intervalos de manutenção, uma vantagem chave para mecanismos de rotação de torre que operam em condições adversas de campo.
  • Desempenho de Folga Zero: Através de pré-carga precisa do conjunto de rolos e controle rigoroso da folga dos dentes da engrenagem durante a fabricação, entregamos uma solução de anel de dentes internos com folga zero essencial para tarefas de posicionamento de alta repetibilidade.


Principais Características: Eficiência Escondida por Dentro

  • Pegada Ultracompacta: O design de engrenagem interna elimina saliências externas, permitindo o menor diâmetro de sistema possível. Perfeito para aplicações de rolamentos de dentes internos que economizam espaço em células robóticas densas.
  • Pronto para Acionamento Direto: Otimizado para acoplamento com motores torque sem carcaça, permitindo resposta dinâmica alta e eliminando a necessidade de redutores volumosos.
  • Distribuição Superior de Carga: A geometria da engrenagem interna permite um diâmetro primitivo efetivo maior em relação ao tamanho do rolamento, melhorando a capacidade de torque e reduzindo a carga em dentes individuais.
  • Durabilidade Aprimorada: Dentes protegidos significam menos contaminação e menor risco de danos durante manuseio ou operação, garantindo confiabilidade a longo prazo para sua solução rotativa fechada personalizada.
  • Módulos Personalizáveis: Oferecemos uma ampla gama de módulos e ângulos de pressão para atender aos requisitos específicos do seu pinhão motor, garantindo eficiência e vida útil ideais.


Aplicações: Onde Compacidade Encontra Potência

Nossos rolamentos de giro com cruzeta de rolos e engrenagem interna são a escolha preferida de engenheiros que projetam sistemas rotativos de alta densidade:
  • Robôs Colaborativos e Industriais: Ideais para juntas de pulso e cotovelo onde um perfil fino é necessário para evitar colisões e maximizar o espaço de trabalho.
  • Torres de Defesa e Segurança: Usados em gimbals de câmera e estações de armas onde um sistema de acionamento de perfil baixo e protegido é crítico para capacidade de sobrevivência e aerodinâmica.
  • Imagiologia Médica: Essenciais para sistemas de rotação de pórticos de CT e MRI onde movimento suave, silencioso e compacto é necessário dentro de aberturas estreitas de scanners.
  • Equipamentos Semicondutores: Implantados em manipuladores e alinhadores de wafers onde o espaço é limitado e a precisão é inegociável.
  • Armazenagem Automatizada: Perfeitos para atuadores rotativos compactos em AGVs e robôs de separação que operam em corredores confinados.
