    При проектировании компактных поворотных систем пространство является главным ресурсом. Хотя внешние зубчатые передачи распространены, они часто выступают за внешний диаметр подшипника, увеличивая общий габарит и подвергая зубья повреждениям. Для таких применений, как коллаборативные роботы, стабилизированные турели или закрытые индексные столы, такой внешний объем является недостатком.

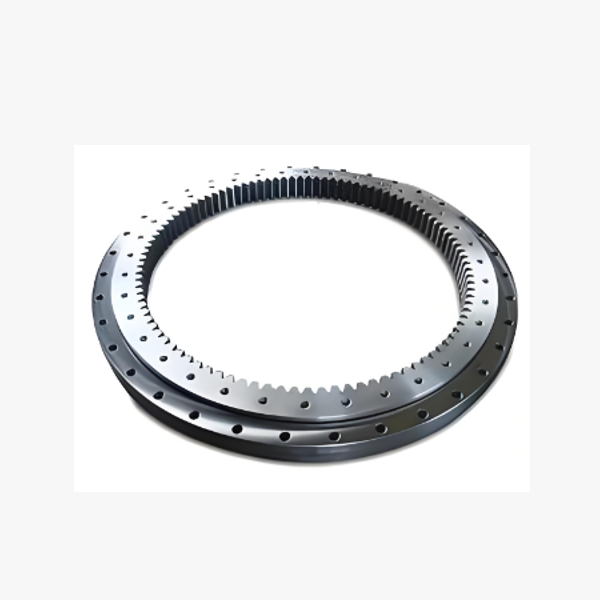

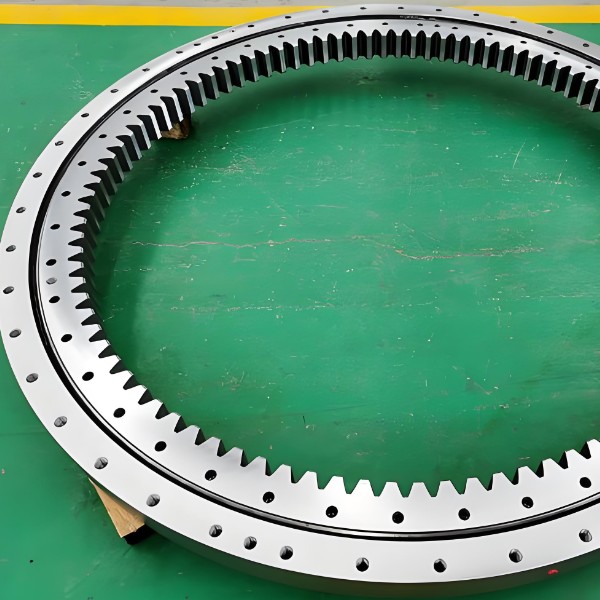

    Наши Опорно-поворотный подшипник с внутренним зубчатым венцом и перекрестно-роликовым типом решают это путем перемещения интерфейса привода внутрь. Интегрируя прецизионно шлифованные зубья непосредственно во внутреннее кольцо (или иногда в наружное кольцо, в зависимости от конфигурации), мы создаем компактный внутренний зубчатый подшипник который полностью помещается в существующем контуре системы. Такая конструкция позволяет моторной шестерне зацепляться изнутри или через центральное отверстие, что приводит к более обтекаемой, более защищенной и высокоэффективной сборке. Будучи специализированным китайским производителем внутренних зубчатых подшипников , мы отточили искусство нарезания внутренних зубьев на тонкостенных кольцах без ущерба для геометрической целостности дорожек качения.

Запросить цену
Нестандартный опорно-поворотный подшипник для клиента из Вьетнама Нестандартный опорно-поворотный подшипник для клиента из Вьетнама
Изготовленный на заказ поворотный подшипник для клиента из Испании Изготовленный на заказ поворотный подшипник для клиента из Испании
Изготовленный на заказ поворотный подшипник для клиента из Испании Изготовленный на заказ поворотный подшипник для клиента из Испании
Изготовленный на заказ поворотный подшипник для клиента из Великобритании Изготовленный на заказ поворотный подшипник для клиента из Великобритании
Поворотный подшипник для клиента из Бразилии Поворотный подшипник для клиента из Бразилии
Опорно-поворотные подшипники, экспортированные в Россию Опорно-поворотные подшипники, экспортированные в Россию
Опорно-поворотные подшипники для клиента из США Опорно-поворотные подшипники для клиента из США
Поворотное кольцо, экспортированное в Юго-Восточную Азию Поворотное кольцо, экспортированное в Юго-Восточную Азию
Поворотное кольцо, экспортированное в Юго-Западную Азию Поворотное кольцо, экспортированное в Юго-Западную Азию
Поворотное кольцо, экспортированное в Северную Америку Поворотное кольцо, экспортированное в Северную Америку
Поворотное кольцо, экспортированное в Южную Америку Поворотное кольцо, экспортированное в Южную Америку
Поворотное кольцо, экспортированное в Южную Африку Поворотное кольцо, экспортированное в Южную Африку
Поворотный подшипник для клиента из Индии Поворотный подшипник для клиента из Индии
Поворотный подшипник для клиента из Латинской Америки Поворотный подшипник для клиента из Латинской Америки
Опорно-поворотный подшипник для клиента из Турции Опорно-поворотный подшипник для клиента из Турции
Опорно-поворотный подшипник для клиента из Узбекистана Опорно-поворотный подшипник для клиента из Узбекистана
Опорно-поворотное кольцо, экспортированное в Южную Корею Опорно-поворотное кольцо, экспортированное в Южную Корею
Опорно-поворотное кольцо, экспортированное в Мексику Опорно-поворотное кольцо, экспортированное в Мексику
Нестандартный опорно-поворотный подшипник для клиента из Мексики Нестандартный опорно-поворотный подшипник для клиента из Мексики
Нестандартный опорно-поворотный подшипник для клиента из Италии Нестандартный опорно-поворотный подшипник для клиента из Италии


Продуктовое погружение: Разработка внутреннего привода

Изготовление внутреннего зубчатого перекрестно-роликового опорно-поворотного подшипника сопряжено с уникальными задачами, особенно в поддержании концентричности между делительной окружностью зубчатого колеса и дорожкой качения подшипника после термообработки.
  • Прецизионная нарезка внутренних зубьев: Мы используем современные процессы шевингования и зуботочения на станках с ЧПУ для нарезания внутренних зубьев с точностью по DIN класс 5 или 6. В отличие от протянутых зубчатых колес, которые могут вызывать напряжения, наши методы шлифования и финишной обработки обеспечивают плавное зацепление и минимальный шум, что критически важно для прецизионного внутреннего зубчатого поворотного привода.
  • Интегрированная структурная целостность: Зубья не являются дополнительным элементом; они являются неотъемлемой частью закаленного кольца подшипника. Такая монолитная конструкция обеспечивает прямую передачу крутящего момента на тела качения без промежуточных интерфейсов, которые могли бы внести люфт или изгиб.
  • Высокая моментная жесткость: Как и все перекрестно-роликовые конструкции, наши высокомоментные закрытые поворотные столы используют цилиндрические ролики, расположенные под углом 90 градусов. Это обеспечивает превосходную устойчивость к опрокидывающим моментам, что делает их идеальными для консольных нагрузок, где стабильность имеет первостепенное значение.
  • Защищенный зубчатый интерфейс: Размещая зубчатую передачу внутри, зубья защищены от пыли, стружки и случайных ударов. Это значительно снижает износ и увеличивает межсервисные интервалы — ключевое преимущество для механизмов вращения турелей, работающих в суровых полевых условиях.
  • Производительность с нулевым люфтом: Благодаря точному предварительному натягу роликового комплекта и жесткому контролю бокового зазора зубьев при изготовлении мы поставляем решение с внутренним зубчатым кольцом без люфта, необходимое для задач позиционирования с высокой повторяемостью.


Ключевые особенности: Эффективность, скрытая внутри

  • Сверхкомпактный габарит: Конструкция с внутренним зубчатым зацеплением устраняет внешние свесы, позволяя получить минимально возможный диаметр системы. Идеально подходит для применений с компактными внутренними зубчатыми подшипниками в плотных робототехнических ячейках.
  • Готовность к прямому приводу: Оптимизирован для сочленения с безрамными моментными двигателями, обеспечивая высокодинамичный отклик и устраняя необходимость в громоздких редукторах.
  • Превосходное распределение нагрузки: Геометрия внутренней зубчатой передачи позволяет получить больший эффективный делительный диаметр относительно размера подшипника, улучшая крутящий момент и снижая нагрузку на отдельные зубья.
  • Повышенная долговечность: Экранированные зубья означают меньшее загрязнение и меньший риск повреждения при обращении или эксплуатации, обеспечивая долгосрочную надежность вашего индивидуального закрытого поворотного решения.
  • Настраиваемые модули: Мы предлагаем широкий диапазон модулей и углов профиля, чтобы соответствовать требованиям вашей конкретной моторной шестерни, обеспечивая оптимальную эффективность и срок службы.


Применения: Где компактность сочетается с мощностью

Наши внутренние зубчатые перекрестно-роликовые опорно-поворотные подшипники являются предпочтительным выбором для инженеров, проектирующих высокоплотные поворотные системы:
  • Коллаборативные и промышленные роботы: Идеально подходят для запястных и локтевых суставов, где требуется тонкий профиль, чтобы избежать столкновений и максимально увеличить рабочее пространство.
  • Оборонные и охранные турели: Используются в гиростабилизированных камерах и оружейных станциях, где низкопрофильная защищенная система привода критически важна для живучести и аэродинамики.
  • Медицинская визуализация: Необходимы для систем вращения гентри КТ и МРТ, где требуется плавное, бесшумное и компактное движение в узких отверстиях сканеров.
  • Полупроводниковое оборудование: Применяются в манипуляторах и выравнивателях пластин, где пространство ограничено, а точность не подлежит обсуждению.
  • Автоматизированные склады: Идеально подходят для компактных поворотных приводов в AGV и сортировочных роботах, работающих в узких проходах.
