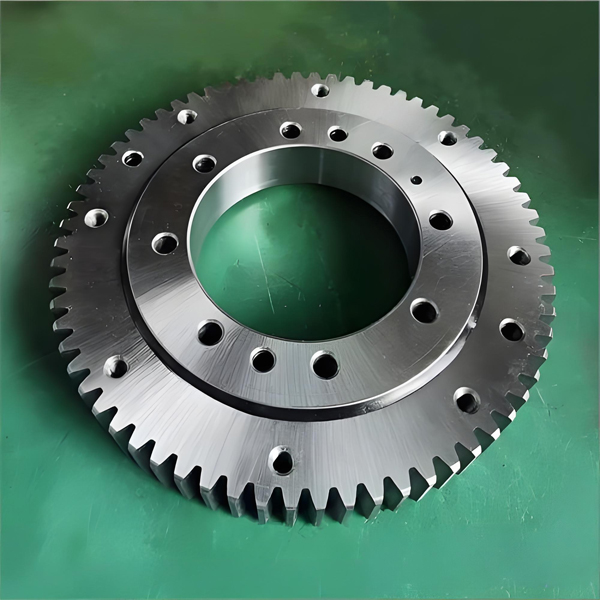

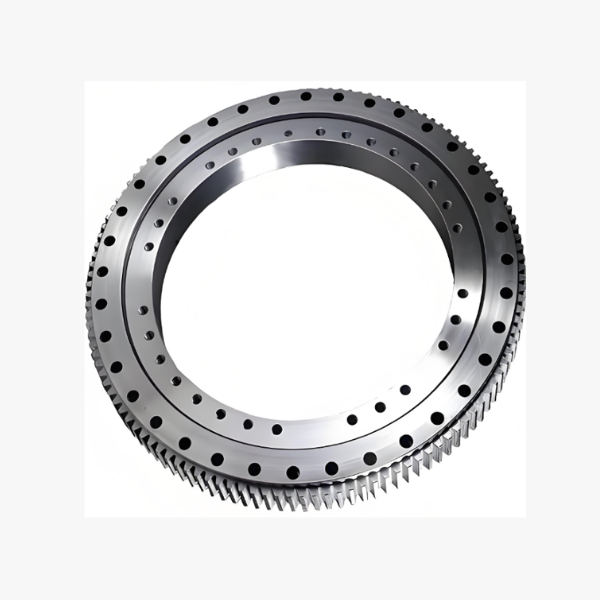

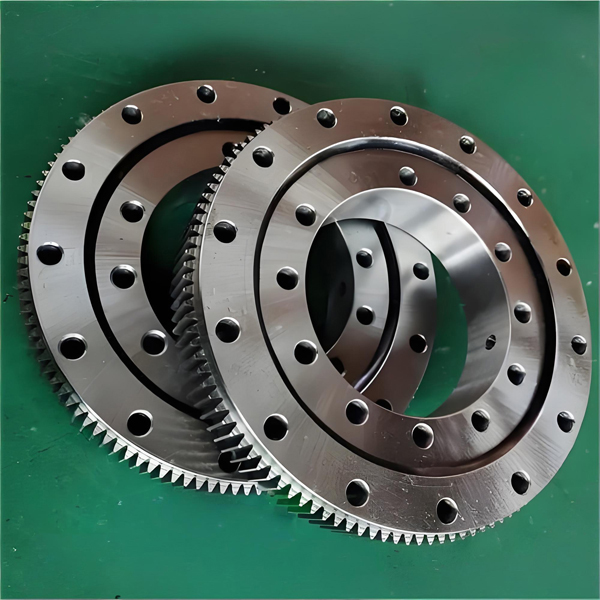

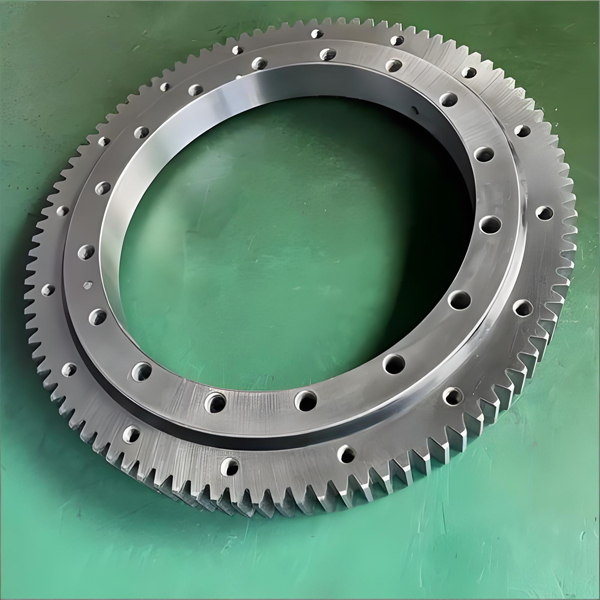

Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài

Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài
Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài Vòng bi quay mặt bàn máy chính xác độ cứng cao có răng ngoài
    Trong lĩnh vực sản xuất cao cấp, đặc biệt là gia công CNC 5 trục và phay chính xác, không có chỗ cho sự sai lệch. Chỉ một vài micron độ đảo hoặc một phần nhỏ của độ trong khe hở có thể làm hỏng một bộ phận hàng không vũ trụ phức tạp hoặc một bộ cấy ghép y tế. Các bàn xoay truyền thống thường gặp khó khăn trong việc cân bằng giữa khả năng chịu tải cao và độ cứng cực đại cần thiết cho lực cắt nặng. Đây là lúc Vòng bi quay có mặt bích cho bàn xoay máy công cụ chính xác, độ cứng cao, bánh răng ngoài của chúng tôi định nghĩa lại tiêu chuẩn.
Yêu cầu báo giá
Vòng bi xoay tùy chỉnh cho khách hàng Tây Ban Nha Vòng bi xoay tùy chỉnh cho khách hàng Tây Ban Nha
Custom slew bearing for UnitedKingdom customer Custom slew bearing for UnitedKingdom customer
Slew bearing for Brazll customer Slew bearing for Brazll customer
Slewing bearings exported to Russla Slewing bearings exported to Russla
Slewing bearings for UnitedStates customer Slewing bearings for UnitedStates customer
Slewing ring exported to Southeast Asia Slewing ring exported to Southeast Asia
Slewing ring exported to Southwest Asia Slewing ring exported to Southwest Asia
Slewing ring exported to North America Slewing ring exported to North America
Slewing ring exported to South America Slewing ring exported to South America
Slewing ring exported to South Africa Slewing ring exported to South Africa
Slew bearing for India customer Slew bearing for India customer
Slew bearing for Latin America customer Slew bearing for Latin America customer
Slewing bearing for Türkiye customer Slewing bearing for Türkiye customer
Slewing bearing for Uzbekistan customer Slewing bearing for Uzbekistan customer
Slewing ring exported to South Korea Slewing ring exported to South Korea
Slewing ring exported to Mexico Slewing ring exported to Mexico
Custom slew bearing for Mexico customer Custom slew bearing for Mexico customer
Custom slew bearing for Italy customer Custom slew bearing for Italy customer
Custom slew bearing for Vietnam customer Custom slew bearing for Vietnam customer
Slewing bearing for Europe customer Slewing bearing for Europe customer



Tổng quan dòng sản phẩm: Được chế tạo cho công nghệ tiên tiến

Dòng sản phẩm bánh răng ngoài độ cứng cao của chúng tôi không phải là hàng hóa thông thường; nó là một giải pháp được thiết kế chuyên biệt cho chuyển động quay chính xác.
  • Bánh răng ngoài tích hợp: Vòng ngoài có bánh răng ngoài được tôi cứng và mài (thường Module 1.0 đến Module 3.0, có thể tùy chỉnh) được thiết kế để ăn khớp êm, độ ồn thấp với bánh răng con hoặc hệ thống ma sát truyền động trực tiếp. Các răng bánh răng được tôi cảm ứng để chống mài mòn và rỗ dưới mô-men xoắn cao.
  • Thiết kế mặt bích có độ cứng cao: Không giống như các vòng phẳng tiêu chuẩn, các đơn vị của chúng tôi tích hợp một mặt bích lắp ghép đã được gia công trên vòng trong hoặc vòng ngoài. Mặt bích này cung cấp một diện tích tiếp xúc lớn để bắt bu lông trực tiếp vào thân máy hoặc vỏ trục chính, tăng đáng kể độ cứng của hệ thống và giảm chấn động.
  • Kiến trúc không khe hở có tải trước: Mỗi đơn vị được lắp ráp với tải trước dọc trục chính xác để loại bỏ khe hở bên trong. Điều này đảm bảo không có khe hở, rất quan trọng để duy trì độ chính xác vị trí trong quá trình đảo chiều trong các hoạt động chạy theo đường viền.
  • Đường lăn siêu chính xác: Các đường lăn được mài đạt tiêu chuẩn ABEC-7 hoặc tương đương tốt hơn, đảm bảo độ đảo tối thiểu và chuyển động quay êm ngay cả dưới tải trọng hướng tâm và mô-men lớn điển hình trong các ứng dụng phay.


Các tính năng chính: Nơi sức mạnh đáp ứng độ chính xác micron

Tại sao nên chọn vòng bi quay có mặt bích cho bàn xoay máy công cụ chính xác, độ cứng cao, bánh răng ngoài của chúng tôi? Bởi vì danh tiếng của máy bạn phụ thuộc vào nó:
  1. Độ cứng tĩnh và động vượt trội: Mặt cắt ngang được tối ưu hóa và sắp xếp bi hai dãy cung cấp khả năng chống chịu mô-men nghiêng vượt trội. Điều này có nghĩa là độ lệch dao cắt ít hơn, chất lượng bề mặt tốt hơn và khả năng thực hiện các đường cắt nặng hơn mà không bị rung động.
  2. Tích hợp truyền động liền mạch: Bánh răng ngoài được sản xuất theo tiêu chuẩn DIN hoặc JIS với dung sai biên dạng răng chặt chẽ, đảm bảo ăn khớp hoàn hảo với hệ thống truyền động của bạn. Điều này làm giảm sai số truyền động và cải thiện sự đồng bộ hóa tổng thể của trục.
  3. Lắp ghép cứng vững, đơn giản hóa: Mặt bích tích hợp giúp loại bỏ nhu cầu sử dụng vòng tiếp hợp tùy chỉnh, giảm sai số dung sai tích lũy. Nó tạo ra một kết nối trực tiếp, cứng vững giữa vòng bi và cấu trúc máy, tăng cường tần số tự nhiên và độ ổn định.
  4. Duy trì độ chính xác lâu dài: Được sản xuất từ thép hợp kim khử khí cao cấp (ví dụ: 42CrMo4, 100Cr6) và trải qua quá trình xử lý nhiệt có kiểm soát, các vòng bi này chống biến dạng và mài mòn trong nhiều năm vận hành cường độ cao.
  5. Nhỏ gọn nhưng mạnh mẽ: Mặc dù có độ cứng cao và bánh răng tích hợp, thiết kế vẫn duy trì một không gian tương đối nhỏ gọn, cho phép khả năng chứa phôi lớn hơn trong cùng một diện tích máy.


Ứng dụng: Cung cấp năng lượng cho các máy chính xác nhất thế giới

Vòng bi quay có mặt bích, bánh răng ngoài, độ cứng cao là thành phần quan trọng trong:
  • Trung tâm gia công 5 trục: Đóng vai trò là bàn xoay trục B hoặc trục C, cho phép phay 5 trục đồng thời phức tạp cho các ngành hàng không vũ trụ, ô tô và chế tạo khuôn mẫu.
  • Trung tâm phay & tiện chính xác: Được sử dụng trong máy phay-tiện, nơi yêu cầu độ cứng cao cho cả hoạt động cắt quay và cắt tĩnh.
  • Bàn chỉ mục tốc độ cao: Cung cấp định vị nhanh, chính xác cho các nhiệm vụ gia công và kiểm tra đa mặt.
  • Máy xọc răng & mài răng: Đóng vai trò là giá đỡ trục chính phôi, yêu cầu độ chính xác quay và khả năng mô-men xoắn cực cao.
  • Bộ quay cắt laser & hàn: Cho phép thao tác chính xác các đường ống và hình học phức tạp dưới ứng suất nhiệt.
  • Máy đo tọa độ (CMM): Được sử dụng trong các trục quay của CMM, nơi độ không đảm bảo đo phải được giữ ở mức tối thiểu tuyệt đối.
