Produktübersicht

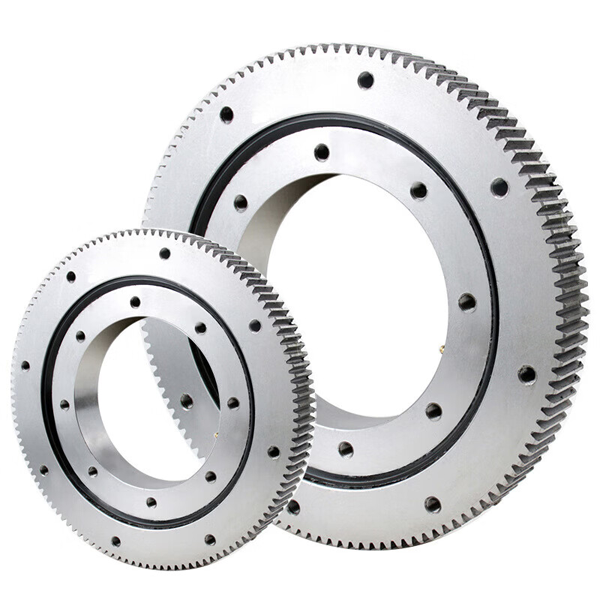

Der 011-Außenverzahnungs-Drehkranz ist eine einreihige Kugellagerkonstruktion, optimiert für Anwendungen, bei denen Axial-, Radial- und Momentlasten gleichzeitig auftreten, aber in moderaten Bereichen bleiben. Sein bestimmendes Merkmal sind die außen angebrachten Zahnradzähne auf dem Außenring, die einen direkten Antriebseingriff mit einem Ritzelmotor oder einem manuellen Antriebssystem ermöglichen.
Im Gegensatz zu generischen Standardlösungen wird unsere 011-Serie aus hochreinem vakuumentgastem Stahl (typischerweise 42CrMo4 oder 50Mn) hergestellt, wärmebehandelt, um einen präzisen Härtegradienten zu erzielen, der sicherstellt, dass die Laufbahnen Verformungen widerstehen, während die Zahnradzähne Verschleißfestigkeit behalten. Das Ergebnis ist eine Komponente, die selbst nach tausenden Betriebsstunden außergewöhnliche Steifigkeit und gleichmäßige Drehung bietet.
Wir produzieren dieses Außenverzahnungs-Drehlager in einer Reihe von Standarddurchmessern, typischerweise von 200 mm bis 600 mm, aber unser Engineering-Team ist bestens gerüstet, um kundenspezifische Anfragen zu bearbeiten. Ob Sie ein bestimmtes Zahnradmodul, ein nicht standardmäßiges Bolzenmuster oder eine modifizierte Abdichtung für raue Umgebungen benötigen, wir können die 011-Plattform an Ihre genauen Spezifikationen anpassen.
Hauptmerkmale: Warum Ingenieure die 011-Serie spezifizieren
-
Integrierte Außenverzahnung: Die präzisionsbearbeitete Außenverzahnung eliminiert die Notwendigkeit zusätzlicher Getriebekomponenten, reduziert das Spiel und verbessert die Positioniergenauigkeit. Dies macht sie ideal für Anwendungen, die wiederholbare Winkelbewegungen erfordern.
-
Kompakter Querschnitt: Mit einer geringen Bauhöhe ermöglicht die 011-Serie kompaktere Maschinenkonstruktionen. Dies ist entscheidend für Geräte wie Schweißpositionierer, bei denen das Schwerpunktmanagement von Bedeutung ist.
-
Mehrdirektionale Lastkapazität: Trotz ihrer kompakten Größe bewältigt sie effektiv kombinierte Lasten. Die Vierpunkt-Kugelkontaktkonstruktion verteilt die Spannung gleichmäßig und gewährleistet Stabilität bei Kipp- oder Drehbewegungen.
-
Abgedichtet für Langlebigkeit: Standardeinheiten sind mit langlebigen Gummidichtungen (oft doppellippig) ausgestattet, um Fett zurückzuhalten und Verunreinigungen wie Staub, Spritzer und Feuchtigkeit fernzuhalten. Für Gießerei- oder Außenanwendungen können wir auf Labyrinthdichtungen oder Edelstahlkomponenten aufrüsten.
-
Einfache Montage: Vorgebohrte Montagelöcher sind strategisch sowohl am Innen- als auch am Außenring platziert, was eine unkomplizierte Installation an Gegenstrukturen ohne komplexe Bearbeitung durch den Endbenutzer ermöglicht.
Technische Typen und Anpassungsoptionen
Während die Bezeichnung „011“ allgemein für die Leichtlast-Außenverzahnungsserie steht, bieten wir Variationen an, um unterschiedliche betriebliche Anforderungen zu erfüllen:
-
Standard-Ausführung mit Dichtung: Ausgestattet mit NBR-Gummidichtungen, geeignet für industrielle Innenanwendungen (-30°C bis +80°C).
-
Hochtemperatur-Variante: Verwendung von Viton-Dichtungen und speziellem Hochtemperaturfett für Anwendungen in der Nähe von Öfen oder bei der Handhabung heißer Materialien.
-
Korrosionsbeständige Version: Erhältlich mit Verzinkung, Schwarzoxidschicht oder sogar vollständiger Edelstahlkonstruktion für maritime oder chemische Verarbeitungsumgebungen.
-
Zahnradmodifikationen: Wir können Zahnräder nach verschiedenen Modulen (Mod) und Eingriffswinkeln gemäß DIN- oder ANSI-Normen herstellen, um eine perfekte Verzahnung mit Ihren vorhandenen Antriebsritzen zu gewährleisten.
Warum mit uns zusammenarbeiten? Ein chinesischer Hersteller, dem Sie vertrauen können
Die Beschaffung mechanischer Komponenten aus Übersee erfordert Vertrauen in die Qualitätskonsistenz und technische Unterstützung. Wir sind kein Handelsunternehmen; wir sind ein spezialisierter Hersteller von Drehverbindungen mit eigener Gießerei, Bearbeitungszentrum und Wärmebehandlungsanlagen.
Jede 011-Außenverzahnungs-Drehverbindung, die unser Werk verlässt, wird strengen Tests unterzogen, einschließlich Maßkontrolle, Zahnprofilanalyse und Drehmomentprüfung. Wir sind ISO 9001 zertifiziert und können auf Anfrage vollständige Materialrückverfolgbarkeitsberichte (EN 10204 3.1) bereitstellen.
Unser Ingenieurteam spricht Ihre Sprache – im wörtlichen und technischen Sinne. Wir schicken Ihnen nicht nur einen PDF-Katalog; wir arbeiten mit Ihnen zusammen, um die Lebensdauer zu berechnen, Montagepassungen vorzuschlagen und die Zahnradgeometrie für Ihre spezifische Anwendung zu optimieren. Vom Prototyp bis zur Massenproduktion stellen wir sicher, dass das Drehlager, das Sie erhalten, der von Ihnen geplanten Leistung entspricht.
Suchen Sie eine zuverlässige Lieferkette für Ihr nächstes Projekt? Lassen Sie uns besprechen, wie unsere 011-Serie die Leistung Ihrer Ausrüstung verbessern kann. Kontaktieren Sie uns noch heute für technische Zeichnungen, CAD-Modelle oder ein wettbewerbsfähiges Angebot.
