Produktserienübersicht: Konstruktion in drei Dimensionen

Als zukunftsorientierter chinesischer Hersteller, der sich auf komplexe Bewegungssysteme spezialisiert hat, haben wir diese einzigartige Lagerbaureihe entwickelt, um die räumlichen Herausforderungen moderner Maschinen zu lösen. Im Gegensatz zu herkömmlichen planaren Lagern integriert unser doppelt kugelförmiges Design zwei separate Laufbahnpfade, die sphärisch oder in einer speziellen Doppelkurvenkonfiguration angeordnet sind. Dadurch kann das Lager nicht nur Drehmomente, sondern auch erhebliche Kippmomente und außermittige Lasten aufnehmen – die ideale „Handgelenk- oder Nackenlösung“ für Roboter, Kardanrahmen und Gelenk-Schwerlastgeräte. Wir verkaufen nicht nur Teile; wir bieten die kinematische Freiheit, die Ihre nächste Gerätegeneration benötigt.

Unsere Serie sphärischer Drehgelenke stellt einen Sprung von der 2D- zur 3D-Bewegungssteuerung dar. Während ein Standard-Drehkranz die Rotation um die Z-Achse übernimmt, ist unser doppelt kugelförmiges Drehlager so konstruiert, dass es Bewegungen über mehrere Achsen hinweg ermöglicht (häufig kombiniert mit Rotations-, Nick- und Gierfähigkeiten, abhängig vom spezifischen Gehäusedesign).

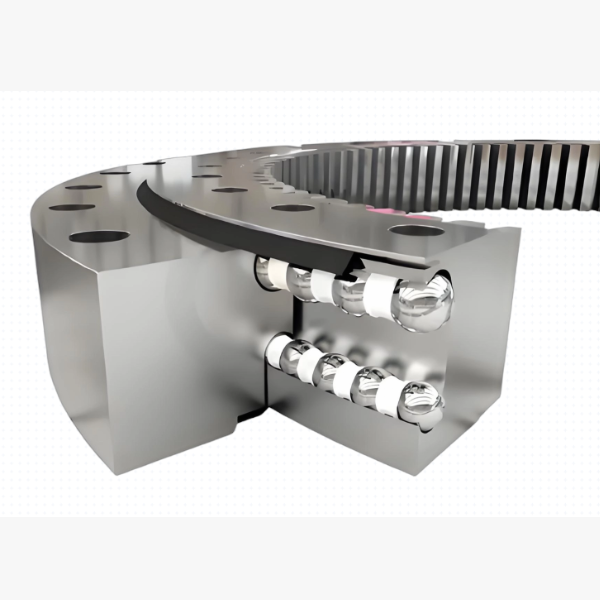

• Doppelbahn-Geometrie: Die innere Struktur verfügt über zwei optimierte Kugelbahnen, die die Last zwischen Radial-, Axial- und Momentkräften gleichmäßiger verteilen als Einzelbahndesigns.
• Kompakte Bauweise: Durch die Integration von zwei Funktionsebenen in einem Gehäuse entfällt die Notwendigkeit, mehrere Lager zu stapeln, was die Gesamthöhe und das Gewicht Ihrer Baugruppe drastisch reduziert.
• Anpassbare Krümmung: Ob Sie eine echte sphärische Kontur für eine vollständige kardanische Bewegung oder ein spezifisches Doppelkurvenprofil für begrenztes Kippen plus Rotation benötigen – unser Entwicklungsteam kann die Laufbahngeometrie an Ihre genauen kinematischen Anforderungen anpassen.

Diese Serie ist ideal für Anwendungen, bei denen der Platz knapp ist und das Bewegungsprofil alles andere als linear ist.

Hauptmerkmale: Präzision trifft auf Komplexität

1. Gleichzeitige Mehrachs-Fähigkeit: Der Kernvorteil unseres doppelt kugelförmigen Designs ist die Fähigkeit, einen reibungslosen Betrieb aufrechtzuerhalten, während die Welle geneigt ist. Dies eliminiert die bei gestapelten Lageranordnungen üblichen Blockier- und Reibungsspitzen und gewährleistet eine fließende Bewegung selbst bei extremen Winkeln.
2. Hohe Lastdichte: Trotz ihrer kompakten Größe nutzen diese Lager eine zweireihige Kugelanordnung (oder eine spezielle doppelkurvige Einzelreihe), um die Kontaktpunkte zu maximieren. Dies führt zu einer überlegenen Steifigkeit und Tragfähigkeit im Verhältnis zur Grundfläche, sodass schwere Nutzlasten mit minimaler Durchbiegung bewältigt werden können.
3. Präzision mit Nullspiel: Durch präzise Vorspanneinstellung während der Montage erreichen wir nahezu Nullspiel sowohl in Dreh- als auch in Kipprichtung. Dies ist entscheidend für Anwendungen wie Kamerastabilisierung, chirurgische Robotik und Präzisionsbearbeitung, bei denen die Positioniergenauigkeit von größter Bedeutung ist.
4. Fortschrittliche Abdichtung für dynamische Winkel: Standarddichtungen versagen, wenn ein Lager kippt. Unsere kundenspezifischen Labyrinthdichtungen und flexiblen Lippendichtungen sind so ausgelegt, dass sie ihre Integrität auch behalten, wenn der Innenring abgewinkelt ist, und schützen die inneren Kugeln unabhängig von der Ausrichtung vor Verunreinigungen.
5. Flexibilität bei Material und Beschichtung: Wir bieten diese Einheiten aus hochfestem legiertem Stahl, Edelstahl für korrosive Umgebungen oder mit speziellen Beschichtungen (wie Zink-Nickel oder PTFE) an, um die Reibung zu reduzieren und die Lebensdauer unter rauen Industriebedingungen zu verlängern.

Anwendungen: Ermöglichung komplexer Bewegungen

• Roboterhandgelenke & Endeffektoren: Bereitstellung der kompakten, mehrfach freien Rotation, die für Schweißbrenner, Greifer und Polierwerkzeuge erforderlich ist, um komplexe Geometrien zu erreichen.
• Stabilisierte Kardanrahmen & Türme: Einsatz in Verteidigungs-, Marine- und Rundfunkkameras, bei denen die Nutzlast waagerecht bleiben muss, während die Basis heftig rotiert und kippt.
• Luft- und Raumfahrtsimulation & -prüfung: Unverzichtbar für Flugsimulatoren und Antennenpositioniersysteme, die eine präzise, mehrachsige Gelenkbewegung erfordern, um reale Dynamiken nachzubilden.
• Gelenk-Schwerlastmaschinen: In den Gelenken fortschrittlicher Bagger, Forstmaschinen und Betonpumpwagen zu finden, wo der Ausleger unter schwerer Last frei schwenken muss.
• Solar- & Windnachführung: Fortschrittliche zweiachsige Solartracker, die der Sonnenbahn mit hoher Präzision folgen und so die Energieausbeute maximieren.
• Medizinische Bildgebungsarme: Unterstützung der komplexen Positionierung von Röntgen- und MRT-Komponenten, die es Ärzten ermöglicht, Geräte ohne mechanischen Widerstand präzise auszurichten.
