Produkt-Tiefgang: Präzisionstechnik vom Zahn bis zur Laufbahn

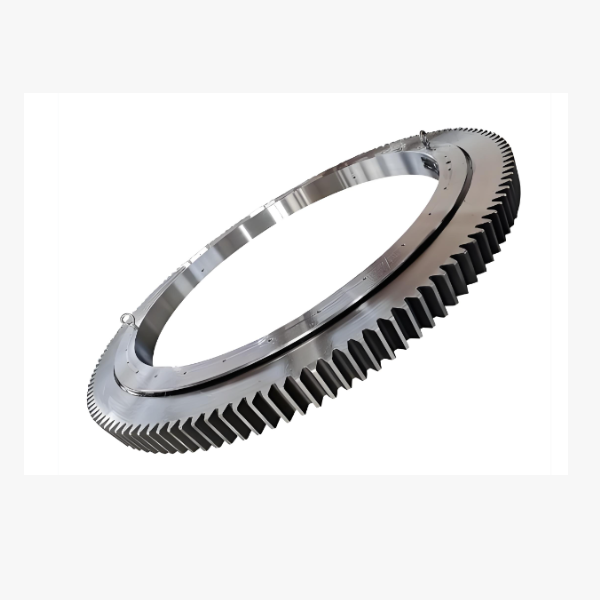

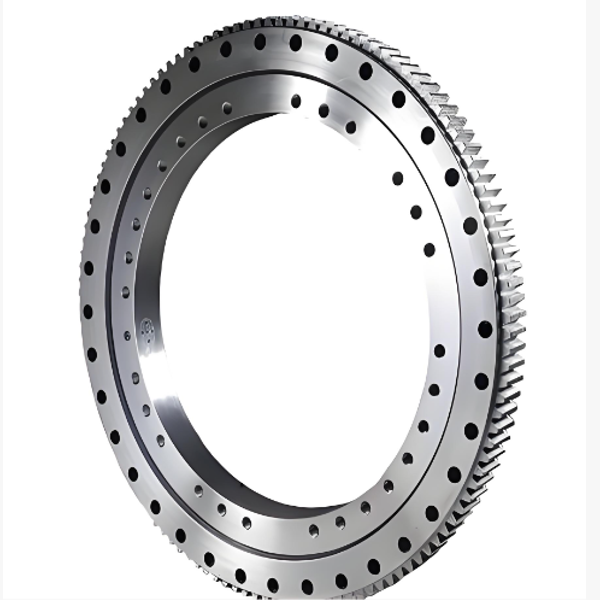

Unsere Außenverzahnungs-Kreuzrollendrehlager werden nicht nur montiert, sondern als einheitliches System konstruiert.
-
Geschliffene Zahnräder der DIN-Klasse 5/6: Anders als geschnittene oder gefräste Zahnräder in günstigeren Alternativen werden unsere Außenzähne nach der Wärmebehandlung präzisionsgeschliffen. Dies erreicht eine Genauigkeit der DIN-Klasse 5 oder besser, gewährleistet einen sanften Eingriff mit Ritzel und minimiert Übertragungsfehler. Diese Oberflächengüte ist für hochpräzise Außenverzahnungslager in der Optik und Halbleiterhandhabung unerlässlich.
-
Kreuzrollen-Architektur: Im Inneren sind zylindrische Rollen im 90°-V- oder X-Muster angeordnet. Dies ermöglicht Linienkontakt und bietet eine deutlich höhere Steifigkeit als Kugellager. Ob als Schwerlast-Roboterbasisdrehlager oder für windexponierte Radarschüsseln – diese Struktur widersteht effektiv Kippmomenten und radialen Stößen.
-
Monolithische Steifigkeit: Da das Zahnrad integraler Bestandteil des Außenrings ist, besteht keine Gefahr, dass sich der Zahnkranz mit der Zeit verschiebt oder lockert – eine häufige Ausfallart bei aufgeschraubten Zahnkranzlösungen. Dies schafft ein Schwerlast-Drehgelenk, das seine Kalibrierung über Jahre hinweg beibehält.
-
Optimiertes Zahnprofil: Wir passen Eingriffswinkel und Modul an Ihre spezifischen Antriebsmotoranforderungen an. Ob Sie ein Feinmodul für hochauflösende Positionierung oder ein robustes Modul für schwere Lasten benötigen – unser Team als Zahnkranzlagerhersteller aus China kann die Geometrie maßschneidern.
Hauptmerkmale: Leistung, der Sie vertrauen können
-
Nahtlose Direktantriebsintegration: Unser geschliffener Zahnkranz-Drehverbinder ist speziell für Torquemotoranwendungen ausgelegt, eliminiert Zwischenübertragungskomponenten und reduziert Trägheit und Wartung.
-
Extrem geringes Spiel: Durch präzises Vorspannen und hochwertiges Zahnradschleifen erreichen wir nahezu Nullspiel – entscheidend für CNC-Indexiertischkomponenten, bei denen Wiederholgenauigkeit in Bogensekunden gemessen wird.
-
Hohe Momentbelastbarkeit: Das Kreuzrollendesign unterstützt gleichzeitige axiale, radiale und Momentlasten und ist daher ideal für auskragende Strukturen wie Radarschwenkantriebssysteme.
-
Kompakte Bauweise: Die Integration des Zahnrads spart axialen Bauraum im Vergleich zu separaten Lager- und Zahnkranzanordnungen und ermöglicht kompaktere Maschinenkonstruktionen.
-
Robustes Material und Härte: Sowohl Laufbahnen als auch Zahnflanken werden induktionsgehärtet oder durchgehärtet, um Verschleißfestigkeit und eine lange Lebensdauer unter zyklischer Belastung zu gewährleisten.
Anwendungen: Präzisionsrotation antreiben
Unsere Außenverzahnungs-Kreuzrollendrehlager sind die bevorzugte Wahl für Branchen, die hohe dynamische Leistung verlangen:
-
Industrierobotik: Als Basisgelenk (J1-Achse) für 6-Achs-Knickarmroboter und SCARA-Roboter, das die für schnelle Pick-and-Place-Vorgänge erforderliche Stabilität bietet.
-
Verteidigung und Luftfahrt: Einsatz in stabilisierten Geschütztürmen, Satellitenkommunikationsantennen und elektro-optischen Sensor-Schwenkvorrichtungen, wo eine ruckelfreie, vibrationsarme Drehung entscheidend ist.
-
Halbleiterfertigung: Unverzichtbar für Wafer-Transferroboter und Lithographiestufen, die eine Positioniergenauigkeit im Nanometerbereich erfordern.
-
Medizintechnik: In CT-Scanner-Gantries und chirurgischen Roboterarmen, wo leise, sanfte Bewegung und absolute Zuverlässigkeit unverhandelbar sind.
-
Erneuerbare Energien: Einsatz in zweiachsigen Solartrackern und kleinen Windkraftanlagen-Gierystemen zur Maximierung der Energieausbeute bei minimalem Wartungsaufwand.
Tag:
Außenverzahnte Kreuzrollen-Schwenklager
