یاتاقانهای گردان غلتکی ضربدری با دقت و استحکام بالا
در دنیای طراحی مکانیکی، مهندسان اغلب با یک انتخاب دشوار مواجه میشوند: انتخاب یاتاقانی که بتواند بارهای عظیم را تحمل کند اما فاقد دقت است، یا انتخاب یاتاقان دقیقی که تحت تنش سنگین از کار میافتد. برای کاربردهایی مانند آنتنهای ردیابی ماهواره، دستگاههای سیتی اسکن پزشکی، یا ماشینهای لیتوگرافی نیمههادی پیشرفته، این مصالحه قابل قبول نیست. شما به قطعهای نیاز دارید که همزمان پایداری در سطح تناژ و دقت در سطح میکرون را ارائه دهد.
یاتاقانهای چرخنده غلتکی ضربدری با دقت بالا و صلبیت بالای ما فقط مونتاژ نمیشوند؛ بلکه از طریق یک توالی دقیق از بهینهسازیهای متالورژیکی و هندسی ساخته میشوند.

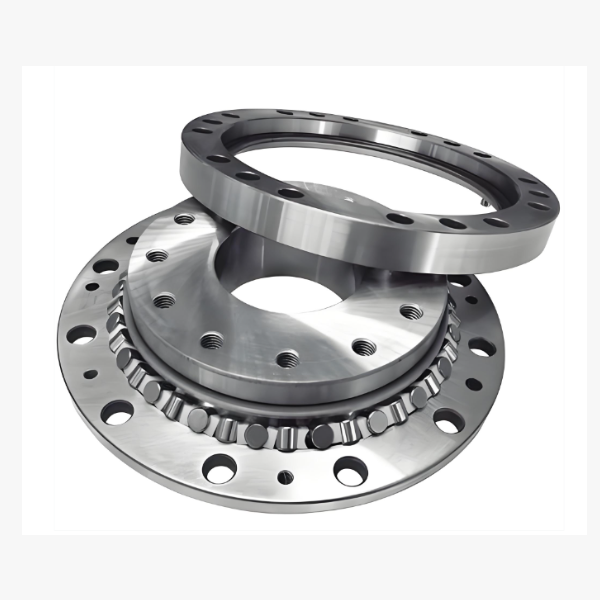

هندسه تماس خطی: مزیت اصلی در آرایش متناوب ۹۰ درجه غلتکهای استوانهای نهفته است. این پیکربندی به یک یاتاقان اجازه میدهد تا بارهای شعاعی، محوری و گشتاور کجکننده را به طور همزمان تحمل کند. در مقایسه با یاتاقانهای توپی هماندازه، یاتاقانهای صفحه گردان دقیق با ظرفیت بالای ما تا ۳-۴ برابر صلبیت بالاتری ارائه میدهند و عملاً انحراف را در هنگام ایندکسگذاری پرسرعت یا عملیات برش سنگین حذف میکنند.
سنگ زنی فوقریز برای تلرانسهای P2/P4: ما از ماشینهای سنگ زنی پروفیل CNC پیشرفته برای دستیابی به دقت رِیس وی (محل تماس غلتک) فراتر از کلاس P4 ایزو استفاده میکنیم، با قابلیتهای سفارشی تا سطح P2. این امر حداقل گریز شعاعی و محوری را تضمین میکند، که برای کاربردهایی مانند چرخش سیتی اسکن پزشکی که وضوح تصویر به نرمی مطلق وابسته است، حیاتی است.
پیش بارگذاری بدون لقی: از طریق محاسبه دقیق و مونتاژ کنترل شده، نیروهای پیش بارگذاری بهینه را اعمال میکنیم تا فاصله داخلی حذف شود. این منجر به یک یاتاقان چرخشی بدون لقی میشود که پاسخ فوری به دستورات سروو را فراهم میکند، که برای رباتیک با دینامیک بالا و سیستمهای موقعیتدهی آنتن ضروری است.
پایداری حرارتی و یکپارچگی مواد: صلبیت بالا اغلب گرما تولید میکند. ما از فولادهای آلیاژی گاززدایی شده در خلأ استفاده میکنیم که تحت تمپر چند مرحلهای قرار میگیرند تا پایداری ابعادی تحت تنش حرارتی تضمین شود. این امر از اثر "قفل شدن" رایج در یاتاقانهای با کیفیت پایینتر هنگام نوسان دمای عملیاتی جلوگیری میکند.
ویژگیهای کلیدی: مهندسی شده برای نخبگان سختگیر
مقاومت استثنایی در برابر گشتاور کجکننده: طراحی شده برای تحمل بارهای آویزان قابل توجه بدون کج شدن، که آنها را به اتصال رباتیک با صلبیت بالا ایدهآل برای بازوهای دستکاری با برد بلند تبدیل میکند.
کنترل گریزسنجی در سطح میکرون: مقادیر گریز شعاعی و محوری تضمین شده در محدوده میکرون، که ترازبندی کامل برای سیستمهای نوری و دوکهای ماشینکاری دقیق را تضمین میکند.
مقطع عرضی جمع و جور: با وجود ظرفیت بار عظیم، این یاتاقانها نمایه باریکی را حفظ میکنند و به طراحان اجازه میدهند ماژولهای چرخشی جمعورتر و سبکتری ایجاد کنند.

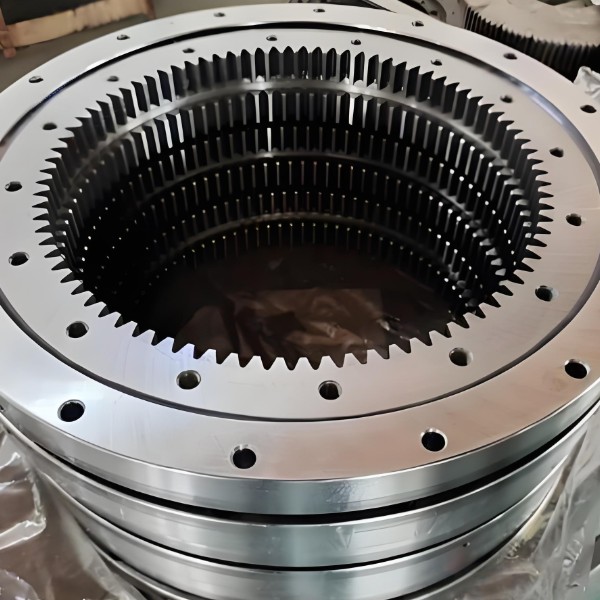

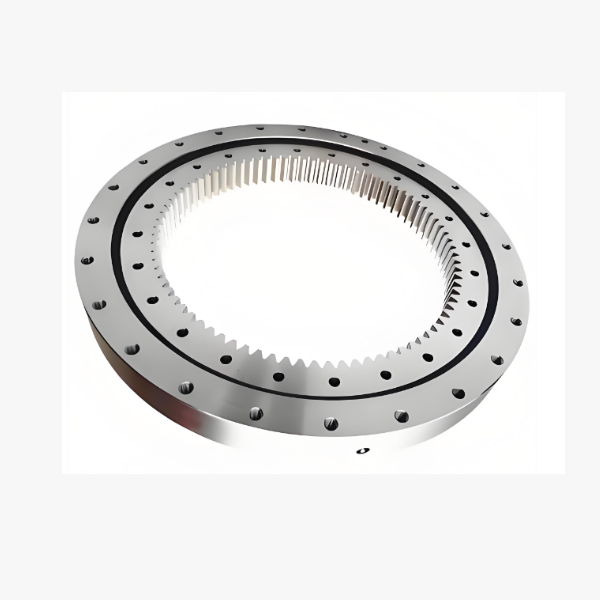

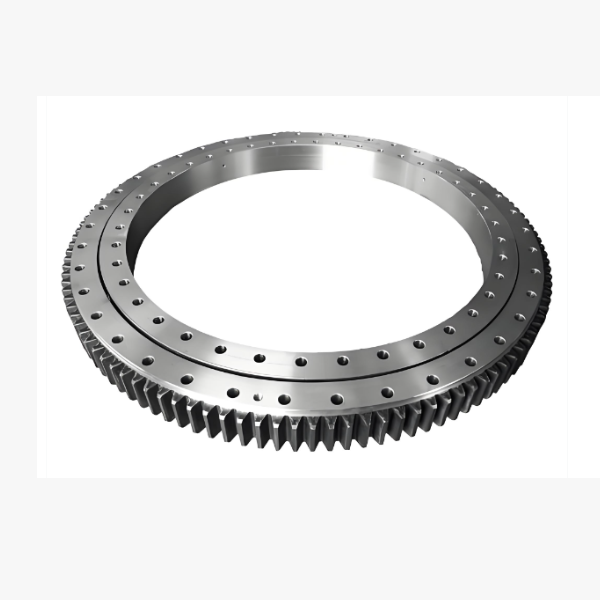

دندهبندی دقیق یکپارچه: دندههای داخلی یا خارجی اختیاری با سطح سختی بالا و سنگ زنی شده تا کلاس ۵ DIN یا بهتر، که ادغام یکپارچه با موتورهای گشتاور مستقیم برای کاربردهای محرک چرخشی با گریز کم را تضمین میکند.
آببندی و روغنکاری قابل سفارشیسازی: راهحلهای آببندی متناسب (از لاستیک استاندارد تا هزارتوی فلزی) و کانالهای روغنکاری طراحی شده برای محیطهای خاص، خواه اتاق تمیز باشد یا ایستگاه رادار در فضای باز.
کاربردها: توانمندسازی سیستمهای حیاتی
یاتاقانهای چرخنده غلتکی ضربدری با دقت بالا و صلبیت بالای ما، توانمندسازهای خاموش برخی از پیشرفتهترین فناوریهای جهان هستند:
هوافضا و دفاع: مورد استفاده در پایههای آنتن رادار، دیشهای ارتباطات ماهوارهای و برجکهای تفنگ که در آنها بارهای باد زیاد است اما دقت ردیابی باید مطلق باشد.
تصویربرداری پزشکی: گانتریهای دوار دستگاههای سیتی اسکن و امآرآی برای عملکرد بدون لرزش به یاتاقانهای چرخش سیتی اسکن پزشکی ما وابسته هستند که مستقیماً بر کیفیت تصویر تشخیصی تأثیر میگذارد.
تولید نیمههادی: ضروری برای مراحل لیتوگرافی و رباتهای حمل ویفر که نیاز به تکرارپذیری در سطح نانومتر در محیطهای اتاق تمیز دارند.
رباتیک پیشرفته: به عنوان پایه یا مفاصل مچ برای رباتهای صنعتی که مونتاژ دقیق، جوش لیزری و جابجایی ظریف مواد را انجام میدهند.
ماشینآلات ابزار دقیق: یافت شده در میزهای دوار مراکز ماشینکاری ۵ محوره و ماشینهای دندهتراشی که در آنها پرداخت سطح و تلرانس هندسی از اهمیت بالایی برخوردار است.
