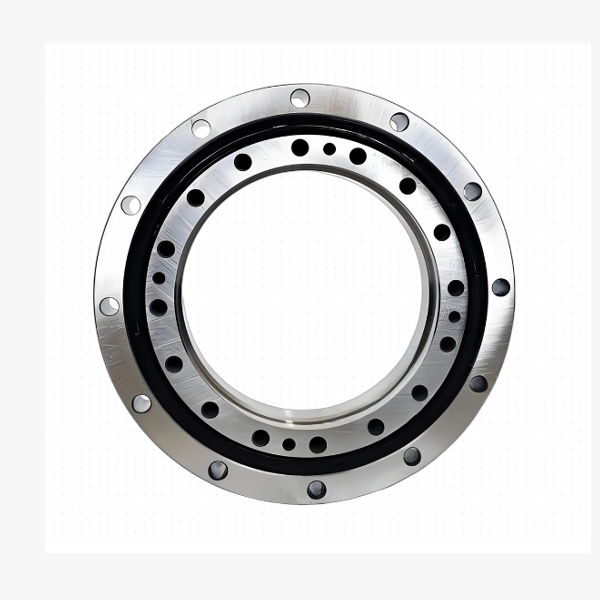

بلبرینگهای گردان غلتکی ضربدری دقیق برای کاهندههای دنده
در معماری رباتیک با کارایی بالا و اتوماسیون دقیق، کاهشدهنده دنده (اعم از RV، هارمونیک یا سیارهای) عضله است. با این حال، حتی پیشرفتهترین مکانیزم کاهش نیز در صورتی که تکیهگاه خروجی نتواند نیروهای حاصل را تحمل کند، شکست میخورد. بلبرینگهای استاندارد اغلب لقی ناخواسته ایجاد میکنند، تحت بارهای گشتاوری خم میشوند، یا حرارت تولید میکنند که روانکاری را تخریب کرده و منجر به خطاهای موقعیتیابی و کاهش عمر مفید میشود.
بلبرینگهای چرخشی دقیق با غلطکهای ضربدری ما برای کاهشدهندههای دنده به گونهای ساخته شدهاند که پروفایلهای تنش منحصربهفرد درون واحدهای کاهش فشرده را تحمل کنند.
بهینهسازی شده برای اتصالات RV و هارمونیک: ابعاد حلقه داخلی و خارجی به گونهای تنظیم شده است که با ردپای استاندارد صنعتی برای انواع اصلی کاهشدهندهها مطابقت داشته باشد. این امر امکان ادغام یکپارچه در طرحهای محفظه موجود را بدون نیاز به مهندسی مجدد پرهزینه فراهم میکند.
سفتی گشتاوری بالا: بر خلاف بلبرینگهای ساچمهای که تحت بارهای کجکننده تغییر شکل میدهند، غلطکهای استوانهای ما تماس خطی ایجاد میکنند. این امر مقاومت استثنایی در برابر بارهای گشتاوری ایجاد میکند و آنها را به بلبرینگ مفصلی ربات با سفتی بالا برای بازوهایی که از نقطه تکیه دور میشوند تبدیل میکند.
مونتاژ با لقی بسیار کم: از طریق پیشبارگیری کنترل شده در حین مونتاژ، لقی داخلی را حذف میکنیم. این منجر به لقی نزدیک به صفر میشود که برای کاربردهای نیازمند موقعیتیابی تکراری، مانند میزهای شاخصگذاری CNC و سلولهای جوشکاری رباتیک، ضروری است.
طراحی فشرده و سبک: فضا درون یک کاهشدهنده محدود است. طراحی مقطع نازک با ظرفیت بار بالا، نسبت گشتاور به وزن را بیشینه میکند و به تولیدکنندگان تجهیزات اصلی اجازه میدهد مفاصل رباتی سبکتر و کممصرفتری بسازند.
گزینههای دنده یکپارچه: برای کاربردهای درایو مستقیم یا تنظیمات خاص کاهشدهنده، بلبرینگهایی با دندههای داخلی یا خارجی یکپارچه ارائه میدهیم که با دقت بالا سنگزنی شدهاند تا مشبندی صاف با مرحله کاهش تضمین شود.
ویژگیهای کلیدی: عملکردی که میتوانید اندازهگیری کنید
ظرفیت بار استثنایی: حلقههای چرخشی گیربکس صنعتی ما قادر به تحمل بارهای شعاعی، محوری و گشتاوری همزمان هستند و بردارهای نیروی پیچیده تولید شده در طی شتاب و کاهش سرعت سریع را مدیریت میکنند.
درجه دقت P4/P2: ساخته شده با کلاسهای تلرانس دقیق ISO، تضمین کننده حداقل لقی محوری. این سطح از دقت برای بلبرینگ میز دوار دقیق برای کاهشدهندههای مورد استفاده در تولید نیمهرساناها و بازرسی نوری حیاتی است.
اصطکاک کم و راهاندازی نرم: با وجود پیشبارگیری بالا، هندسه بهینه مسیر غلتش و کانالهای روانکاری تخصصی ما گشتاور راهاندازی پایین را تضمین کرده و از پدیده «لغزش-چسبندگی» در کاربردهای سرووی حساس جلوگیری میکند.
پایداری حرارتی: ساخته شده از فولاد بلبرینگ گاززدایی شده با عملیات حرارتی پیشرفته، بلبرینگ غلطک ضربدری با اصطکاک کم ما حتی تحت چرخههای حرارتی رایج در عملیات کاهشدهندههای پرسرعت، پایداری ابعادی خود را حفظ میکند.
آببندی محکم: آببندهای چندلبه از نشت گریس و ورود آلایندهها جلوگیری کرده و عمر طولانی را در محیطهای صنعتی خشن تضمین میکنند.
کاربردها: نیروبخشی به هسته اتوماسیون
بلبرینگهای چرخشی دقیق با غلطکهای ضربدری ما برای کاهشدهندههای دنده، انتخاب مورد اعتماد برای مراحل خروجی موارد زیر هستند:
کاهشدهندههای RV: به عنوان تکیهگاه اصلی خروجی در مفاصل رباتهای صنعتی با بار سنگین (محورهای J1، J2، J3) عمل میکنند، جایی که سفتی بالا و مقاومت در برابر بارهای ضربهای حیاتی است.
درایوهای هارمونیک: تأمین کننده تکیهگاه انعطافپذیر مورد نیاز برای رباتهای همکار سبکوزن و بازوهای SCARA دقیق، تضمین حرکت نرم با کمترین هیسترزیس.
گیربکسهای سیارهای: استفاده شده در درایوهای چرخشی با گشتاور بالا برای ردیابهای خورشیدی و ماشینآلات ساختمانی، جایی که قابلیت اطمینان تحت بار پیوسته کلیدی است.
مفاصل رباتیک: ادغام شده در مفاصل مچ و آرنج رباتهای ۶ محوره، امکان ردیابی مسیر پیچیده با تکرارپذیری بالا را فراهم میکنند.
میزهای دوار دقیق: به عنوان عنصر چرخشی اصلی در میزهای دوار CNC و سرهای شاخصگذاری که توسط سروو موتورها و کاهشدهندهها هدایت میشوند، عمل میکنند.
