    Nykyaikaisen sataman hellittämättömässä rytmissä jokainen sekunti on tärkeä. Kun laiva–ranta (STS) -nosturi nostaa 40 tonnin konttia tai kumipyöräinen siltanosturi (RTG) siirtelee pinoja terminaalissa, kiertomekanismi ei ole pelkkä komponentti – se on toiminnan sydän. Jos se pettää, koko terminaali pysähtyy. Siksi yleiskäyttöiset laakerit eivät yksinkertaisesti riitä. Tarvitset Erilliset vierintäradat aksiaali- ja radiaalikuormille erityisesti suunnitellun satamanosturisovelluksiin .
Se ei ole pelkkä laakeri;
011 External Gear Slewing Bearing 011 External Gear Slewing Bearing
011 External Gear Slewing Bearing 011 External Gear Slewing Bearing
Custom slew bearing for Spain customer Custom slew bearing for Spain customer
Räätälöity kiertolaakeri Yhdistyneen kuningaskunnan asiakkaalle Räätälöity kiertolaakeri Yhdistyneen kuningaskunnan asiakkaalle
Kiertolaakeri Brasilian asiakkaalle Kiertolaakeri Brasilian asiakkaalle
Kiertolaakereita viety Venäjälle Kiertolaakereita viety Venäjälle
Kiertolaakereita Yhdysvaltojen asiakkaalle Kiertolaakereita Yhdysvaltojen asiakkaalle
Kääntörengas viety Kaakkois-Aasiaan Kääntörengas viety Kaakkois-Aasiaan
Kääntörengas viety Lounais-Aasiaan Kääntörengas viety Lounais-Aasiaan
Kääntörengas viety Pohjois-Amerikkaan Kääntörengas viety Pohjois-Amerikkaan
Kääntörengas viety Etelä-Amerikkaan Kääntörengas viety Etelä-Amerikkaan
Kääntörengas viety Etelä-Afrikkaan Kääntörengas viety Etelä-Afrikkaan
Kiertolaakeri Intian asiakkaalle Kiertolaakeri Intian asiakkaalle
Kiertolaakeri Latinalaisen Amerikan asiakkaalle Kiertolaakeri Latinalaisen Amerikan asiakkaalle
Kääntölaakeri Turkin asiakkaalle Kääntölaakeri Turkin asiakkaalle
Kääntölaakeri Uzbekistanin asiakkaalle Kääntölaakeri Uzbekistanin asiakkaalle
Kääntörengas viety Etelä-Koreaan Kääntörengas viety Etelä-Koreaan
Kääntörengas viety Meksikoon Kääntörengas viety Meksikoon
Räätälöity kiertolaakeri Meksikon asiakkaalle Räätälöity kiertolaakeri Meksikon asiakkaalle
Räätälöity kiertolaakeri Italian asiakkaalle Räätälöity kiertolaakeri Italian asiakkaalle


Tuotteen perusteellinen tarkastelu: Satamaluokan suorituskyvyn anatomia

Kolmirivinen rullarakenne on raskaan satamakaluston teollisuusstandardi syystä: se erottaa kuormat kolmeen itsenäiseen vierintärataan, maksimoiden rakenteellisen eheyden.
  1. Pystysuuntainen aksiaalinen rivi: Täysi määrä pystysuoraan järjestettyjä lieriörullia kantaa nosturin puomin, siltarakenteen ja nostetun lastin valtavan painon.
  2. Vaakasuuntaiset radiaaliset rivit: Kaksi vastakkaista vaakasuuntaisten lieriörullien riviä imevät radiaaliset voimat, jotka aiheutuvat tuulen kuormituksesta puomiin ja roikkuvien konttien dynaamisesta heilahduksesta.
Tämä erottelu on kriittinen STS-nostureille ja portaalnostureille, joissa painopiste muuttuu dramaattisesti käytön aikana. Laakerimme käyttävät ensiluokkaista tyhjiökäsiteltyä terästä (tyypillisesti 42CrMo4 tai 50Mn), joka on taottu ja lämpökäsitelty kovaksi vierintäradan syvyydeksi, joka kestää hilseilyä jopa miljoonien syklien jälkeen.

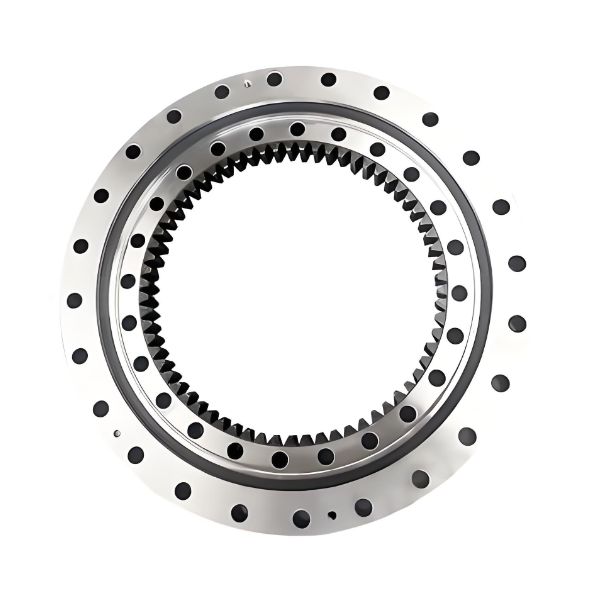

Sen, mikä erottaa meriympäristön kääntörenkaamme, on yksityiskohtien huomiointi hammaspyöräintegraatiossa. Olipa kyseessä ulkoinen hammaspyörä helpompaa hammaspyörän huoltoa varten tai sisäinen hammaspyörä suojaamaan putoavalta roskalta, CNC-hammasjyrsintämme varmistaa hammasprofiilien vastaavuuden DIN/ISO-standardien kanssa mahdollisimman pienellä välyksellä. Tämä tarkkuus johtaa pehmeämpiin käynnistyksiin ja pysäytyksiin, vähentäen käyttömoottoreiden rasitusta ja pidentäen koko kääntökäyttöjärjestelmän käyttöikää.


Tärkeimmät ominaisuudet: Miksi satamainsinöörit valitsevat laakerimme

  • Vertailukelpoinen kuormitustiheys: Optimoimalla rullajärjestelyn kolmirivinen rullakääntölaakerimme tarjoaa korkeimman kantavuuden halkaisijayksikköä kohden luokassaan. Tämä mahdollistaa satamanostureiden suunnittelijoille kääntöyksikön kokonaisjalanjäljen pienentämisen turvamarginaaleista tinkimättä.
  • Meriluokan korroosiosuojaus: Satamat ovat syövyttäviä ympäristöjä. Vakiomallimme sisältävät monihuuliset nitriilikumitiivisteet ruostumattomilla teräsjousilla estämään suolasuihkun ja kosteuden tunkeutumisen. Offshore- tai erittäin aggressiivisille alueille tarjoamme parannettuja tiivistysjärjestelmiä labyrinttirakenteilla ja erikoistuneita korroosionestopinnoitteita (sinkki-nikkeli tai epoksi) altistuville pinnoille.
  • Iskukuormituksen sieto: Satamaoperaatiot sisältävät äkillisiä pysähdyksiä ja dynaamisia heiluvia kuormia. Laakerimme on suunniteltu korkealla jäykkyydellä minimoimaan elastinen muodonmuutos, varmistaen nosturin pysymisen vakaana jopa heiluvan kuorman äkillisessä jarrutuksessa.
  • Mukautetut pultti- ja hammaspyöräkuviot: Tiedämme, että vanhan nosturin jälkiasennus tai uuden mallin suunnittelu vaatii usein epästandardeja kiinnityksiä. Suorana kiinalaisena valmistajana voimme nopeasti mukauttaa pulttireikien ympyrät, hammaspyörämoduulit ja painekulmat vastaamaan olemassa olevaa voimansiirtoasi tai kotelorajoituksiasi.
  • Jäljitettävä laatu: Jokainen raskaan satamakoneiston laakeri toimitetaan täydellisen materiaalitestausraportin (EN 10204 3.1), lämpökäsittelykaavioiden ja lopputarkastustietojen kera, mukaan lukien heittokyydin ja hammasprofiilianalyysin. Emme arvaa; mittaamme.


Sovellukset: Globaalin toimitusketjun voimanlähde

Kolmiriviset rullakääntölaakerimme ovat luotettu valinta kriittisiin nostolaitteisiin satamissa maailmanlaajuisesti:
  • Laiva–ranta (STS) -nosturit: Satamien jättiläiset. Laakerimme tukevat massiivisia puomirakenteita, käsitellen jatkuvia täysien konttien nostosyklejä ja vastustaen samalla suuria tuulikuormia.
  • Kumipyöräiset siltanosturit (RTG): Käytetään konttipinoissa pinoamiseen ja siirtoon. Laakerin on kestettävä jatkuvia 90 asteen käännöksiä ja raskaita pystysuuntaisia kuormia epätasaisella maalla.
  • Portaalnosturit ja tasottain nosturit: Yleisiä yleis- ja irtolastiterminaaleissa. Nämä nosturit kokevat monimutkaisia yhdistelmäkuormia, kun nostokulman muuttuessa, vaatien kolmirivisen rakennemme vankkaa momenttikestävyyttä.
  • Kelluvat nosturit ja proomuasennukset: Merirakentamiseen ja ruoppaukseen, missä laakeri kohtaa kuormitusjännitysten lisäksi myös alla olevan veden jatkuvan liikkeen.
  • Irtotavaran kasaajat ja käsittelijät: Hiilen, malmin ja viljan käsittely. Nämä sovellukset vaativat laakereita, jotka kestävät hankaavan pölyn tunkeutumista ja tukevat samalla pitkiä ulottuvia puomeja.

Insinööriryhmämme puhuu kieltäsi – sekä kirjaimellisesti että teknisesti. Emme lähetä sinulle vain PDF-luetteloa; työskentelemme kanssasi laskeaksemme kuormituskeston, ehdottaaksemme asennussovituksia ja optimoidaksemme hammasgeometrian juuri sinun sovellukseesi. Prototyypistä sarjatuotantoon varmistamme, että vastaanottamasi kääntölaakeri vastaa suunnittelemaasi suorituskykyä. merinosturin kääntörengas | terästehtaan kääntölaakeri | valukauhan tornin kääntölaakeri
