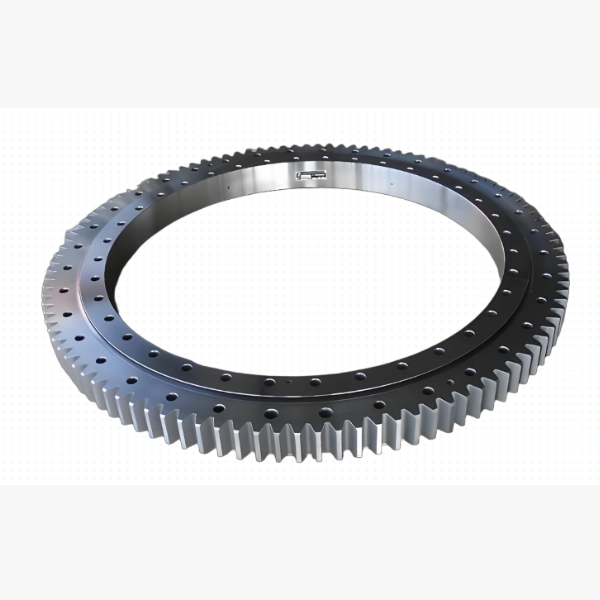

011 External Gear Slewing Bearing

011 External Gear Slewing Bearing

Custom slew bearing for Spain customer

Räätälöity kiertolaakeri Yhdistyneen kuningaskunnan asiakkaalle

Kiertolaakeri Brasilian asiakkaalle

Kiertolaakereita viety Venäjälle

Kiertolaakereita Yhdysvaltojen asiakkaalle

Kääntörengas viety Kaakkois-Aasiaan

Kääntörengas viety Lounais-Aasiaan

Kääntörengas viety Pohjois-Amerikkaan

Kääntörengas viety Etelä-Amerikkaan

Kääntörengas viety Etelä-Afrikkaan

Kiertolaakeri Intian asiakkaalle

Kiertolaakeri Latinalaisen Amerikan asiakkaalle

Kääntölaakeri Turkin asiakkaalle

Kääntölaakeri Uzbekistanin asiakkaalle

Kääntörengas viety Etelä-Koreaan

Kääntörengas viety Meksikoon

Räätälöity kiertolaakeri Meksikon asiakkaalle

Räätälöity kiertolaakeri Italian asiakkaalle

Tuoteyhteenveto: Suunnittelemme pehmeyttä lujuuteen

• Hiotut vierintäradat: Vakion kovakoneistuksen sijaan aksiaaliset ja radiaaliset vierintäradat käyvät läpi tarkkuushiontaprosessin. Tämä vähentää pinnankarheutta arvoon Ra < 0,4 μm, vähentää kitkaa huomattavasti ja varmistaa tasaisen vierintäelementtien liikkeen.
• Hallittu esijännitys: Käytämme tarkkoja sisäisiä esijännitysasetuksia sisäisen välyksen poistamiseksi. Tämä johtaa nollavälyksen kääntökäytön vaikutukseen, tarjoten ääretöntä jäykkyyttä ja estäen aksiaalisen tai radiaalisen siirtymän vaihtelevien kuormitussuuntien alla.
• Erittäin pieni heitto: Tarkkojen koneistus- ja kokoonpanoprotokollien avulla saavutamme erinomaisen samankeskisyyden ja tasaisuuden. Tämä minimoi heiton (runout), mikä on kriittistä sovelluksissa kuten optiset seurantajärjestelmät, joissa kuvan vakaus on ensiarvoisen tärkeää.
• Tarkkuushammaspyörien leikkaus: Olivatpa hammaspyörät sisä- tai ulkopuolisia, ne viimeistellään DIN-luokkaan 6 tai parempaan. Tämä varmistaa minimaalisen välyksen hammasrattaiden ja kääntörenkaan välillä, mahdollistaen tarkan kulmapaikoituksen ilman tavallisille teollisuushammaspyörille tyypillistä "kuollutta aluetta".

Tämä massiivisen kuormankantokyvyn (kolmesta rullarivistä) ja mikronitason tarkkuuden fuusio tekee laakereistamme ihanteellisen valinnan sovelluksiin, jotka vaativat sekä voimaa että hienostuneisuutta.

Keskeiset ominaisuulet: Ero on yksityiskohdissa

• Poikkeuksellinen jäykkyys ja vakaus: Kolmen itsenäisen rullarivin ja hallitun esijännityksen yhdistelmä luo korkean jäykkyyden pyöritysratkaisun, joka vastustaa muodonmuutoksia jopa monimutkaisissa yhdistelmäkuormissa varmistaen, että kuorma pysyy täysin vakaana.
• Silkinpehmeä liike: Hiotut vierintäradat ja korkean tarkkuuden rullat poistavat "tarttumis-liukumis" -ilmiön, mahdollistaen pehmeät käynnistys-pysäytysjaksot ja tasaisen hidasnopeuksisen pyörimisen, mikä on olennaista valvonta- ja skannaussovelluksissa.
• Minimaalisen välyksen vaihtoehdot: Tarjoamme räätälöityjä välysalueita (esim. < 0,05 mm) palvelinmoottorisi vaatimusten mukaan, varmistaen tiukan silmukan ohjauksen robottinivellaakerisovelluksissa.
• Lämpövakaus: Lämpökäsittelyprosessimme on kalibroitu minimoimaan lämpölaajenemisen aiheuttamat mittamuutokset, säilyttäen tarkkuuden laajalla käyttölämpötila-alueella.
• Integroitu kooderin yhteensopivuus: Monet korkean tarkkuuden kääntörenkaistamme on suunniteltu asennusliitännöillä absoluuttisille antureille, mahdollistaen suljetun silmukan takaisinkytkentäjärjestelmät reaaliaikaista paikanvarmistusta varten.

Sovellukset: Missä tarkkuus on ehdoton

• Puolustus- ja ilmailututka: Vaiheistetut ryhmäantennit ja tulenjohtojärjestelmät vaativat tarkkaa tarkkuutta nopeasti liikkuvien kohteiden seuraamiseen. Laakerimme tarjoavat tarvittavan vakaan alustan luotettavaan signaalien hankintaan.
• Lääketieteelliset kuvantamislaitteet: CT-skannereissa ja protonihoitotelineissä pyörivän rungon on liikuttava pehmeästi ja tarkasti kuvan selkeyden ja potilasturvallisuuden varmistamiseksi. Mikä tahansa tärinä tai heitto heikentää diagnostista laatua.
• Teollisuusrobotit ja automaatio: Suuren hyötykuorman robottikäsivarret ja hitsauskiertimet luottavat pienen välyksen kääntörenkaisiin toistaakseen monimutkaisia reittejä alle millimetrin tarkkuudella, parantaen tuotannon laatua ja sykliaikoja.
• Optinen ja satelliittien seuranta: Kaukoputket ja satelliittiviestintälautaset tarvitsevat kyvyn pitää lukitus kaukaisiin kohteisiin tuulikuormista huolimatta. Tutka-antennin paikoituslaakerimme tarjoavat tarvittavan jäykkyyden ja pehmeyden.
• Puolijohdevalmistus: Piikiekkojen käsittelyrobotit ja litografialaitteet käyttävät näitä laakereita niiden puhdastilayhteensopivuuden ja äärimmäisen paikoitustoistettavuuden vuoksi.

Insinööriryhmämme puhuu kieltäsi – sekä kirjaimellisesti että teknisesti. Emme lähetä sinulle vain PDF-luetteloa; työskentelemme kanssasi laskeaksemme kuormituskeston, ehdottaaksemme asennussovituksia ja optimoidaksemme hammasgeometrian juuri sinun sovellukseesi. Prototyypistä sarjatuotantoon varmistamme, että vastaanottamasi kääntölaakeri vastaa suunnittelemaasi suorituskykyä. Tarkkuuskiertolaakerit
