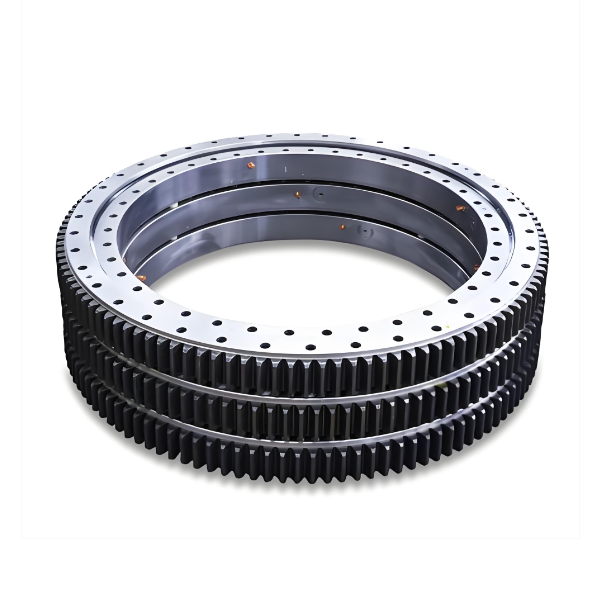

ulkohampainen kolmirivinen rullakääntölaakeri

ulkohampainen kolmirivinen rullakääntölaakeri
ulkohampainen kolmirivinen rullakääntölaakeri ulkohampainen kolmirivinen rullakääntölaakeri
    Raskaiden laitteiden maailmassa suunnittelussa joudutaan usein tekemään kompromissi suojauksen ja saavutettavuuden välillä. Vaikka sisäiset hammasvaihteet tarjoavat suojausta, on pakottava syy, miksi Ulkoinen hammasvaihde kolmirivinen rullakääntölaakeri on edelleen teollisuuden standardi kaikkeen hydraulisista kaivinkoneista massiivisiin telakuorma-autoihin nostureihin: huollettavuus ja vääntömomentin tehokkuus.
Se ei ole pelkkä laakeri;
011 External Gear Slewing Bearing 011 External Gear Slewing Bearing
011 External Gear Slewing Bearing 011 External Gear Slewing Bearing
Custom slew bearing for Spain customer Custom slew bearing for Spain customer
Räätälöity kiertolaakeri Yhdistyneen kuningaskunnan asiakkaalle Räätälöity kiertolaakeri Yhdistyneen kuningaskunnan asiakkaalle
Kiertolaakeri Brasilian asiakkaalle Kiertolaakeri Brasilian asiakkaalle
Kiertolaakereita viety Venäjälle Kiertolaakereita viety Venäjälle
Kiertolaakereita Yhdysvaltojen asiakkaalle Kiertolaakereita Yhdysvaltojen asiakkaalle
Kääntörengas viety Kaakkois-Aasiaan Kääntörengas viety Kaakkois-Aasiaan
Kääntörengas viety Lounais-Aasiaan Kääntörengas viety Lounais-Aasiaan
Kääntörengas viety Pohjois-Amerikkaan Kääntörengas viety Pohjois-Amerikkaan
Kääntörengas viety Etelä-Amerikkaan Kääntörengas viety Etelä-Amerikkaan
Kääntörengas viety Etelä-Afrikkaan Kääntörengas viety Etelä-Afrikkaan
Kiertolaakeri Intian asiakkaalle Kiertolaakeri Intian asiakkaalle
Kiertolaakeri Latinalaisen Amerikan asiakkaalle Kiertolaakeri Latinalaisen Amerikan asiakkaalle
Kääntölaakeri Turkin asiakkaalle Kääntölaakeri Turkin asiakkaalle
Kääntölaakeri Uzbekistanin asiakkaalle Kääntölaakeri Uzbekistanin asiakkaalle
Kääntörengas viety Etelä-Koreaan Kääntörengas viety Etelä-Koreaan
Kääntörengas viety Meksikoon Kääntörengas viety Meksikoon
Räätälöity kiertolaakeri Meksikon asiakkaalle Räätälöity kiertolaakeri Meksikon asiakkaalle
Räätälöity kiertolaakeri Italian asiakkaalle Räätälöity kiertolaakeri Italian asiakkaalle


Tuotteen syväsukellus: Ulkoisen käytön tehokkuuden mekaniikka

Kolmirivinen rullarakenne on jo kultainen standardi kuormituskapasiteetille, käyttäen erillisiä vierintäratoja aksiaalisille, radiaalisille ja momenttikuormille. Kun se yhdistetään ulkoiseen hammasvaihteeseen, tästä arkkitehtuurista tulee entistä tehokkaampi.
  • Rakenteellinen eheys: Hammasvaihteen hampaat koneistetaan suoraan ulkorenkaan ulkohalkaisijaan. Käytämme lujia seosteräksiä (tyypillisesti 42CrMo4 tai 50Mn) ja käytämme induktiokarkaisuprosesseja, jotka luovat syvän, kestävän pintakerroksen hammasvaihteen hampaisiin säilyttäen samalla sitkeän, iskuja vaimentavan ytimen.
  • Vääntömomentin optimointi: Sijoittamalla hammasvaihteen ulkopuolelle maksimoimme vipuvarren käyttöhammaspyörälle. Tämä mekaaninen etu tarkoittaa, että hydraulimoottorit tai sähkökäytöt voivat tuottaa saman pyörimisvoiman pienemmällä tulopaineella tai virralla, parantaen koneen kokonaistehokkuutta.
  • Tarkka hammasvaihteen leikkaus: Laitoksemme käyttää huippuluokan CNC-hammasjyrsinkoneita, jotka pystyvät käsittelemään halkaisijoita jopa useisiin metreihin. Varmistamme hammasprofiilin tarkkuuden (DIN/ISO-standardit), minimoiden välyksen ja melun. Olitpa sitten tarvitsemassa vakiomoduulia tai räätälöityä painekulmaa, räätälöitävät hammasvaihdemoduulimme takaavat täydellisen istuvuuden tiettyyn voimansiirtoosi.

Toisin kuin yleiset toimittajat, jotka saattavat ulkoistaa hammasvaihteen leikkauksen, hallitsemme koko prosessin itse talossa. Tämä vertikaalinen integraatio takaa, että hammasvaihteen hampaiden kovuussyvyys vastaa vierintäratojen spesifikaatioita, estäen ennenaikaisen vian johtuen yhteensopimattomista kulumisnopeuksista.


Tärkeimmät ominaisuudet: Suunniteltu kestävyyttä ja helppoutta varten

  • Verrattoman hyvä huoltopääsy: Ulkoisen hammasvaihteen suunnittelun ensisijainen etu on näkyvyys. Käyttäjät voivat helposti tarkastaa hampaiden silmämääräisesti kuoppakorroosion tai halkeamien varalta ja levittää rasvaa suoraan kosketuspisteeseen, pidentäen käyttöikää merkittävästi.
  • Suuri vääntömomenttitiheys: Ulkoisen hammasvaihteen suuri tehollinen halkaisija mahdollistaa maksimaalisen vääntömomentin siirron, tehden siitä ihanteellisen sovelluksiin, jotka vaativat nopeita kääntönopeuksia tai raskaita käynnistyskuormia.
  • Kestävä hampaiden karkaisu: Käytämme tarkkaa induktiokarkaisua hammasvaihteen hampaisiin, saavuttaen pintakovuustasot 50-55 HRC. Tämä kulutuksen ja kuoppakorroosion kestävyys on välttämätön raskaiden kaivinkoneiden kääntölaakereille, jotka toimivat kivisissä ympäristöissä.
  • Joustavat asennusvaihtoehdot: Suuren halkaisijan ulkoisen hammasvaihteen laakerimme voidaan suunnitella erilaisilla pulttireikäkuvioilla ja tappihalkaisijoilla sopimaan olemassa oleviin kotelorakenteisiin, helpottaen helppoja jälkiasennuksia tai uusia OEM-integraatioita.
  • Edistynyt tiivistys: Huolimatta paljaasta hammasvaihteesta, tiivistysjärjestelmämme (monihuuliset nitriili- tai Viton-tiivisteet) on suunniteltu suojaamaan sisäisiä vierintäratoja epäpuhtauksilta, jotka pääsevät sivuilta, varmistaen, että rullat pysyvät voideltuina ja puhtaina.


Sovellukset: Pyörimisen selkäranka

Löydät ulkoisen hammasvaihteen kolmiriviset rullakääntölaakerit käyttämässä maailman vaativimpia koneita ympäri maailmaa:
  • Hydrauliset kaivinkoneet (keskikokoisesta suureen): 20-tonnisista rakennuskaivinkoneista 100-tonnisiin kaivoslapioihin, ulkoinen hammasvaihde mahdollistaa kääntömoottorin kompaktin asennuksen ylärunkoon, ajaen vankkaa alarunkoa.
  • Telakuorma- ja mobiilinosturit: Ristikkopuomiset telakuorma-autot ja maastoajoneuvonosturit luottavat ulkoisten hammasvaihteiden suureen vääntömomenttikapasiteettiin pyörittääkseen raskaita kuormia tasaisesti ja tarkasti nostotoimenpiteiden aikana.
  • Kaivosporauslaitteet: Pyörivät poraustaulukot vaativat valtavaa vääntömomenttia tunkeutuakseen kallioperään. Nosturin kääntökäyttöpyörästön teknologia sopii täydellisesti näihin korkean jännityksen poraussovelluksiin.
  • Betoniautopumput: Pitkäpuomisten pumppuautojen pyörivä torni käyttää ulkoisia hammasvaihteita luotettavaan toimitusvarren asemointiin, jopa betonin pumppauksen tärinän alaisena.
  • Materiaalinkäsittelyn kasauskoneet: Satamaterminaaleissa ja varastoalueilla kasauskoneet käyttävät näitä laakereita pitkien puomien pyörittämiseen bulkkimateriaalien, kuten hiilen ja malmin, tehokkaaseen lastaukseen ja purkamiseen.

Insinööriryhmämme puhuu kieltäsi – sekä kirjaimellisesti että teknisesti. Emme lähetä sinulle vain PDF-luetteloa; työskentelemme kanssasi laskeaksemme kuormituskeston, ehdottaaksemme asennussovituksia ja optimoidaksemme hammasgeometrian juuri sinun sovellukseesi. Prototyypistä sarjatuotantoon varmistamme, että vastaanottamasi kääntölaakeri vastaa suunnittelemaasi suorituskykyä.

Ota yhteyttä
