제품 시리즈 개요: 3차원 엔지니어링

복잡한 운동 시스템을 전문으로 하는 미래지향적인 중국 제조업체로서, 당사는 첨단 기계의 공간적 과제를 해결하기 위해 이 독특한 베어링 시리즈를 개발했습니다. 표준 평면 베어링과 달리, 당사의 더블 볼 형상 설계는 구형 또는 특수 이중 곡선 구성으로 배열된 두 개의 별도 레이스웨이 경로를 통합합니다. 이를 통해 베어링은 회전 토크뿐만 아니라 상당한 틸팅 모멘트와 축 이탈 하중도 지지할 수 있어 로봇, 짐벌 및 다관절 중장비에 이상적인 '손목' 또는 '목' 역할을 합니다. 당사는 단순히 부품을 판매하는 것이 아니라 차세대 장비에 필요한 운동학적 자유도를 제공합니다.

당사의 구형 회전 조인트 시리즈는 2D에서 3D 모션 제어로의 도약을 의미합니다. 표준 선회 베어링이 Z축 주변의 회전을 처리하는 반면, 당사의 더블 볼 형상 선회 베어링은 여러 축에 걸친 움직임을 수용하도록 설계되었습니다(특정 하우징 설계에 따라 회전과 피치/요 기능을 결합하는 경우가 많음).

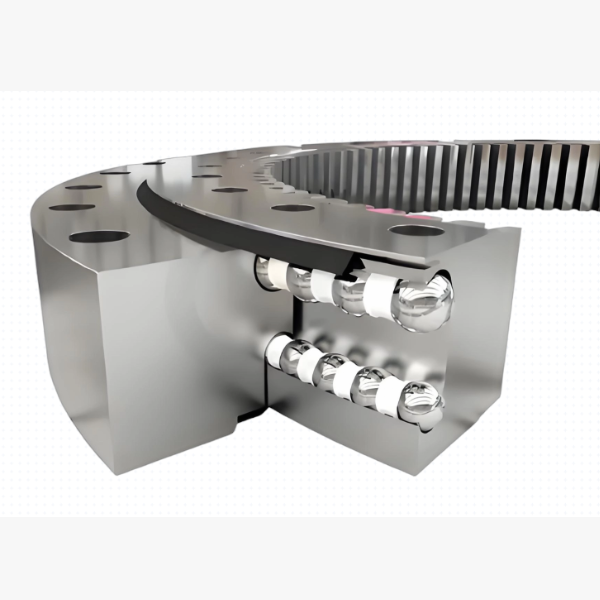

• 듀얼 경로 형상: 내부 구조는 두 개의 최적화된 볼 트랙을 특징으로 하며, 단일 경로 설계보다 방사형, 축 방향 및 모멘트 하중을 더 고르게 분배합니다.
• 컴팩트 외형: 두 개의 기능 레이어를 하나의 하우징에 통합함으로써 여러 베어링을 적층할 필요가 없어져 전체 조립체의 높이와 무게를 획기적으로 줄입니다.
• 맞춤형 곡률: 완전한 짐벌 같은 움직임을 위한 진정한 구형 윤곽이 필요하든, 제한된 각도 틸팅 및 회전을 위한 특정 이중 곡선 프로파일이 필요하든, 당사의 엔지니어링 팀은 레이스웨이 형상을 귀하의 정확한 운동학적 요구 사항에 맞게 조정할 수 있습니다.

이 시리즈는 공간이 제한적이고 모션 프로파일이 선형적이지 않은 애플리케이션에 완벽합니다.

주요 특징: 정밀성과 복잡성의 만남

1. 동시 다축 기능: 당사의 더블 볼 형상 설계의 핵심 장점은 샤프트가 기울어져 있을 때도 원활한 작동을 유지한다는 것입니다. 이는 적층 베어링 배열에서 흔히 발생하는 바인딩 및 마찰 스파이크를 제거하여 극단적인 각도에서도 유동적인 움직임을 보장합니다.
2. 높은 하중 밀도: 콤팩트한 크기임에도 불구하고, 이 베어링은 이중열 볼 배열(또는 특수 이중 곡선 단일열)을 활용하여 접점을 최대화합니다. 이는 설치 공간 대비 우수한 강성과 하중 용량을 제공하며, 최소한의 변형으로 무거운 페이로드를 처리할 수 있습니다.
3. 제로 백래시 정밀도: 조립 중 정밀한 예압 조정을 통해 회전 및 틸팅 방향 모두에서 거의 제로에 가까운 백래시를 달성합니다. 이는 카메라 안정화, 수술 로봇, 정밀 가공 등 위치 정확도가 가장 중요한 애플리케이션에 중요합니다.
4. 동적 각도용 고급 밀봉: 베어링이 기울어지면 표준 밀봉이 실패합니다. 당사의 맞춤형 래버린스 실 및 플렉시블 립 실은 내부 링이 각진 상태에서도 무결성을 유지하도록 설계되어 방향에 관계없이 내부 볼을 오염 물질로부터 보호합니다.
5. 재질 및 코팅 유연성: 당사는 이러한 장치를 고강도 합금강, 부식 환경용 스테인리스강, 또는 마찰을 줄이고 열악한 산업 환경에서 수명을 연장하는 특수 코팅(예: 아연-니켈 또는 PTFE)으로 제공합니다.

애플리케이션: 복잡한 움직임 구현

• 로봇 손목 및 엔드 이펙터: 용접 토치, 그리퍼, 연마 도구가 복잡한 형상에 접근하는 데 필요한 콤팩트한 다축 회전을 제공합니다.
• 안정화 짐벌 및 터렛: 방위, 해양, 방송 카메라에 사용되며, 베이스가 격렬하게 회전하고 기울어지는 동안 페이로드를 수평으로 유지해야 합니다.
• 항공우주 시뮬레이션 및 테스트: 실제 세계의 역학을 모방하기 위해 정밀한 다축 관절이 필요한 비행 시뮬레이터 및 안테나 위치 지정 시스템에 필수적입니다.
• 다관절 중장비: 붐이 무거운 하중 아래에서 자유롭게 관절 운동을 해야 하는 첨단 굴삭기, 산림 수확기, 콘크리트 펌프 트럭의 조인트에서 발견됩니다.
• 태양광 및 풍력 추적: 태양의 경로를 높은 정밀도로 추적하여 에너지 포집 효율을 극대화하는 고급 이중축 태양 추적기.
• 의료 영상 암: X선 및 MRI 부품의 복잡한 위치 지정을 지원하여 의사가 기계적 저항 없이 장비를 정밀하게 각도 조절할 수 있게 합니다.

태그: 고품질 선회 베어링
