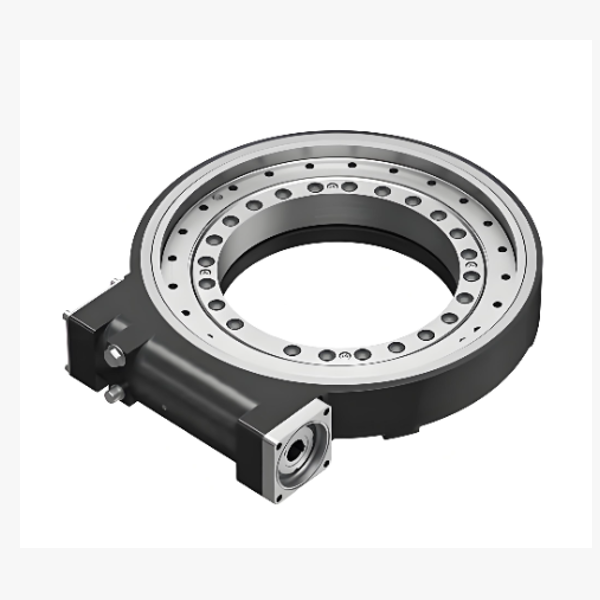

제품 시리즈 개요: 안정성 계층 정의

• SE 시리즈(표준 고안정성): 신뢰할 수 있는 중추
  까다로운 조건에서 강력한 안정성과 신뢰할 수 있는 성능이 요구되는 애플리케이션을 위해 설계되었습니다. SE 시리즈는 경화 합금강 기어, 백래시 감소(일반적으로 <0.5mm)를 위한 최적화된 글로보이드 형상, 견고한 구상흑연주철 하우징을 특징으로 합니다. 일관된 성능과 비용 효율성이 핵심인 단축 태양광 트래커, 일반 산업용 인덱싱 테이블, 중부하 자동화에 이상적인 선택입니다.
• PE 시리즈(프리미엄 고안정성): 궁극의 강성
  아주 미세한 편차도 용납되지 않는 미션 크리티컬 애플리케이션을 위해 설계되었습니다. PE 시리즈는 초정밀 그라인딩을 거쳐 <0.1mm 수준의 백래시를 달성하고, 최대 레이디얼/액시얼 하중 용량을 위한 강화 베어링 배열, 진동 감쇠를 위한 특수 고점도 윤활유를 적용합니다. 접촉비를 극대화하는 정밀한 치형으로 PE 시리즈는 탁월한 부드러움과 강성을 제공하여, 2축 태양광 트래커, 위성 통신 안테나, 의료 영상용 갠트리, 고속 로봇 공학의 최고 표준으로 자리 잡았습니다.

주요 특징: 안정성이 중요한 이유

1. 초저백래시 및 높은 반복 정밀도: 글로보이드 기어의 다중 치접촉은 탄성 변형과 간극을 최소화하여 장비가 매번 정확히 동일한 위치로 돌아오도록 보장하며, 이는 추적 및 인덱싱 작업에 매우 중요합니다.
2. 탁월한 비틀림 강성: 넓은 접촉 면적이 견고한 커플링 역할을 하여 바람, 충격 하중 또는 급가속으로 인한 비틀림 힘에 저항합니다. 이는 '권선(wind-up)' 현상을 방지하고 제어 신호에 즉각적으로 반응하도록 합니다.
3. 본질적인 자동 잠금 안전성: 웜 기어 설계의 높은 마찰각은 전원이 꺼졌을 때 출력 샤프트를 기계적으로 잠급니다. 이를 통해 많은 애플리케이션에서 외부 브레이크가 필요하지 않게 되어 중력이나 돌풍으로 인한 하중 낙하 또는 표류를 방지합니다.
4. 우수한 진동 감쇠: 특히 PE 시리즈는 고주파 진동을 흡수 및 감쇠하도록 최적화되어 광학 포지셔닝이나 의료 스캐닝과 같은 민감한 애플리케이션에서 부드러운 작동을 보장합니다.
5. 전천후 내구성: 두 시리즈 모두 IP66/IP67/IP68 밀폐 등급을 갖추어 먼지, 습기, 염수 분무, 극한 온도(-40°C ~ +80°C)로부터 내부 부품을 보호합니다. PE 시리즈는 해양 또는 화학 환경을 위한 옵션 C5-M 내식 코팅을 제공합니다.

애플리케이션: 정밀도와 신뢰성이 만나는 곳

• 태양광 에너지 트래킹:
  • SE 시리즈: 대규모 단축 수평 트래커(SAT)에 안정적이고 비용 효율적인 회전을 제공합니다.
  • PE 시리즈: 에너지 수율을 극대화하기 위해 2축 트래커 및 집광형 태양광(CPV) 시스템에 필요한 아크초 정밀도를 제공합니다.
• 국방 및 통신:
  • PE 시리즈: 높은 풍하중과 동적 움직임 속에서도 정밀한 지향 정확도를 유지해야 하는 레이더 안테나, 위성 안테나, EO/IR 터렛에 필수적입니다.
• 의료 및 과학 기기:
  • PE 시리즈: 환자 안전과 데이터 정확성을 위해 진동이 없고 부드럽고 반복성이 높은 움직임이 중요한 CT 스캐너, 방사선 치료 테이블, 망원경 마운트에 동력을 공급합니다.
• 산업 자동화 및 로봇 공학:
  • SE 시리즈: 팔레타이징 로봇, 컨베이어 턴테이블, 용접 포지셔너에 사용되어 신뢰할 수 있는 반복 동작을 제공합니다.
  • PE 시리즈: 협동 로봇(cobot) 관절, 고속 픽 앤 플레이스 유닛, 미크론 수준의 정밀도가 필요한 CNC 인덱싱 헤드에 중요합니다.
• 항공우주 및 지상 지원:
• PE 시리즈: 항공기 정비 플랫폼, 안테나 테스트 장비, 시뮬레이션 장비의 안정적인 포지셔닝을 보장합니다.

왜 당사와 파트너십을 맺어야 하나요? 정밀 드라이브의 신뢰할 수 있는 소스

• 특화된 글로보이드 기어 전문성: 이중 포락 웜을 제조하려면 특수 5축 CNC 호빙 및 그라인딩 역량이 필요합니다. 당사 공장은 이 복잡한 형상에 전념하는 최신식 기계를 갖추고 있어 고안정성을 정의하는 완벽한 물림과 하중 분포를 보장합니다.
• 엄격한 안정성 테스트: 모든 SE 및 PE 유닛은 하중 상태의 백래시 측정, 비틀림 강성 검증, 시뮬레이션된 환경 조건에서의 내구 사이클 테스트를 포함한 종합 테스트를 거칩니다. 당사는 전체 테스트 보고서와 재료 인증서(MTR)를 제공합니다.
• 맞춤 엔지니어링 솔루션: 당사는 카탈로그 품목만 판매하지 않습니다. 당사의 R&D 팀은 귀사의 엔지니어와 협력하여 기어비, 장착 인터페이스, 밀봉 솔루션, 윤활 사양을 맞춤화하여 특정 안정성 및 성능 요구 사항을 충족시킵니다.
• 글로벌 품질 표준: 당사의 생산 공정은 ISO 9001, CE 및 기타 국제 표준을 준수합니다. 모든 중요 부품에 대해 완전한 추적성을 제공하여 당사가 선적하는 모든 유닛에 대한 신뢰를 드립니다.
• 타협 없는 경쟁력 있는 가치: 중국의 효율적인 제조를 활용하여 유럽 수준의 정밀성과 안정성을 매우 경쟁력 있는 가격에 제공하며, 품질을 희생하지 않고 프로젝트 ROI를 최적화할 수 있도록 돕습니다.

시스템 설계자를 위한 기술적 고려 사항

• 장착 강성: 드라이브의 높은 강성의 이점을 완전히 실현하려면 장착 구조도 동등하게 강성인지 확인하십시오. 지지 프레임의 유연성은 드라이브의 정밀성을 무효화할 수 있습니다.
• 윤활 전략: 당사 장치는 고성능 합성 윤활유로 사전 충전되어 있지만, 극한 온도나 고주파 진동 응용 분야에서는 특정 점도 등급이 유리할 수 있습니다. 권장 사항은 당사 팀에 문의하십시오.
• 부하 동역학: 애플리케이션의 충격 부하 및 진동 프로파일을 분석하십시오. PE 시리즈는 높은 동적 부하가 있거나 진동 감쇠가 중요한 응용 분야에 특히 권장됩니다.
• 열 관리: 연속적인 고부하 사이클의 경우 최적의 작동 온도를 유지하기 위해 향상된 냉각 기능이나 강제 공냉 옵션이 있는 모델을 고려하십시오.
