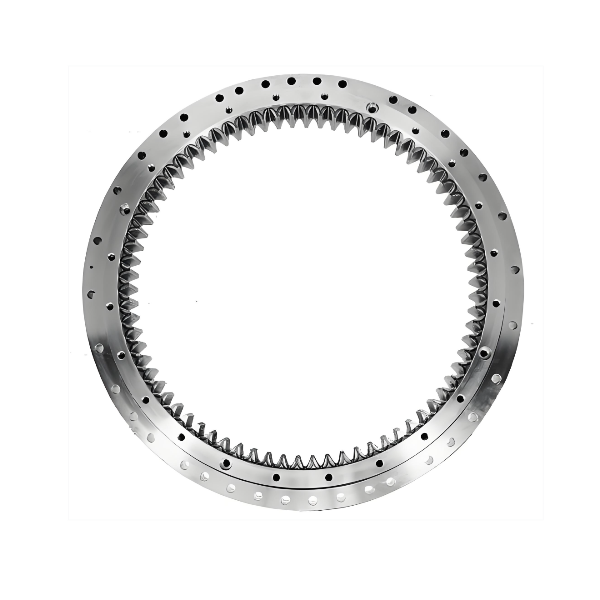

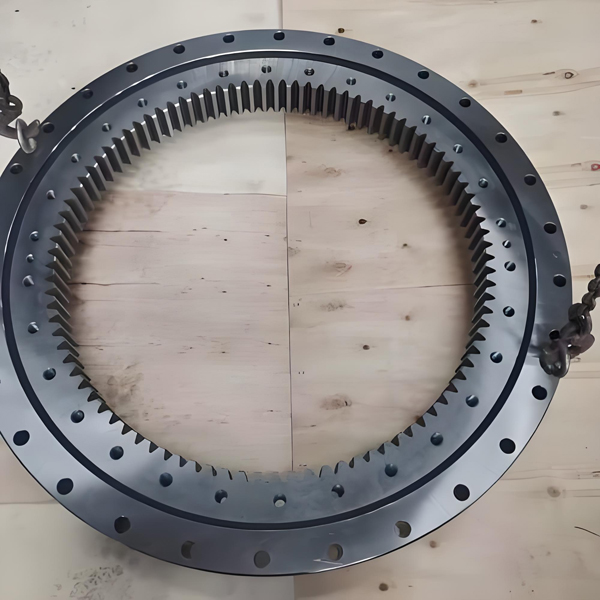

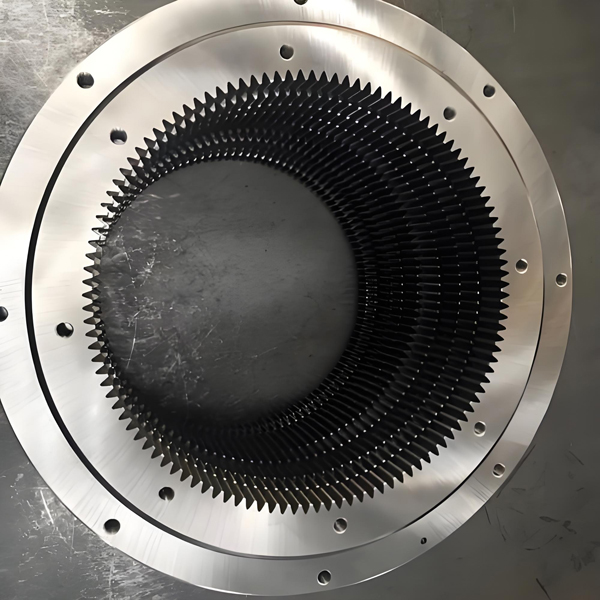

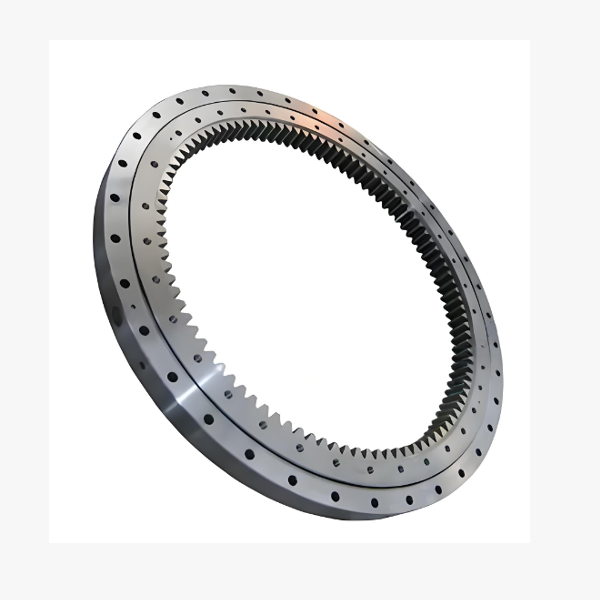

Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel

Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel
Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel
    In zware machines en precisie-automatisering is ruimte vaak het meest waardevolle goed. Wanneer ontwerpingenieurs worden beperkt door krappe behuizingslimieten maar toch een enorm koppel moeten overbrengen, komt de Enkelrijig vierpuntcontact kogel draaikranslager met inwendig tandwiel naar voren als de optimale oplossing. In tegenstelling tot externe tandwielvarianten die extra radiale speling nodig hebben voor het rondsel, stopt onze interne tandwielserie het aandrijfmechanisme in de diameter van het lager, wat een slanker profiel biedt zonder concessies te doen aan de draagkracht.
Offerte aanvragen
Aangepast slingerlager voor Spaanse klant Aangepast slingerlager voor Spaanse klant
Aangepast draaikranslager voor klant uit Verenigd Koninkrijk Aangepast draaikranslager voor klant uit Verenigd Koninkrijk
Draaikranslager voor klant uit Brazilië Draaikranslager voor klant uit Brazilië
Draaikranslagers geëxporteerd naar Rusland Draaikranslagers geëxporteerd naar Rusland
Draaikranslagers voor klant uit Verenigde Staten Draaikranslagers voor klant uit Verenigde Staten
Draaikrans geëxporteerd naar Zuidoost-Azië Draaikrans geëxporteerd naar Zuidoost-Azië
Draaikrans geëxporteerd naar Zuidwest-Azië Draaikrans geëxporteerd naar Zuidwest-Azië
Draaikrans geëxporteerd naar Noord-Amerika Draaikrans geëxporteerd naar Noord-Amerika
Draaikrans geëxporteerd naar Zuid-Amerika Draaikrans geëxporteerd naar Zuid-Amerika
Draaikrans geëxporteerd naar Zuid-Afrika Draaikrans geëxporteerd naar Zuid-Afrika
Draaikranslager voor klant uit India Draaikranslager voor klant uit India
Draaikranslager voor klant uit Latijns-Amerika Draaikranslager voor klant uit Latijns-Amerika
Draaikranslager voor klant uit Türkiye Draaikranslager voor klant uit Türkiye
Draaikranslager voor klant uit Oezbekistan Draaikranslager voor klant uit Oezbekistan
Draaikrans geëxporteerd naar Zuid-Korea Draaikrans geëxporteerd naar Zuid-Korea
Draaikrans geëxporteerd naar Mexico Draaikrans geëxporteerd naar Mexico
Aangepast draaikranslager voor klant uit Mexico Aangepast draaikranslager voor klant uit Mexico
Aangepast draaikranslager voor klant uit Italië Aangepast draaikranslager voor klant uit Italië
Aangepast draaikranslager voor klant uit Vietnam Aangepast draaikranslager voor klant uit Vietnam
Draaikranslager voor klant uit Europa Draaikranslager voor klant uit Europa



Productserie-overzicht: Technische Dichtheid

Onze enkele rij vierpuntscontact kogellagers met interne vertanding zijn ontworpen om complexe lastcombinaties te hanteren in één compacte eenheid. De "vierpuntscontact"-geometrie zorgt ervoor dat een enkele rij kogels axiale lasten uit beide richtingen, radiale lasten en aanzienlijke kantelmomenten tegelijkertijd kan ondersteunen. Door de tanden naar de binnenring te verplaatsen, bereiken we:
  • Verminderde Buitendiameter: Het rondsel grijpt inwendig aan, waardoor de buitenstructuur kleiner en aerodynamischer kan zijn.
  • Verbeterde Bescherming: De interne plaatsing van de tandwieltanden beschermt ze tegen extern vuil, modder en accidentele stoten, wat de levensduur in zware omgevingen verlengt.
  • Superieure Stijfheid: De directe koppeling van de aandrijfmotor aan de binnenring (vaak het roterende onderdeel) minimaliseert doorbuiging, wat zorgt voor nauwkeurige positionering, zelfs onder zware excentrische lasten.

Deze serie is verkrijgbaar in een breed scala aan diameters, van kleine eenheden voor robotgewrichten tot enorme ringen voor windturbine-giersystemen, allemaal aanpasbaar aan uw specifieke module- en drukhoekvereisten.


Belangrijkste Kenmerken: Gebouwd voor Prestaties en Duurzaamheid

We snijden niet alleen tanden; we engineeren geïntegreerde systemen. Onze interne tandwiel draaikransen onderscheiden zich door:
  1. Precisie Interne Tandwielbewerking: Met behulp van geavanceerde CNC-frees- en schaaftechnieken bereiken we tandwielkwaliteit van DIN-klasse 8 of beter. Dit zorgt voor een soepele ingrijping met minimale spelling, waardoor lawaai en trillingen tijdens gebruik worden verminderd. We kunnen tandprofielen (involute, recht of schuin) aanpassen om perfect bij uw aandrijfronstel te passen.
  2. Geoptimaliseerde Warmtebehandeling: De loopbanen en tandwieltanden ondergaan een gespecialiseerd inductiehardingsproces. Dit creëert een harde, slijtvaste oppervlaktelaag terwijl een taaie, schokabsorberende kern behouden blijft. Deze tweeledige behandeling is cruciaal om putvorming op tandwieltanden en afspatten op loopbanen onder dynamische belasting te voorkomen.
  3. Compact, Hoogcapaciteit Ontwerp: De enkele rij vierpuntscontact opstelling biedt de hoogste last-gewichtsverhouding in de industrie. Het vervangt complexe meervoudige lageropstellingen, vereenvoudigt uw behuizingsontwerp en vermindert het totale montagegewicht.
  4. Robuuste Afdichtingsoplossingen: In het besef dat interne tandwielen verontreinigingen kunnen vasthouden als ze niet goed zijn afgedicht, gebruiken we meerliplabyrintafdichtingen met vetspoelkanalen. Deze afdichtingen houden stof, water en schurende deeltjes effectief buiten terwijl ze de smering behouden bij temperaturen van -40°C tot +80°C.
  5. Flexibele Montagemogelijkheden: Onze binnenringen hebben geoptimaliseerde boutgatpatronen en centreerdiameters om eenvoudige installatie van motoren en assen te vergemakkelijken. We kunnen ook sensormontages integreren voor realtime monitoring van rotatiesnelheid en positie.


Toepassingen: Waar Ruimte en Kracht Samenkomen

Het interne tandwiel enkele rij vierpuntscontact kogeldraaikranslager is de voorkeurskeuze voor toepassingen waar radiale ruimte beperkt is maar koppelvereisten hoog zijn:
  • Compacte Graafmachines & Minikranen: Het interne tandwielontwerp zorgt voor een kleinere zwaaicirkel, waardoor machines kunnen werken in krappe stedelijke bouwplaatsen terwijl ze krachtige rotatie behouden.
  • Industriële Robotica & Draaitafels: Ideaal voor de basisrotatie van robots met zware lasten en laspositioneerders waar de motor centraal wordt gemonteerd en een laag profiel essentieel is voor de celindeling.
  • Hoogwerkers (AWP): Gebruikt in de torenrotatie van hoogwerkers, die stabiele, vloeiende beweging biedt voor werknemers op hoogte terwijl windbelasting wordt weerstaan.
  • Zonnevolgsystemen: Perfect voor enkelassige trackers waar het aandrijfmechanisme beschermd moet worden tegen de elementen en de algehele structuur lichtgewicht moet blijven.
  • Materiaalbehandelingsapparatuur: Te vinden in stapelaars, lostreclaimers en havenkranen, waar betrouwbare, hoge koppelrotatie nodig is om bulkmateriaal efficiënt te verplaatsen.
  • Defensie & Torensystemen: Gebruikt in op afstand bediende wapenstations en bewakingstorens waar een laag silhouet en beschermde aandrijflijn tactische noodzakelijkheden zijn.
