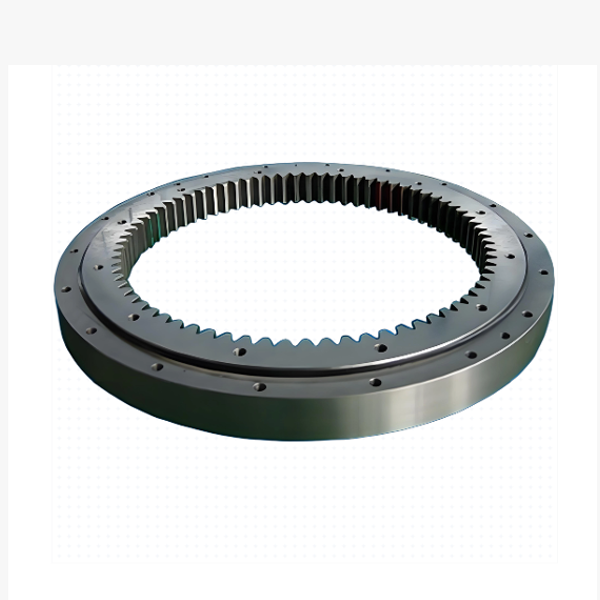

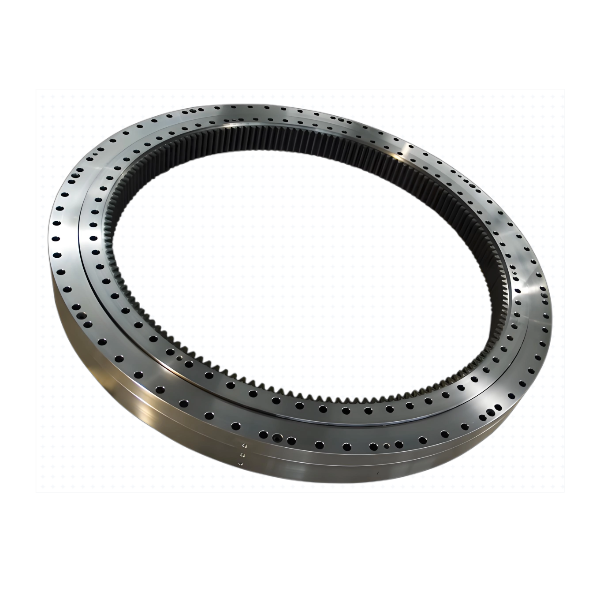

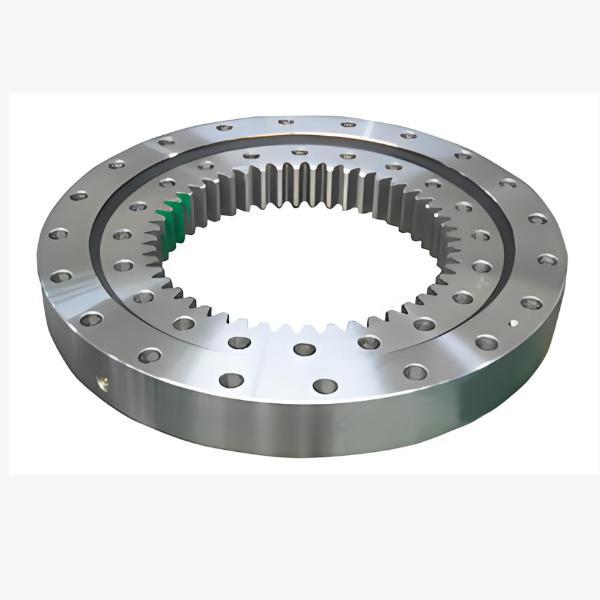

Rolamento de giro de rolos de três fileiras com dentes internos

Rolamento de giro de rolos de três fileiras com dentes internos
Rolamento de giro de rolos de três fileiras com dentes internos Rolamento de giro de rolos de três fileiras com dentes internos
    No projeto de máquinas pesadas, o espaço é valioso. Ao projetar uma tuneladora de grande porte (TBM), um sistema de giro de turbina eólica de diâmetro grande ou um guindaste portuário de alta capacidade, cada milímetro conta. Muitas vezes, o desafio não é apenas suportar o peso; é encaixar o mecanismo de acionamento dentro de um envelope confinado, protegendo-o dos elementos agressivos. É aí que o Rolamento de giro de rolos de três fileiras com dentes internos se torna a arma secreta do engenheiro.
Solicite um Orçamento
Rolamento de giro personalizado para cliente na Espanha Rolamento de giro personalizado para cliente na Espanha
Rolamento de giro personalizado para cliente do Reino Unido Rolamento de giro personalizado para cliente do Reino Unido
Rolamento de giro para cliente do Brasil Rolamento de giro para cliente do Brasil
Rolamentos de giro exportados para a Rússia Rolamentos de giro exportados para a Rússia
Rolamentos de giro para cliente dos Estados Unidos Rolamentos de giro para cliente dos Estados Unidos
Anel de giro exportado para o Sudeste Asiático Anel de giro exportado para o Sudeste Asiático
Anel de giro exportado para o Sudoeste Asiático Anel de giro exportado para o Sudoeste Asiático
Anel de giro exportado para a América do Norte Anel de giro exportado para a América do Norte
Anel de giro exportado para a América do Sul Anel de giro exportado para a América do Sul
Anel de giro exportado para a África do Sul Anel de giro exportado para a África do Sul
Rolamento de giro para cliente da Índia Rolamento de giro para cliente da Índia
Rolamento de giro para cliente da América Latina Rolamento de giro para cliente da América Latina
Rolamento de giro para cliente da Turquia Rolamento de giro para cliente da Turquia
Rolamento de giro para cliente do Uzbequistão Rolamento de giro para cliente do Uzbequistão
Anel de giro exportado para a Coreia do Sul Anel de giro exportado para a Coreia do Sul
Anel de giro exportado para o México Anel de giro exportado para o México
Rolamento de giro personalizado para cliente do México Rolamento de giro personalizado para cliente do México
Rolamento de giro personalizado para cliente da Itália Rolamento de giro personalizado para cliente da Itália
Rolamento de giro personalizado para cliente do Vietnã Rolamento de giro personalizado para cliente do Vietnã
Rolamento de giro para cliente da Europa Rolamento de giro para cliente da Europa


Mergulho no Produto: Projetando Proteção no Desempenho

O núcleo do nosso rolamento de rolo de três carreiras com engrenagem interna está na integração única da geometria da engrenagem e da estrutura de suporte de carga.
  • A Arquitetura de Três Carreiras: Assim como sua contraparte externa, possui três pistas independentes. Uma fileira vertical de rolos cilíndricos suporta cargas axiais enormes (o peso da estrutura), enquanto duas fileiras horizontais absorvem forças radiais e momentos de tombamento. Essa separação garante máxima rigidez e deformação mínima.
  • A Vantagem da Engrenagem Interna: Os dentes da engrenagem são cortados com precisão no interior do diâmetro do anel externo (ou, às vezes, do anel interno, dependendo da configuração). Isso posiciona o pinhão de acionamento dentro do conjunto do rolamento. O resultado? A malha da engrenagem é naturalmente protegida pela própria estrutura do rolamento, reduzindo drasticamente o risco de contaminação por lama, cavacos de metal ou detritos ambientais.
Nosso processo de fabricação utiliza máquinas avançadas de fresagem e retificação de engrenagens CNC, capazes de cortar engrenagens internas de módulo grande com precisão de mícron. Utilizamos aço premium desgaseificado a vácuo (42CrMo4/50Mn) e aplicamos têmpera por indução especificamente adaptada ao perfil da engrenagem interna, garantindo que os dentes resistam a picagens e desgaste mesmo sob reversões de alto torque.

Para engenheiros que especificam um rolamento de acionamento por engrenagem protegido, isso significa menos tempo de inatividade para limpeza, consumo reduzido de lubrificante e uma vida útil significativamente maior em ambientes abrasivos.


Características Principais: Por que Escolher Engrenamento Interno?

  • Proteção Superior Contra Contaminantes: Ao localizar os dentes da engrenagem internamente, o alojamento do rolamento atua como uma barreira natural contra detritos em queda, spray de água e poeira. Isso é crítico para tuneladoras e equipamentos de mineração que operam em condições sujas.
  • Design Radial Compacto: O engrenamento interno permite que o motor de acionamento e o pinhão sejam montados mais perto do centro de rotação. Isso reduz a dimensão radial geral da unidade de giro, permitindo layouts de máquina mais compactos e perfis de centro de gravidade mais baixos.
  • Transmissão de Alto Torque: O grande diâmetro primitivo da engrenagem interna permite maior transmissão de torque com forças de pinhão menores, reduzindo o estresse no motor de acionamento e na caixa de engrenagens.
  • Módulos de Engrenagem Personalizáveis: Somos especializados em corte personalizado de engrenagens internas. Seja qual for o módulo, ângulo de pressão ou deslocamento de perfil específico necessário para corresponder ao seu pinhão existente, nossa equipe de engenharia pode produzir engrenagens que engrenam perfeitamente, minimizando folga e ruído.
  • Integração Robusta de Vedação: Nossos projetos de engrenagens internas são combinados com vedações labirinto de múltiplos lábios que protegem ainda mais a zona da engrenagem e as pistas, garantindo retenção de graxa e exclusão de contaminantes nos ambientes industriais mais severos.


Aplicações: Onde Espaço e Proteção São Mais Importantes

Nossos rolamentos de rotação com rolo de três carreiras e denteado interno são a escolha preferida para aplicações onde engrenagens externas são impraticáveis ou vulneráveis:
  • Tuneladoras (TBMs): No ambiente confinado, lamacento e rochoso de um túnel, engrenagens externas seriam rapidamente destruídas. Nossos rolamentos de engrenagem interna protegem o sistema de acionamento enquanto suportam o imenso empuxo e torque da cabeça de corte.
  • Grandes Turbinas Eólicas: Para turbinas de vários megawatts, o acionamento de giro frequentemente utiliza engrenamento interno para manter o mecanismo compacto e protegido da exposição climática no topo da torre.
  • Guindastes Pesados Portuários e de Estaleiros: Grandes guindastes de pórtico e guindastes flutuantes usam engrenagens internas para evitar danos causados por quedas de cintas de carga, ferramentas ou spray de sal marinho.
  • Escavadeiras e Draglines de Mineração: Na mineração a céu aberto, onde a queda de rochas é uma ameaça constante, o engrenamento interno protege o acionamento de rotação contra danos por impacto.
  • Torres Militares e de Defesa: Veículos blindados e sistemas de canhões navais dependem de anéis de giro com engrenagem interna para manter um perfil baixo e proteger componentes críticos de acionamento contra detritos de batalha e tiros de armas leves.
