Обзор серии продукции: Тонкий профиль, огромная прочность

• Двухрядная шариковая архитектура: Два независимых ряда стальных шариков расположены по готической арке или в конфигурации четырехточечного контакта. Один ряд в основном воспринимает осевые нагрузки, в то время как другой управляет радиальными силами и опрокидывающими моментами, обеспечивая устойчивость даже в компактном исполнении.

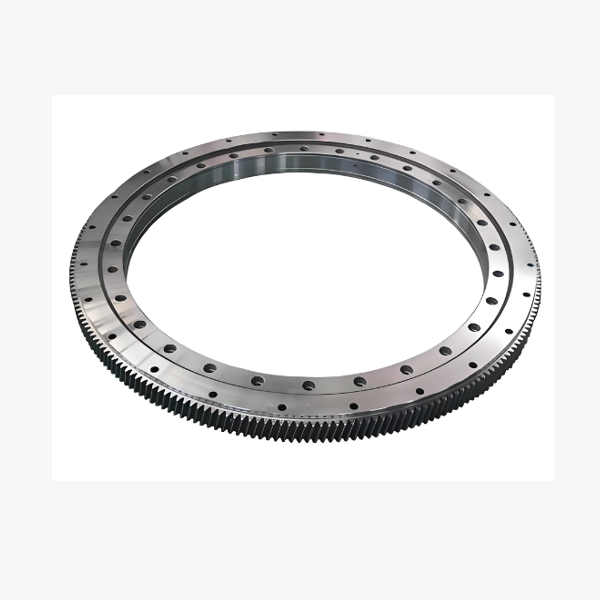

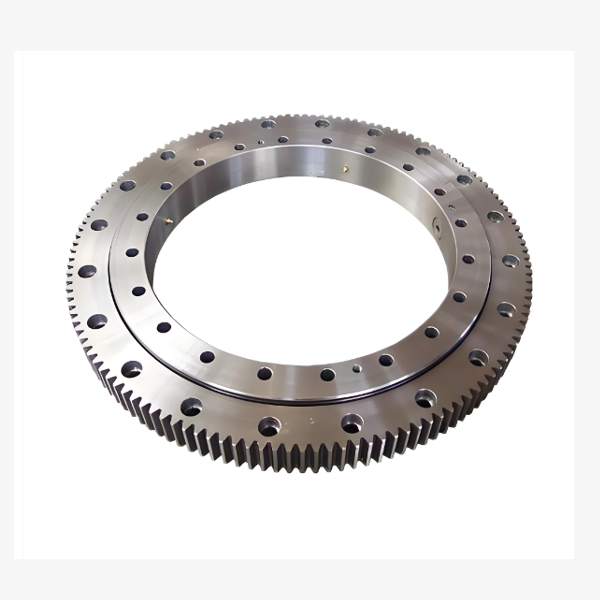

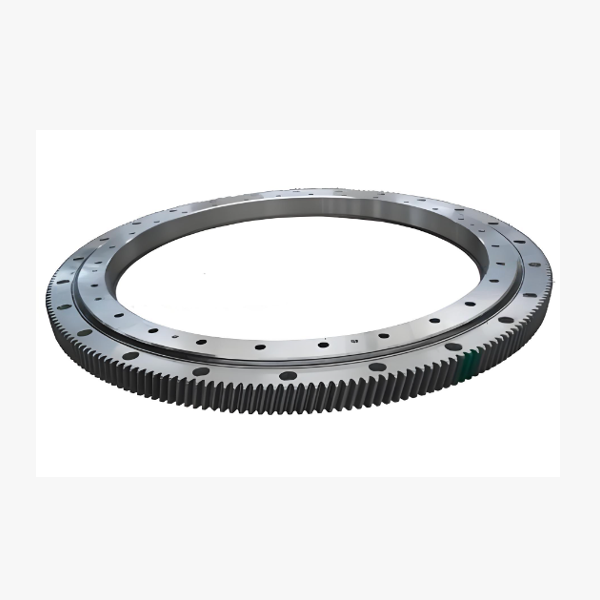

• Интегрированное внешнее зубчатое зацепление: Наружное кольцо имеет прецизионную обработку с внешними зубьями (прямыми или косыми), готовыми к прямому зацеплению с вашим мотор-редуктором. Такой комплексный подход снижает количество деталей, устраняет ошибки выравнивания между отдельными зубчатыми колесами и подшипниками, а также уменьшает общую инерцию системы.
• Геометрия с уменьшенным поперечным сечением: Благодаря передовой термообработке и высокопрочным легированным сталям мы уменьшаем толщину стенок и общую высоту колец подшипника без ущерба для структурной целостности. Это позволяет создавать более обтекаемые конструкции машин и снижать центр тяжести.
• Настраиваемые зубчатые модули: Мы предлагаем широкий диапазон размеров модулей, углов зацепления и процессов закалки зубьев (индукционная или пламенная закалка) с учетом ваших конкретных требований по крутящему моменту и скорости.

Ключевые особенности: Где точность встречается с компактностью

1. Исключительная экономия пространства: Основное преимущество — резкое уменьшение осевой высоты. Это позволяет проектировщикам создавать более плоские, более аэродинамичные или более компактные машины, необходимые для мобильных роботов, автоматизированных транспортных средств (AGV) и портативного оборудования.
2. Высокая несущая способность по моменту в компактной форме: Не позволяйте тонкому профилю ввести вас в заблуждение. Двухрядная конструкция распределяет нагрузки по двум контактным дорожкам, обеспечивая превосходную устойчивость к опрокидывающим моментам по сравнению с однорядными тонкостенными подшипниками. Она справляется с внецентренными нагрузками с замечательной жесткостью.
3. Эффективность прямого привода: Конструкция с внешним зубчатым зацеплением облегчает прямое соединение с серво- или шаговыми двигателями. Это устраняет люфт, связанный с промежуточными редукторами, что приводит к более плавному управлению движением, более высокой точности позиционирования и более быстрому времени отклика.
4. Оптимизированное соотношение веса к нагрузке: Удаляя лишний материал благодаря нашей редукционной конструкции, мы значительно снижаем вес компонента. Это критически важно для приложений с батарейным питанием, где энергоэффективность и грузоподъемность имеют первостепенное значение.
5. Надежное уплотнение для интегрированных зубчатых колес: Защита зубьев шестерен и внутренних дорожек качения жизненно важна. Наши индивидуальные решения по уплотнению охватывают как вращающийся интерфейс, так и зону зубчатого зацепления, предотвращая попадание пыли, стружки и влаги, которые могут помешать зацеплению шестерен или повредить шарики.

Применение: Обеспечение работы нового поколения компактных машин

• Промышленные роботы и коботы: Идеально подходит для запястий роботов, вращения оснований и сочленений осей, где требуются малый вес и высокая точность для максимальной полезной нагрузки и скорости.
• Автоматизированные транспортные средства (AGV) и автономные мобильные роботы (AMR): Обеспечивает компактное, надежное вращение, необходимое для модулей рулевого управления и подъемных платформ в роботах для складской логистики.
• Системы слежения за солнцем: Используется в двухосных трекерах, где конструкция с низким профилем снижает воздействие ветровой нагрузки, а внешнее зубчатое зацепление обеспечивает точное выравнивание для слежения за солнцем.
• Упаковочное и технологическое оборудование: Идеально подходит для поворотных индексных столов и наполнительных головок, требующих быстрой и точной остановки и пуска в ограниченном пространстве производственных линий.
• Медицинское оборудование для визуализации: Обеспечивает плавное вращение без вибрации компьютерных томографов и рентгеновских рук, где ограничения пространства внутри гентри крайне жесткие.
• Малая и средняя строительная техника: Позволяет компактным экскаваторам и мини-кранам сохранять высокую грузоподъемность, несмотря на уменьшенные физические габариты.
