Двухрядный шариковый опорно-поворотный подшипник с шарами одинакового диаметра

Инновационная технология и ключевые особенности

Проектирование трёхрядного роликового опорно-поворотного подшипника — это задача управления экстремальными концентрациями напряжений. Вот как наша инженерная команда обеспечивает безупречную работу этих гигантов под давлением:

1. Архитектура независимых путей нагрузки

Ключевое новшество заключается в физическом разделении трёх рядов роликов. Осевой ряд использует длинные цилиндрические ролики для сопротивления вертикальной тяге, а два радиальных ряда расположены под углом 90° друг к другу для восприятия горизонтальных сил и опрокидывающих моментов. Такая конструкция предотвращает взаимное влияние нагрузок, то есть удар в радиальном направлении не снижает осевую способность. Это максимально повышает использование каждого миллиметра дорожки качения.

2. Вакуумно-дегазированная крупносекционная сталь

Для подшипников такого масштаба чистота материала является обязательным условием. Мы используем высококачественные вакуумно-дегазированные легированные стали (42CrMo4, 50Mn, Q345E), специально разработанные для крупных сечений. Этот процесс удаляет включения водорода и кислорода, которые могут стать точками зарождения трещин при циклических тяжёлых нагрузках. Наши кольца выковываются из цельных заготовок, что обеспечивает непрерывное течение зерна, следующее контуру кольца для максимальной вязкости.

3. Точное согласование и группировка роликов

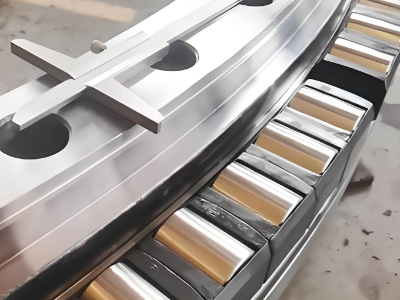

Не все ролики одинаковы. В процессе сборки цилиндрические ролики прецизионно измеряются и группируются по допуску диаметра в пределах микрон. Эти подобранные наборы устанавливаются в соответствующие ряды для обеспечения равномерного распределения нагрузки. Это исключает «горячие точки», где один увеличенный ролик может нести непропорциональное напряжение, значительно продлевая срок усталостной службы опорно-поворотного подшипника.

4. Глубокое индукционное упрочнение с контролируемой глубиной

Дорожки качения проходят строгий процесс индукционного упрочнения, достигая поверхностной твёрдости 58-62 HRC с контролируемой глубиной 4-6 мм. Критически важно, что мы сохраняем мягкую, пластичную сердцевину (<30 HRC) для поглощения ударных нагрузок без хрупкого разрушения. Для наибольших диаметров мы используем специализированное сканирующее оборудование для проверки однородности твёрдости по всей окружности, гарантируя отсутствие слабых зон.

5. Надёжная многоступенчатая герметизация для суровых условий

Учитывая их применение в горнодобывающем и морском секторах, эти подшипники работают в экстремальных условиях. Наша система уплотнений включает многолабиринтную конструкцию в сочетании с высокопрочными нитриловыми резиновыми кромками и опциональными стальными скребковыми кольцами. Эта конфигурация создаёт извилистый путь для загрязнений, эффективно блокируя пыль, шлам и солёную воду, сохраняя смазку даже при мойке под высоким давлением.

Технические параметры

Типы опорно-поворотных подшипников: почему три ряда?

• Однорядный шариковый: оптимален для легких нагрузок и компактных пространств. Ограниченная моментная способность.
• Двухрядный шариковый: подходит для средних нагрузок с комбинированными осевыми/радиальными требованиями. Баланс размеров и мощности.
• Трехрядный роликовый (наша специализация): идеальное решение для тяжелых опорно-поворотных подшипников. Когда опрокидывающий момент является доминирующим проектным ограничением, ничто не сравнится с трехрядной роликовой конструкцией. Она обеспечивает наивысшее соотношение нагрузки к размеру для массивных конструкций. Хотя она выше шариковых подшипников, ее способность выдерживать гигантские нагрузки делает ее единственным жизнеспособным вариантом для кранов грузоподъемностью более 500 тонн, больших ветряных турбин и тяжелых карьерных экскаваторов.

Области применения

Наши трехрядные роликовые опорно-поворотные круги являются основой отраслей, где отказ недопустим:

Тяжелые грузоподъемные краны и морская техника

От плавучих кранов, поднимающих модули морских платформ, до гусеничных кранов на суше, возводящих небоскребы, эти подшипники выдерживают огромные нагрузки от стрелы. Их способность выдерживать высокие опрокидывающие моменты обеспечивает устойчивость даже при выносе груза далеко от центра вращения.

Ветроэнергетика (многомегаваттные турбины)

По мере того как ветряные турбины достигают 10 МВт, 15 МВт и более, системы поворота гондолы и изменения угла атаки лопастей сталкиваются с беспрецедентными усилиями. Наши трехрядные подшипники широко используются в главных приводах поворота гондолы офшорных ветропарков, где они должны выдерживать постоянные циклические нагрузки от порывов ветра и волновых воздействий, сохраняя точную ориентацию.

Горнодобывающая промышленность и экскавация

Крупные гидравлические карьерные экскаваторы и роторные экскаваторы работают в одних из самых суровых условий на Земле. Наши подшипники разработаны для сопротивления абразивной пыли, сильным ударным нагрузкам при копании и круглосуточной непрерывной работе. Надежная система уплотнений здесь критически важна для предотвращения преждевременного выхода из строя.

Портовые и судовые (STS) краны

STS-краны ежедневно перемещают тысячи контейнеров. Вращающееся основание этих гигантов опирается на трехрядные роликовые подшипники, чтобы справляться с динамическими нагрузками при подъеме и повороте тяжелых контейнеров над причалом. Надежность здесь напрямую влияет на пропускную способность порта.

Парки аттракционов (гигантские аттракционы)

В то время как на небольших аттракционах используются шариковые подшипники, крупнейшие в мире колеса обозрения (как London Eye или High Roller) и гигантские смотровые площадки требуют огромной прочности трехрядных роликов для поддержки веса полностью загруженных пассажирских кабин при сильном ветре.

Радарные и оборонные системы

Большие фазированные антенные решетки и пусковые установки ракет требуют абсолютной стабильности. Высокая жесткость наших подшипников гарантирует, что тяжелые антенные решетки остаются идеально горизонтальными и ориентированными независимо от скорости ветра или движения транспортного средства.

Решения по кастомизации

• Производство сверхбольших диаметров: мы обладаем возможностями ковки и механической обработки колец диаметром более 5 метров, удовлетворяя потребности следующего поколения офшорных ветряных турбин и суперкранов.

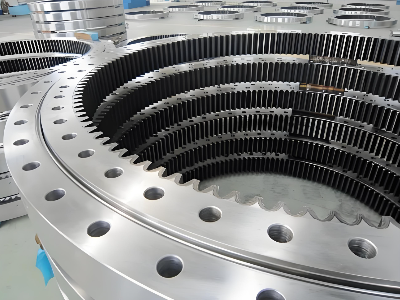

• Интеграция специализированных зубчатых колес: мы можем интегрировать массивные косозубые или шевронные шестерни непосредственно во внешнее или внутреннее кольцо, оптимизируя геометрию зуба для высокомоментных, низкоскоростных поворотных приводов.
• Комплекты для экстремальных сред: для арктических горных работ или тропических офшорных платформ мы настраиваем материалы уплотнений (Viton, силикон), наносим специализированные антикоррозионные покрытия (цинк-никель, дуплексное) и заполняем синтетическими смазками, рассчитанными на экстремальные температуры.
• Конструкции, готовые к установке датчиков: мы можем обрабатывать интегрированные монтажные карманы для абсолютных энкодеров, тензодатчиков и датчиков наклона, облегчая предиктивное обслуживание Индустрии 4.0 и мониторинг нагрузки в реальном времени.
• Разрезные конструкции: для применений, где монтажное пространство ограничено и невозможно установить цельное кольцо, мы предлагаем разрезные конфигурации, которые соединяются болтами на месте без ущерба для грузоподъемности.

Почему выбирают нас?

1. Истинные возможности тяжелой промышленности: мы не малая механическая мастерская. Наше производство оснащено крупными ковочными прессами, печами для глубокой цементации и токарными станками с ЧПУ, способными обрабатывать диаметры более 5 метров. Мы обладаем физическими возможностями для создания того, о чем другие могут только мечтать.
2. Контроль качества на основе инженерных решений: наш контроль качества выходит за рамки простых проверок размеров. Мы проводим ультразвуковой контроль (УЗК) исходных материалов, магнитопорошковый контроль (МПК) дорожек качения и имитационные испытания под полной нагрузкой прототипов. Каждый подшипник сопровождается полным цифровым досье.
3. Экономическая эффективность без компромиссов: контролируя всю цепочку поставок от выплавки стали до окончательной сборки, мы предлагаем цены, высококонкурентные по сравнению с западными брендами, без ущерба для чистоты материалов или стандартов термообработки, необходимых для ответственных применений.
4. Глобальная проектная логистика: транспортировка 10-тонного подшипника требует опыта. Мы занимаемся всеми аспектами тяжелой логистики, включая специализированную упаковку, бронирование морских перевозок и таможенное оформление, гарантируя, что ваше оборудование прибывает вовремя и без повреждений.
5. Мышление долгосрочного партнерства: мы рассматриваем себя как продолжение вашей инженерной команды. Мы предлагаем пожизненную техническую поддержку, гарантии наличия запасных частей и, при необходимости, руководство по установке на месте.
